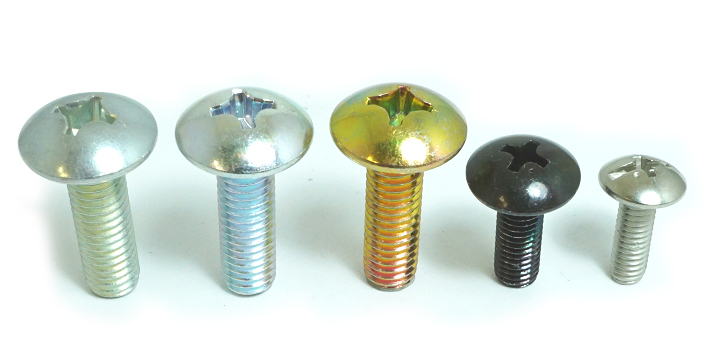

トラス小ねじ
特徴
丸い形の頭で、球の上の部分を切り取ったような形をしています。
丸頭に比べると、高さは低くなっています。
ほかの形に比べて、頭の外径が大きいのが特徴です。
その分、接地面積を大きくすることができ、緩み止めなどの効果が期待できます。
用途
トラス小ねじは、街中でも比較的よく見かけます。見た目がきれいなため、丸皿と同じように飾りねじとしても使われます。
こちらはザグリ加工が必要ないため、使う場所を選びませんが、頭の外径が大きくなってしまいます。
見た目を気にする場合は、使われるめっきも工夫されます。
周りの素材などにあわせて装飾めっきを施し、光沢や色調を合わせることもあります。
用途事例
■電子レンジの後ろのネジ
電子レンジのカバーと本体を止めているネジ。
座面が広いのでしっかりと止めるのちょうどよかったのでしょう。
■こちらは事務所のパーテイションを止めるネジ
Ｔ型に組み付ける際に使用したネジです。
その上からカバーを被せるのですが、大きなものをしっかりとめるときは、トラス小ねじが選ばれることが多いようです。
■扉のつまみのトラス小ねじ
こちらは化粧台のつまみを固定しているトラス小ねじ。
開き戸のつまみや取っ手を裏側から固定するのにも、トラス小ねじが多く使われていました。
トラス小ねじの種類
| 小ねじの種類 | 呼びの範囲 | 材料 |
|---|---|---|
| すりわり付きトラス小ねじ | M2～M8 | 鋼、ステンレス、黄銅 鋼小ねじの強度区分は4.8、8.8 |
| 十字穴付きトラス小ねじ | M2～M8 |
トラス小ねじの代表的なサイズ
<単位 mm>
| ねじの呼び | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 |
|---|---|---|---|---|---|---|---|
| 頭部の径 | 4.5 | 5.7 | 6.9 | 9.4 | 11.8 | 14 | 17.8 |
| 頭部の高さ | 1.2 | 1.5 | 1.9 | 2.5 | 3.1 | 3.7 | 4.8 |
| 呼び長さ | 4～20 | 5～30 | 5～40 | 6～50 | 8～50 | 8～60 | 10～60 |
| ドライバーのサイズ | 1 | 2 | 3 | ||||
※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。
トラス小ねじの規格表
※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。
| ねじの呼び(d) | ピッチ | 十字穴 | dk | Ｋ | m | q | |||
|---|---|---|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 参考 | 最小 | 最大 | |||
| M2 | 0.4 | 1 | 4.5 | 0 -0.4 |
1.2 | ±0.1 | 2.2 | 1.01 | 0.65 |
| M2.3 | 0.4 | 5.2 | 1.4 | 2.4 | 1.21 | 0.85 | |||
| M2.5 | 0.45 | 5.7 | 1.5 | 2.5 | 1.32 | 0.95 | |||
| M2.6 | 0.45 | 5.9 | 1.6 | 2.6 | 1.42 | 1.05 | |||
| M3 | 0.5 | 6.9 | 0 -0.5 |
1.9 | ±0.15 | 2.9 | 1.72 | 1.34 | |
| M4 | 0.7 | 2 | 9.4 | 2.5 | 4.3 | 2.13 | 1.6 | ||
| M5 | 0.8 | 11.8 | 0 -0.6 |
3.1 | 5.0 | 2.86 | 2.31 | ||
| M6 | 1.0 | 3 | 14 | 0 -0.7 |
3.7 | ±0.2 | 6.3 | 2.86 | 2.31 |
| M8 | 1.25 | 17.8 | 0 -0.8 |
4.8 | 7.8 | 4.36 | 3.78 | ||
| M10 | 1.5 | 4 | 21 | 0 -1.0 |
5.1 | ±0.4 | 9.5 | ||
