医療用GX設備工事における施工工程別締結部品選定
対象：病院・クリニック・医療研究施設におけるGX（グリーントランスフォーメーション）対応設備工事
対象設備：高効率空調設備、医療ガス監視設備、省エネ配管支持、省電力制御盤、太陽光連携設備

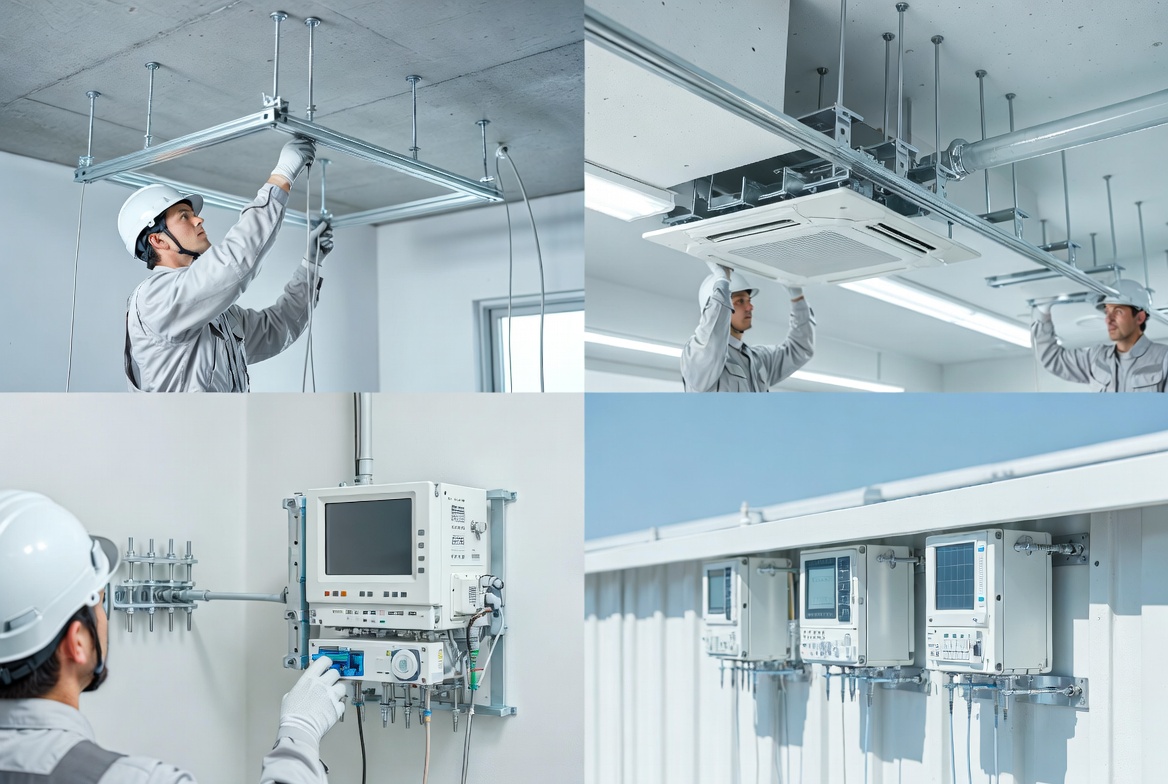

工程1：設備架台・支持金物設置
工程内容
病院天井内・EPS・機械室にGX設備用支持架台を固定します。
重量設備支持のため、コンクリート躯体へ直接アンカー施工を実施します。
なぜ必要か
医療施設は24時間稼働であり、振動・脱落事故防止が必須です。
設備重量による躯体損傷防止と耐震性能確保が必要です。
使用製品
用途・役割
オールアンカーは設備架台固定に使用します。
アンカーボルトは重量支持材接合に使用します。
JISワッシャーは締結面圧分散を行います。
選定基準
- 強度区分：4.8以上
- 材質：SS400、電気亜鉛メッキ
- 使用環境：病院機械室・天井空間
- 規格：JIS B 1178、JIS B 1256
引用仕様書名または参考基準名
・公共建築工事標準仕様書（機械設備工事編）
・国土交通省 建築設備耐震設計施工指針
・JIS B 1178
次工程
↓ 空調・配管支持施工
工程2：高効率空調配管支持施工
工程内容
高効率空調配管、医療用空調ダクト支持材を施工します。
省エネ配管ルートに対応した吊り支持を行います。
なぜ必要か
GX設備では熱損失低減が重要です。
振動低減・保守性確保のため適正固定が必要です。
使用製品
用途・役割
チャンネルボルトは支持レール固定に使用します。
Uボルトは配管固定に使用します。
スプリングナットはチャンネル材接続に使用します。
選定基準
- 強度区分：8.8
- 材質：電気亜鉛メッキ鋼
- 使用環境：空調機械室・天井裏
- 規格：JIS B 1180、JIS B 1251
引用仕様書名または参考基準名
・公共建築工事標準仕様書（機械設備工事編）
・空気調和衛生工学会 SHASE-S
・建築設備耐震設計・施工指針
次工程
↓ 制御盤・医療監視設備施工
工程3：医療用GX制御盤固定
工程内容
省エネ制御盤、医療ガス監視盤、BEMS設備を固定します。
振動対策を考慮し盤固定を実施します。
なぜ必要か
医療設備は誤動作防止が重要です。
盤振動による端子緩み防止が必要です。
使用製品
用途・役割
六角穴付きボルトは盤固定に使用します。
バネ座金は緩み止め対策です。
六角ナットは盤支持固定に使用します。
選定基準
- 強度区分：8.8
- 材質：SUS304またはクロメート
- 使用環境：病院EPS・電気室
- 規格：JIS B 1176、JIS B 1251
引用仕様書名または参考基準名
・公共建築工事標準仕様書（電気設備工事編）
・JIS B 1176
・医療施設電気設備指針
次工程
↓ 太陽光・GX連携設備施工
工程4：GX連携設備・外装固定
工程内容
太陽光発電連携設備、屋外制御BOX、防水設備固定を実施します。
なぜ必要か
病院BCP対応設備では長期耐候性が必要です。
防水性能維持と腐食防止が重要です。
使用製品
用途・役割
HEXドリルネジは鋼板下地固定に使用します。
シール座金は防水性能を確保します。
ステンレス高強度ボルトは耐候固定用です。
選定基準
- 強度区分：A2-70
- 材質：SUS304・SUSXM7
- 使用環境：屋外・結露環境
- 規格：JIS B 1125、ISO 3506
引用仕様書名または参考基準名
・公共建築改修工事標準仕様書
・JIS B 1125
・再生可能エネルギー設備施工指針
次工程
↓ 試運転・絶縁確認工程
工程まとめ
参照規定
- 公共建築工事標準仕様書（機械設備工事編）
- 公共建築工事標準仕様書（電気設備工事編）
- 建築設備耐震設計施工指針
- JIS B 1178
- JIS B 1256
- ISO 3506
必要商品
