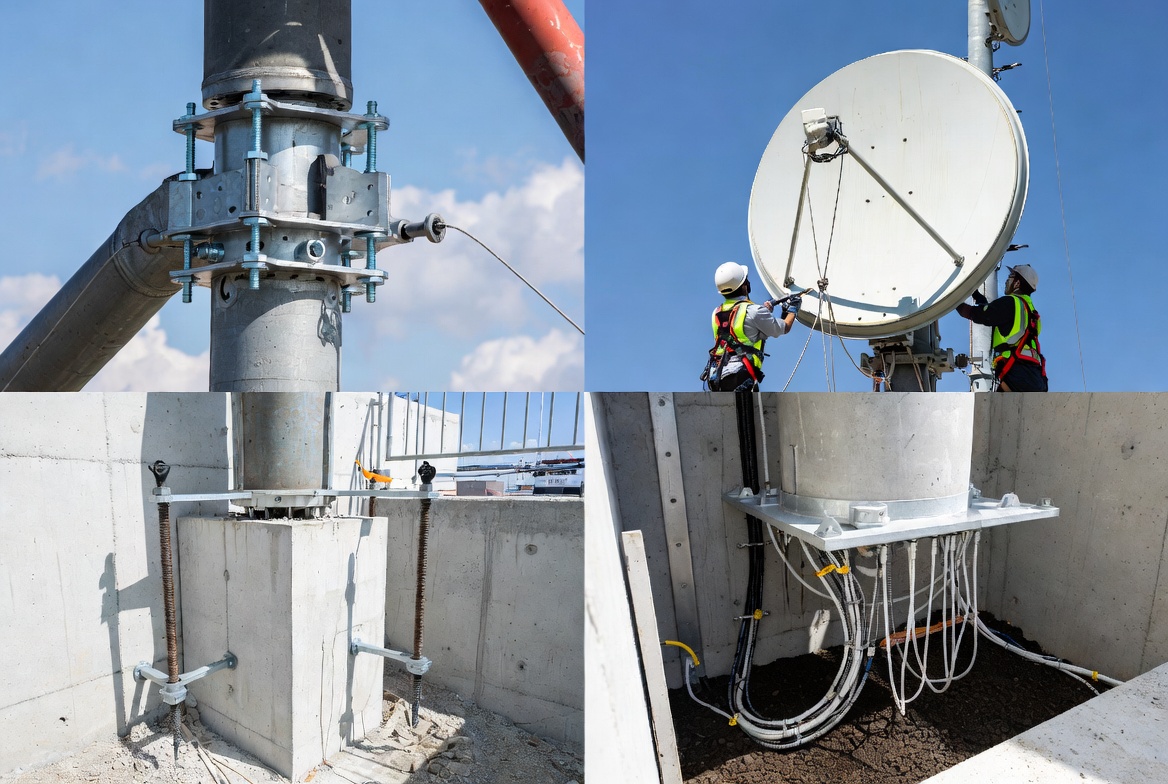

衛星アンテナ架台工事に必要なボルト・ワッシャー・アンカー選定基準

衛星アンテナ設備工事における締結部品選定

衛星アンテナ設備は、パラボラアンテナ、支持架台、方位調整機構、受信ユニット、同軸配線、防水端子で構成されます。屋外高所に設置されるため、強風、振動、降雨、塩害、温度変化に耐える締結部品選定が必要です。本資料では、国土交通省公共建築工事標準仕様書、JIS B 1180、JIS B 1251、IEC 60529、建築設備耐震設計基準、通信設備施工基準を参考に、衛星アンテナ施工工程ごとの使用部品を整理します。

工程1：基礎架台アンカー施工

工程内容（仕様書ベース）：
衛星アンテナ用架台ベースをコンクリート基礎へ固定します。アンカー位置精度と水平精度を確認しながら施工します。

なぜその作業が必要か：
アンカー固定精度が低いと、パラボラ方向ずれ、強風時の架台振動、転倒事故が発生します。

使用製品：
アンカーボルト、ケミカルアンカー、ノルトロックワッシャー

用途・役割：
アンカーボルトは架台ベース固定に使用します。ケミカルアンカーは既設基礎への追加固定に使用します。ノルトロックワッシャーは風振動による緩み防止に使用します。

選定基準：
強度区分：8.8、10.9
材質：溶融亜鉛メッキ鋼、SUS304、SUS316
使用環境：屋外、高風圧環境、塩害環境、降雨環境
規格：JIS B 1180、JIS B 1251、建築設備耐震設計基準

引用仕様書名または参考基準名：
国土交通省公共建築工事標準仕様書、建築設備耐震設計施工指針

▼ 次工程：アンテナ架台を組み立てます ▼

工程2：アンテナ架台組立

工程内容（仕様書ベース）：
支柱、ブラケット、補強材、方位調整機構を組み立てます。対角締めで均一に締結します。

なぜその作業が必要か：
架台歪みが発生すると、アンテナ方位誤差、共振、受信感度低下が発生します。

使用製品：
10.9六角ボルト、六角ナット、皿バネ座金

用途・役割：
10.9六角ボルトは高強度架台接合に使用します。六角ナットは鋼材締結に使用します。皿バネ座金は温度変化による軸力低下防止に使用します。

選定基準：
強度区分：10.9
材質：SCM435、溶融亜鉛メッキ鋼、SUS316
使用環境：屋外、高風圧環境、温度変化環境
規格：JIS B 1180、JIS B 1251

引用仕様書名または参考基準名：
通信設備施工基準、JIS B 1180 六角ボルト

▼ 次工程：パラボラアンテナを固定します ▼

工程3：衛星アンテナ固定

工程内容（仕様書ベース）：
パラボラアンテナ本体、LNB支持アーム、方位調整部を架台へ固定します。受信レベルを確認しながら本締めを実施します。

なぜその作業が必要か：
方位固定精度が低いと、受信レベル低下、映像断続、通信エラーが発生します。

使用製品：
Uボルト、六角穴付きボルト、バネ座金

用途・役割：
Uボルトは支柱固定に使用します。六角穴付きボルトは調整機構部の高強度締結に使用します。バネ座金は振動による緩み防止に使用します。

選定基準：
強度区分：8.8、10.9
材質：SUS304、SUS316、SCM435
使用環境：屋外、高風圧環境、振動環境、塩害環境
規格：ISO 4762、JIS B 1251

引用仕様書名または参考基準名：
衛星通信設備施工基準、JIS B 1251 ばね座金

▼ 次工程：同軸配線を施工します ▼

工程4：同軸ケーブル固定

工程内容（仕様書ベース）：
同軸ケーブル、防水接続部、配線支持金具を固定します。ケーブル曲げ半径を確保しながら施工します。

なぜその作業が必要か：
ケーブル固定不足は、芯線断線、受信障害、防水不良を引き起こします。

使用製品：
チャンネルボルト、バネナット、配線ビス

用途・役割：
チャンネルボルトは配線支持材固定に使用します。バネナットはチャンネル材への固定に使用します。配線ビスはケーブルクランプ固定に使用します。

選定基準：
強度区分：4.8、8.8
材質：溶融亜鉛メッキ鋼、SUS304
使用環境：屋外、降雨環境、防水環境、塩害環境
規格：JIS B 1180、電気設備技術基準

引用仕様書名または参考基準名：
電気設備技術基準、通信設備工事共通仕様書

▼ 次工程：防水処理と最終確認を行います ▼

工程5：防水封止と最終点検

工程内容（仕様書ベース）：
同軸端子、防水ボックス、受信ユニット接続部を封止し、受信レベル測定と増締め確認を実施します。

なぜその作業が必要か：
防水不良と締結不良は、腐食、受信障害、設備停止、漏水事故を発生させます。

使用製品：
シールビス、シール座金、ロックタイト

用途・役割：
シールビスは防水カバー固定に使用します。シール座金は端子部の浸水防止に使用します。ロックタイトは長期振動による戻り回転防止に使用します。

選定基準：
強度区分：8.8、10.9
材質：SUS304、SUS316、防錆処理鋼
使用環境：屋外、降雨環境、塩害環境、温湿度変化環境
規格：IEC 60529、JIS B 1251

引用仕様書名または参考基準名：
IEC 60529 IP保護等級、衛星通信設備施工基準

まとめ

衛星アンテナ設備工事では、耐風圧性、耐振動性、防水性、防錆性能を考慮した締結部品選定が重要です。特に、アンカーボルト、10.9六角ボルト、Uボルト、ノルトロックワッシャー、シールビスは、長期安定受信と設備安全性に直結します。現場では、公共工事仕様書、通信設備施工基準、JIS規格に基づき、締付トルク管理、防水確認、定期増締め点検を実施します。
