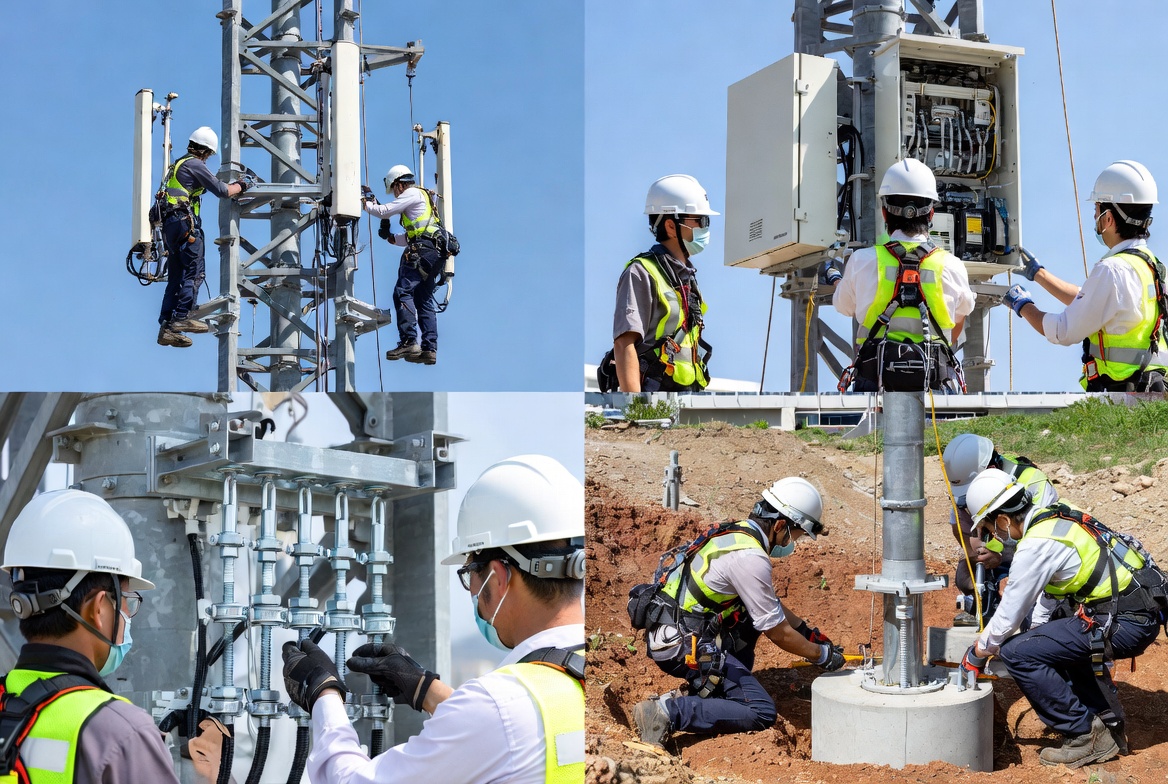

5G基地局工事における締結部品選定

5G基地局は、高周波通信機器、アンテナ、無線装置、電源設備、架台、配線設備で構成されます。屋外設置が基本となるため、耐振動性、耐腐食性、防水性、耐風圧性能を考慮した締結部品選定が必要です。本資料では、国土交通省公共建築工事標準仕様書、JIS B 1180、JIS B 1251、電気設備技術基準、JEAG、通信鉄塔設計基準を参考に、5G基地局施工工程ごとの使用部品を整理します。

工程1：基礎架台アンカー固定

工程内容（仕様書ベース）：
基地局架台、鋼製ベース、支持金具をコンクリート基礎へ固定します。アンカーボルト位置精度を確認しながら施工します。

なぜその作業が必要か：
5G基地局は風荷重と振動を継続的に受けます。アンカー固定精度が低いと、架台変形、ボルト緩み、設備転倒が発生します。

使用製品：
アンカーボルト、ケミカルアンカー、ノルトロックワッシャー

用途・役割：
アンカーボルトは架台固定に使用します。ケミカルアンカーは既設基礎への増設固定に使用します。ノルトロックワッシャーは振動による戻り回転防止に使用します。

選定基準：
強度区分：8.8、10.9
材質：溶融亜鉛メッキ鋼、SUS304、SUS316
使用環境：屋外、沿岸部、振動環境、降雨環境
規格：JIS B 1180、JIS B 1251、建築設備耐震設計基準

引用仕様書名または参考基準名：
国土交通省公共建築工事標準仕様書、建築設備耐震設計施工指針

▼ 次工程：鋼材架台を組み立てます ▼

工程2：鋼製架台組立

工程内容（仕様書ベース）：
鋼製フレーム、支持ブラケット、アンテナマウント金具を組み立てます。対角締めで均等締付を行います。

なぜその作業が必要か：
架台の歪みがあると、アンテナ方向誤差、荷重偏り、振動増幅が発生します。

使用製品：
10.9六角ボルト、六角ナット、バネ座金

用途・役割：
10.9六角ボルトは高強度架台接合に使用します。六角ナットは鋼材固定に使用します。バネ座金は振動緩み防止に使用します。

選定基準：
強度区分：10.9
材質：SCM435、溶融亜鉛メッキ鋼
使用環境：屋外、高風圧環境、振動環境
規格：JIS B 1180、JIS B 1251

引用仕様書名または参考基準名：
通信鉄塔設計基準、JIS B 1180 六角ボルト

▼ 次工程：アンテナを設置します ▼

工程3：5Gアンテナ固定

工程内容（仕様書ベース）：
Massive MIMOアンテナ、無線ユニット、方向調整金具を架台へ固定します。角度調整後に本締めを実施します。

なぜその作業が必要か：
アンテナ固定精度が低いと、通信品質低下、ビーム方向ずれ、振動共振が発生します。

使用製品：
Uボルト、皿バネ座金、六角穴付きボルト

用途・役割：
Uボルトは支柱固定に使用します。皿バネ座金は温度変化による軸力低下を防止します。六角穴付きボルトは狭小部の高強度締結に使用します。

選定基準：
強度区分：8.8、10.9
材質：SUS316、SCM435、溶融亜鉛メッキ鋼
使用環境：屋外、塩害環境、振動環境、高温環境
規格：JIS B 1180、JIS B 1251、ISO 4762

引用仕様書名または参考基準名：
JEAG基地局設備施工基準、通信設備工事共通仕様書

▼ 次工程：配線設備を施工します ▼

工程4：配線ラック・ケーブル固定

工程内容（仕様書ベース）：
同軸ケーブル、光ケーブル、電源線をケーブルラックと支持金具へ固定します。ケーブル曲げ半径を確保して施工します。

なぜその作業が必要か：
ケーブル固定不良は、断線、シールド性能低下、通信障害の原因になります。

使用製品：
チャンネルボルト、バネナット、配線ビス

用途・役割：
チャンネルボルトはラック支持材固定に使用します。バネナットはチャンネル材への仮固定に使用します。配線ビスはケーブルクランプ固定に使用します。

選定基準：
強度区分：4.8、8.8
材質：溶融亜鉛メッキ鋼、SUS304
使用環境：屋外、結露環境、防水環境
規格：JIS B 1180、電気設備技術基準

引用仕様書名または参考基準名：
電気設備技術基準、公共建築改修工事標準仕様書

▼ 次工程：防水処理と最終確認を行います ▼

工程5：防水封止と最終点検

工程内容（仕様書ベース）：
屋外端子部、制御盤、接続箱、アンテナ接続部を防水封止し、増締め確認と絶縁確認を実施します。

なぜその作業が必要か：
防水不良や締結不良は、漏電、通信停止、設備腐食、接触不良を引き起こします。

使用製品：
シールビス、ロックタイト、シール座金

用途・役割：
シールビスは防水カバー固定に使用します。ロックタイトは長期振動による戻り回転を防止します。シール座金は水分侵入防止に使用します。

選定基準：
強度区分：8.8、10.9
材質：SUS304、SUS316、防錆処理鋼
使用環境：屋外、降雨環境、塩害環境、温湿度変化環境
規格：IEC 60529、JIS B 1251

引用仕様書名または参考基準名：
IEC 60529 IP保護等級、基地局設備施工基準

まとめ

5G基地局工事では、耐振動性、耐腐食性、防水性を考慮した締結部品選定が重要です。特に、アンカーボルト、10.9六角ボルト、Uボルト、ノルトロックワッシャー、シールビスは、基地局設備の長期安定運用に直結します。現場では、JIS規格、公共工事仕様書、通信設備施工基準に基づき、締付トルク管理、防錆処理確認、定期増締め点検を実施します。
