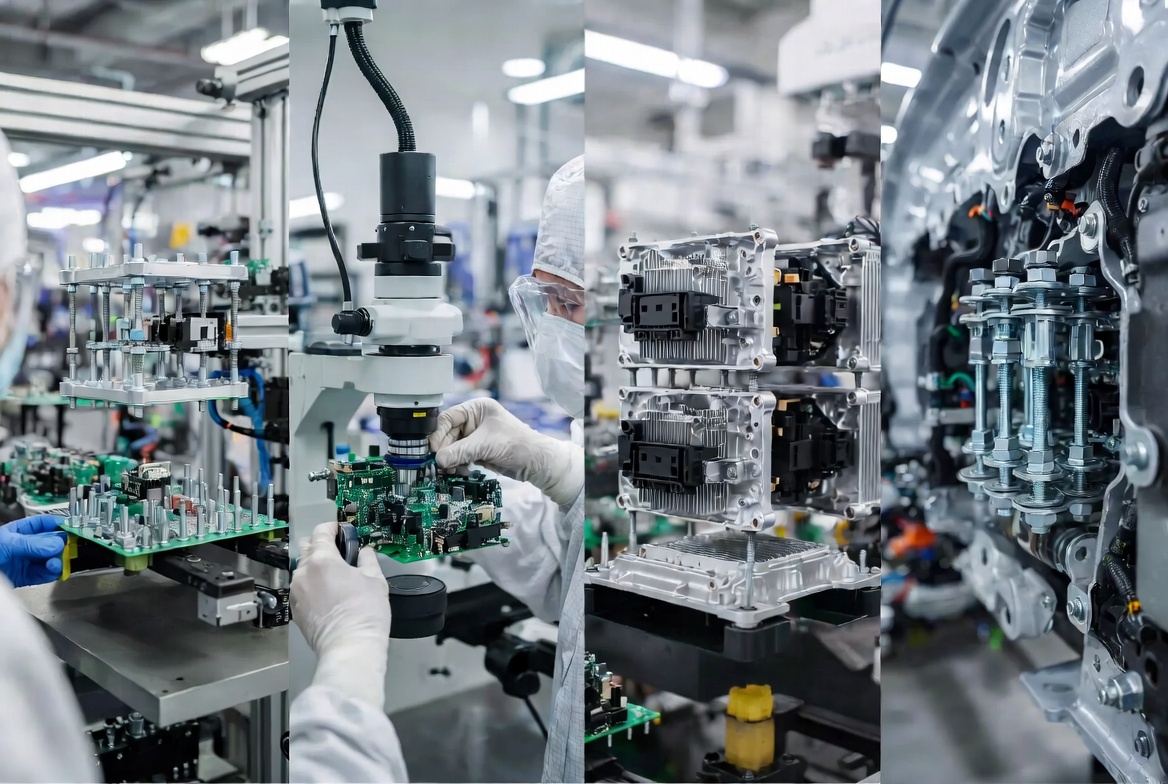

ECU製造では、電子基板実装、筐体固定、防水構造、耐振動設計、検査工程を一連管理します。 車載ECUは温度変化、振動、水分、塩害環境で長期間使用されるため、締結部品には高い信頼性が必要です。 本資料では、IPC-A-610、IPC J-STD-001、IATF16949、ISO16750、JIS C 60068を参考基準とし、 ECU製造工程ごとに使用される締結部品を整理しています。

工程1：プリント基板受入・治具準備

工程内容：
実装前にプリント基板の反り、ランド損傷、スルーホール異常を確認し、実装治具へセットします。

なぜその作業が必要か：
基板異常を実装後に発見すると、ECU全体の再workが発生し、生産性低下と品質リスク増大につながります。

使用製品：
シムワッシャー
ISOワッシャー
六角スペーサー・6角スペーサー

用途・役割：
基板高さ調整、搬送治具の平行出し、検査ステージ固定に使用します。

選定基準：
・強度区分：4.8相当以上
・材質：SUS304、鉄三価クロメート
・使用環境：屋内クリーン環境
・規格：JIS B 1256、ISOワッシャー規格

引用仕様書名または参考基準名：
IPC-A-610 電子組立品の許容基準

▼ 次工程：クリームはんだ印刷

工程2：クリームはんだ印刷

工程内容：
メタルマスクを印刷機へ固定し、ランド部へクリームはんだを均一印刷します。

なぜその作業が必要か：
はんだ量のばらつきは、BGAやQFPの未接合・ブリッジ不良につながります。

使用製品：
キャップボルト
バネ座金
六角穴付きボルト

用途・役割：
メタルマスク固定、印刷治具締結、位置決めプレート固定に使用します。

選定基準：
・強度区分：8.8以上
・材質：鉄黒染め、SUS304
・使用環境：屋内設備固定部、微振動環境
・規格：ISO4762、JIS B 1176

引用仕様書名または参考基準名：
IPC J-STD-001 はんだ付け電子組立要求事項

▼ 次工程：電子部品実装

工程3：電子部品実装

工程内容：
マウンターでIC、抵抗、コンデンサ、車載通信部品を基板へ搭載します。

なぜその作業が必要か：
ECUは高密度実装のため、搭載精度が通信品質と制御安定性へ直結します。

使用製品：
マイクロネジ
なべ小ねじ(なべ頭)
端子ねじ

用途・役割：
小型センサ固定、端子締結、サブ基板固定に使用します。

選定基準：
・強度区分：4.8相当以上
・材質：SUS、ニッケルめっき鋼
・使用環境：静電気対策区域、精密実装工程
・規格：JIS B 1111、ISO7045

引用仕様書名または参考基準名：
IPC-A-610、JEITA電子実装基準

▼ 次工程：リフロー・外観検査

工程4：リフローはんだ付け・AOI検査

工程内容：
リフロー炉で加熱後、AOI検査装置でブリッジ・未はんだ・部品浮きを確認します。

なぜその作業が必要か：
車載ECUは熱サイクルを受けるため、初期はんだ品質を確保する必要があります。

使用製品：
スペーサー
セルスペーサー
スタンドオフ

用途・役割：
AOI検査治具、基板搬送パレット、位置決め治具の高さ保持に使用します。

選定基準：
・強度区分：4.8相当以上
・材質：SUS303、黄銅ニッケルめっき
・使用環境：加熱後搬送工程
・規格：ISO261 メートル並目ねじ

引用仕様書名または参考基準名：
IPC-A-610、IPC J-STD-001

▼ 次工程：筐体組付け

工程5：ECU筐体組付け

工程内容：
アルミダイカスト筐体へ基板を固定し、放熱部とコネクタ位置を合わせます。

なぜその作業が必要か：
固定不足は、車両振動による基板クラックやコネクタ接触不良を発生させます。

使用製品：
A2-70ねじ
ノルトロックワッシャー
皿バネ座金

用途・役割：
基板固定、ヒートシンク固定、耐振動ゆるみ止めに使用します。

選定基準：
・強度区分：A2-70、8.8以上
・材質：SUS304、炭素鋼
・使用環境：振動環境、温湿度変化環境
・規格：ISO3506、JIS B 1176、JIS B 1251

引用仕様書名または参考基準名：
ISO16750、JIS C 60068

▼ 次工程：防水・防塵処理

工程6：防水カバー固定・シール構造組付け

工程内容：
ECUカバーを締結し、ガスケットと防水シールを組み込みます。

なぜその作業が必要か：
エンジンルーム搭載ECUでは、水・泥・塩害による腐食対策が必要です。

使用製品：
シールビス
シール座金
シーリングパッキン

用途・役割：
ECUカバー、防水ハウジング、サービスホールのシール固定に使用します。

選定基準：
・強度区分：A2-70または4.8相当
・材質：SUS304、三価クロメート鋼
・使用環境：防水環境、腐食環境、結露環境
・規格：IP67相当、防水締結仕様

引用仕様書名または参考基準名：
JIS D 0203、ISO16750

▼ 次工程：ブラケット・車体固定

工程7：ブラケット組付け・車体固定準備

工程内容：
ECUへブラケット、アース部品、ハーネスクランプを取り付けます。

なぜその作業が必要か：
車両振動荷重を分散し、アース導通を安定化するためです。

使用製品：
8.8六角ボルト
フランジナット
歯付き座金
ホースクランプ

用途・役割：
ブラケット固定、アース接続、ハーネス固定に使用します。

選定基準：
・強度区分：8.8以上
・材質：鉄三価クロメート、溶融亜鉛メッキ
・使用環境：屋外振動環境、腐食環境
・規格：JIS B 1180、JIS B 1181

引用仕様書名または参考基準名：
IATF16949、ISO16750

▼ 次工程：最終検査・出荷

工程8：機能検査・耐久試験・出荷判定

工程内容：
通電検査、CAN通信試験、振動試験、温湿度試験を実施し、ロット判定します。

なぜその作業が必要か：
ECUは安全部品であり、出荷前の品質保証が必須です。

使用製品：
ロックタイト
嫌気性接着剤
割ピン

用途・役割：
治具固定、再現性保持、抜け止め対策に使用します。

選定基準：
・強度区分：8.8以上
・材質：SUS、鉄三価クロメート
・使用環境：繰返し検査環境
・規格：JIS B 1351

引用仕様書名または参考基準名：
ISO26262、IATF16949、JIS C 60068

まとめ

ECU製造では、基板工程ではマイクロネジ・スペーサー・シムワッシャーを使用し、 筐体固定ではA2-70ねじ・ノルトロックワッシャー・皿バネ座金を使用します。 防水工程ではシールビス・シール座金・シーリングパッキンを使い、 車載振動対策では8.8六角ボルトとフランジナットを組み合わせて使用します。

車載ECUは高温・振動・腐食・結露環境で長期間使用されるため、 締結部品は「強度区分」「防錆性能」「ゆるみ止め性能」「耐振動性」を工程ごとに分けて管理する必要があります。
