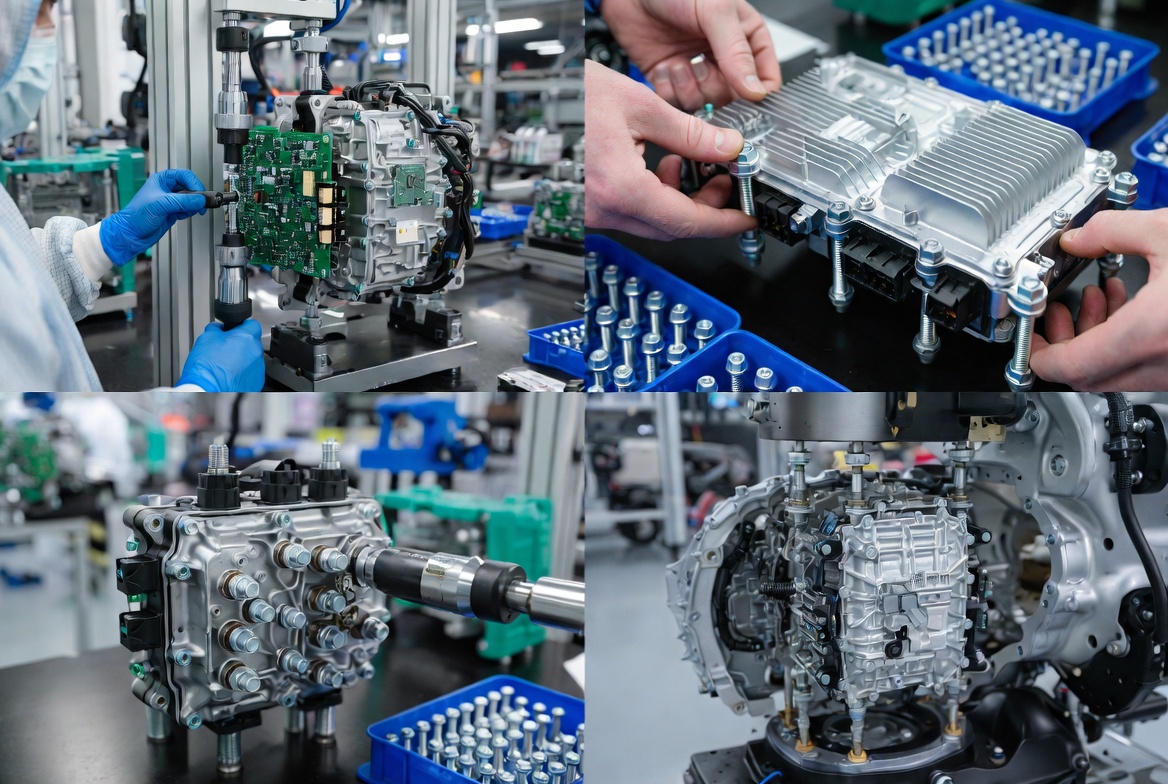

EV制御装置（インバータECU・PCU）の製造工程と使用締結部品
EV制御装置（インバータECU・PCU）は、バッテリー電力をモータ駆動用へ変換する中核ユニットです。 高電圧・高周波・高発熱環境で使用されるため、締結部品には耐振動性、導電性、耐腐食性、絶縁安全性が要求されます。 本資料では、EV制御装置の実際の製造工程をベースに、各工程で使用される締結部品・固定部材を整理しています。
工程1：アルミ筐体・ヒートシンク加工
工程内容
インバータECUのアルミ筐体を切削加工し、IGBT・SiCモジュールを固定するヒートシンク面を形成します。 高電圧絶縁距離と熱伝導性能を確保するため、平面精度と締結精度が必要です。
なぜ必要か
パワーモジュールの発熱を確実に放熱しないと、IGBTやMOSFETの熱破壊が発生します。 ヒートシンク固定部の締結剛性がインバータ寿命に直結します。
使用製品
用途・役割
低頭ネジは放熱プレートの狭小スペース締結に使用します。 皿バネ座金は熱膨張による軸力低下防止に使用します。
選定基準
- 強度区分：10.9または12.9
- 材質：SCM435、SUS304
- 使用環境：高温・振動環境
- 規格：JIS B1176、ISO4762
引用仕様書・参考基準
車載ECUインバータ技術資料、パワーモジュール放熱設計基準
工程2：IGBT・SiCパワーモジュール固定
工程内容
IGBT、SiC-MOSFET、ゲートドライバ基板をヒートシンクへ締結します。 熱抵抗低減のため、均等トルク締結を行います。
なぜ必要か
締結トルクのばらつきは放熱性能低下を招き、PWM制御時の熱暴走原因になります。
使用製品
用途・役割
ノルトロックワッシャーはインバータ振動環境での緩み防止に使用します。 ロックタイトは高周波振動による微小緩み対策です。
選定基準
- 強度区分：12.9
- 材質：SCM435黒染め
- 使用環境：高振動・高温
- 規格：ISO898-1
引用仕様書・参考基準
EV用トラクションインバータ構造基準、PWM制御回路実装仕様
工程3：ECU制御基板・通信基板組立
工程内容
CAN通信基板、電流センサ基板、制御CPU基板を組み込みます。 絶縁距離とEMC対策を考慮した固定を実施します。
なぜ必要か
高速PWM制御ではノイズ発生量が大きく、基板固定剛性不足による接触不良を防止する必要があります。
使用製品
用途・役割
スペーサーは基板絶縁距離確保に使用します。 マイクロネジは制御基板固定用です。
選定基準
- 強度区分：A2-70
- 材質：SUS304、黄銅
- 使用環境：高周波ノイズ環境
- 規格：JIS B1111
引用仕様書・参考基準
車載ECU基板実装基準、CAN通信ECU設計基準
工程4：高圧バスバー・端子固定
工程内容
高圧DC端子、三相モータ出力端子、バスバーを固定します。 接触抵抗低減と発熱抑制が重要になります。
なぜ必要か
端子締結不良は大電流発熱による焼損事故の原因になります。 EV制御装置では最重要管理工程です。
使用製品
用途・役割
ISOワッシャーは導体面圧均一化に使用します。 高強度六角ボルトは大電流端子固定用です。
選定基準
- 強度区分：10.9
- 材質：鉄、三価クロメート
- 使用環境：高電流・高温
- 規格：JIS B1180
引用仕様書・参考基準
EV高圧配線設計基準、車載高電圧安全設計基準
工程5：ケース密閉・防水組立
工程内容
制御装置ケースを密閉し、防水・防塵・EMIシールドを完成させます。
なぜ必要か
EV制御装置はIP67以上の防水性能が要求されます。 ケース緩みは浸水・絶縁破壊につながります。
使用製品
用途・役割
シールビスは防水保持に使用します。 イタズラ防止ネジは高電圧部への不正アクセス防止用です。
選定基準
- 強度区分：A2-70
- 材質：SUS304
- 使用環境：防水・塩害・振動
- 規格：IP67対応設計
引用仕様書・参考基準
EV高電圧保護設計基準、車載防水構造設計資料
まとめ
EV制御装置では、インバータ・DCDCコンバータ・ECU制御基板・高圧端子など、多数の高精度締結工程があります。 特にノルトロックワッシャー、六角穴付きボルト、シールビス、スペーサーなどは、耐振動性・放熱性・絶縁安全性を左右する重要部品です。
EV化の進展により、SiCパワーモジュール対応、高電圧化、軽量化が進むため、締結部品にも高強度・高耐熱・高信頼性が求められています。
