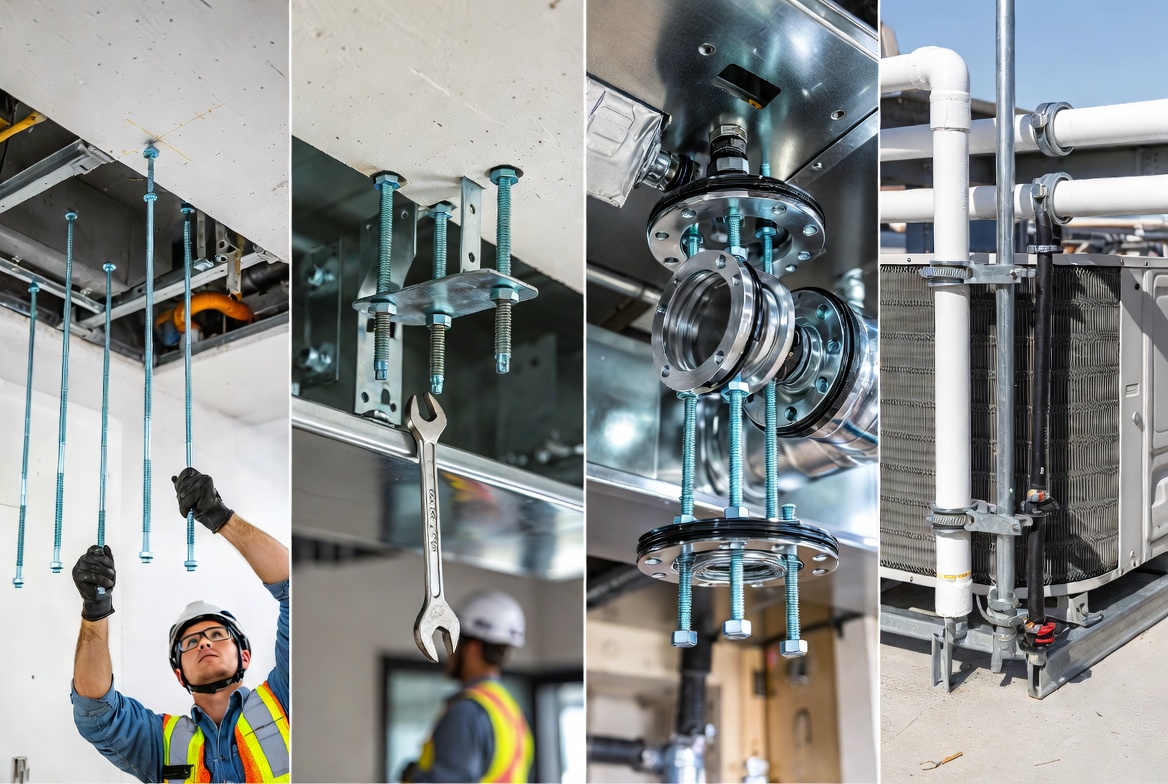

冷暖房設備工事における施工工程別の締結部品選定と現場実務ガイド

冷暖房設備工事における施工工程別締結部品選定ガイド

冷暖房設備工事では、「振動」「結露」「腐食」の3条件に対して適切な締結部品を選定することが品質と耐久性を左右します。
本資料では、国土交通省「機械設備工事標準仕様書」および空気調和・衛生工学会基準に基づき、実際の施工工程ごとに必要な締結部品とその選定基準を現場目線で整理しています。
設計・施工・購買の各部門がそのまま使えるレベルで具体化しています。

① 墨出し・基準位置設定

工程内容：
建築図および設備施工図に基づき、空調機器・配管・ダクトの設置位置を墨出しする。
アンカー施工位置も同時に決定する。
（引用：国土交通省機械設備工事標準仕様書）

なぜその作業が必要か：
設備の芯ズレはダクト接続不良・振動増幅・配管応力集中の原因となるため、施工精度±5mm以内で管理する必要がある。

使用製品：
・アンカーボルト
・インサートナット

用途・役割：
機器や支持金物の固定基準となる下地を構築する。

選定基準：
・強度区分：4.8（軽量機器）、8.8（室外機・大型機器）
・材質：SS400、屋外・結露環境はSUS304
・使用環境：屋内乾燥環境／屋外雨水環境／結露環境
・規格：JIS B 1178（アンカー関連）

引用仕様書名：
機械設備工事標準仕様書

↓ 次工程：吊り支持金物設置

② 吊りボルト・支持金物設置

工程内容：
梁・スラブにアンカーを施工し、吊りボルトを設置してダクト・配管支持用の下地を構築する。
（引用：空気調和設備工事共通仕様書）

なぜその作業が必要か：
設備荷重を構造体へ確実に伝達し、たわみ・落下・振動増幅を防止するため。

使用製品：
・スタッドボルト
・スプリングナット
・チャンネルボルト

用途・役割：
吊りボルトは荷重支持、ナット・ボルトは高さ調整およびチャンネル材との固定に使用する。

選定基準：
・強度区分：4.8（通常ダクト）、8.8（大型機器系統）
・材質：溶融亜鉛メッキ鋼（天井内の湿気対策）
・使用環境：天井内結露環境、長期腐食環境
・規格：JIS B 1173（ボルト）

引用仕様書名：
空気調和設備工事共通仕様書

↓ 次工程：ダクト施工

③ ダクト組立・接続

工程内容：
ダクトのフランジ接続、吊り込み、固定を行う。
（引用：建築設備耐震設計・施工指針）

なぜその作業が必要か：
空気漏れ防止と風量確保のため、フランジ部の均一締結と気密性確保が必要。

使用製品：
・六角ボルト（並目）
・六角ナット
・JISワッシャー

用途・役割：
フランジ同士を均一に締結し、ダクトの気密性を確保する。

選定基準：
・強度区分：4.8
・材質：溶融亜鉛メッキ鋼またはSUS304
・使用環境：内部結露・空調空気環境
・規格：JIS B 1180（六角ボルト）

引用仕様書名：
建築設備耐震設計・施工指針

↓ 次工程：配管施工

④ 冷媒・冷温水配管施工

工程内容：
冷媒配管・冷温水配管の敷設、支持、固定を行う。
（引用：冷凍空調設備施工要領書）

なぜその作業が必要か：
振動・熱膨張による配管損傷や漏洩を防止するため。

使用製品：
・Uボルト
・ホースクランプ

用途・役割：
配管の固定および振動抑制、支持位置の保持。

選定基準：
・強度区分：5.8以上
・材質：SUS304（腐食・結露対策）
・使用環境：冷却水、結露、薬品雰囲気
・規格：JIS B 2805（ホースバンド）

引用仕様書名：
冷凍空調設備施工要領書

↓ 次工程：機器据付

⑤ 室外機・空調機据付

工程内容：
基礎上に空調機器を設置し、アンカー固定およびレベル調整を行う。
（引用：建築設備耐震設計施工指針）

なぜその作業が必要か：
振動・地震時の転倒防止および長期安定運転の確保。

使用製品：
・耐震アジャストボルト
・コンクリート用アンカー

用途・役割：
高さ調整と固定を同時に行い、水平精度と耐震性を確保する。

選定基準：
・強度区分：8.8以上
・材質：溶融亜鉛メッキまたはSUS304
・使用環境：屋外暴露、振動環境、降雨環境
・規格：JIS B 1178

引用仕様書名：
建築設備耐震設計施工指針

↓ 次工程：試運転・調整

⑥ 試運転・締結確認

工程内容：
試運転時に振動・異音・緩みの確認を行い、必要箇所を再締結する。
（引用：機械設備維持管理基準）

なぜその作業が必要か：
初期なじみによるボルト緩みを除去し、長期安全性を確保するため。

使用製品：
・バネ座金
・ノルトロックワッシャー

用途・役割：
振動による緩み防止および締結力の維持。

選定基準：
・強度区分：使用ボルトと同等以上
・材質：SUS304または高強度鋼
・使用環境：振動環境、温度変化環境
・規格：ISO 898

引用仕様書名：
機械設備維持管理基準

まとめ

冷暖房設備工事では、施工時だけでなく運用時の振動・温度変化・腐食環境まで考慮した締結部品選定が必須です。
特に「屋外機器」「結露環境」「振動部位」では、材質選定（SUS・溶融亜鉛メッキ）と緩み止め対策を明確にすることで、保守コストとトラブル発生率を大幅に低減できます。
本資料を基準として、設計・施工・購買で統一した判断を行うことが重要です。
