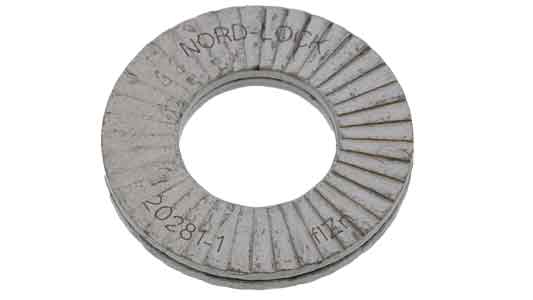

ノルトロックＷ（巾広（パック入
画像をクリックして拡大イメージを表示
サイズ：NL3.5SP～M36(NL36SP、1/4～1 inch、254SMO系を含む（実質41サイズ）
材質：鉄、254SMO
表面処理：ﾃﾞﾙﾀP、生地
巾広タイプのノルトロックワッシャーをパック品として展開し、メートル系・インチ系と2種類の材質から選定できます。
ねじの種類によるサイズの考え方
ボルト・ナットなどを使用する機械・設備・各種部材で、巾広タイプのノルトロックワッシャーをパック単位で使用する締結箇所に適します。

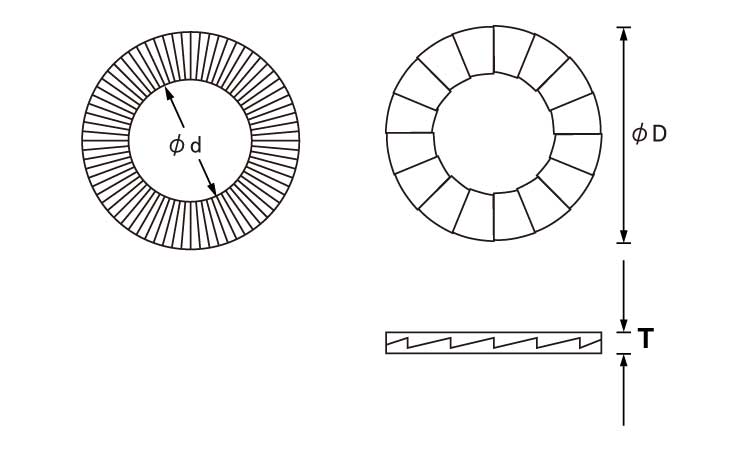

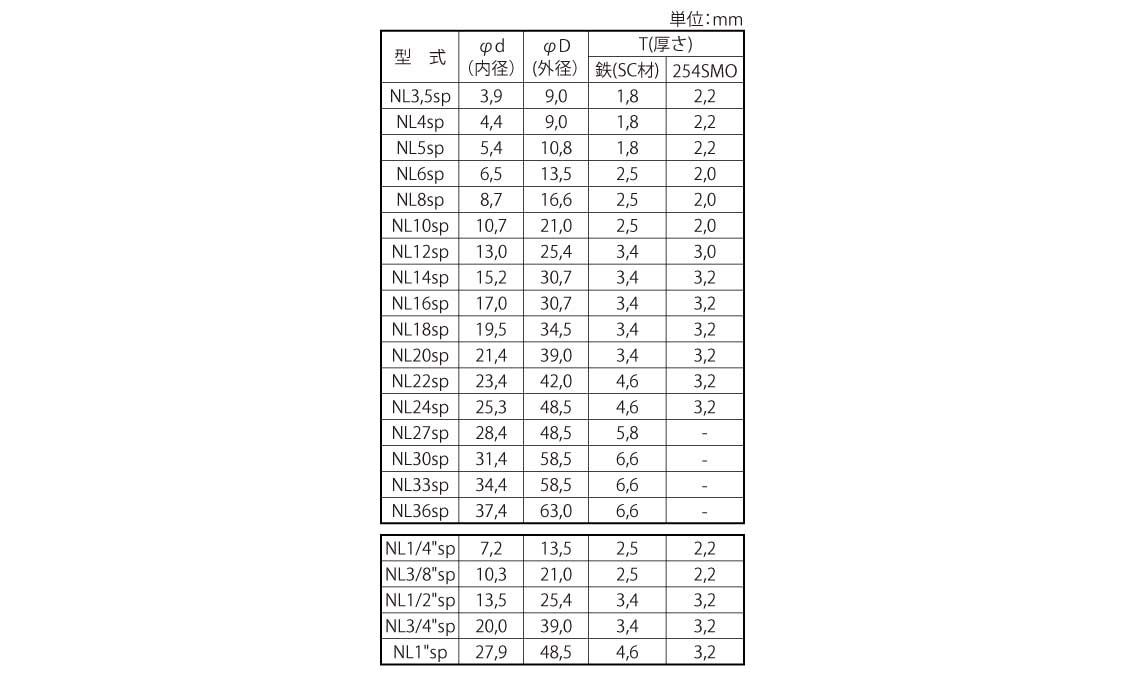

| 型式 | φd （内径） | φD （外径） | T（厚さ） | |
|---|---|---|---|---|
| 鉄（SC材） | 254SMO | |||
| NL3,5sp | 3,9 | 9,0 | 1,8 | 2,2 |
| NL4sp | 4,4 | 9,0 | 1,8 | 2,2 |
| NL5sp | 5,4 | 10,8 | 1,8 | 2,2 |
| NL6sp | 6,5 | 13,5 | 2,5 | 2,0 |
| NL8sp | 8,7 | 16,6 | 2,5 | 2,0 |
| NL10sp | 10,7 | 21,0 | 2,5 | 2,0 |
| NL12sp | 13,0 | 25,4 | 3,4 | 3,0 |
| NL14sp | 15,2 | 30,7 | 3,4 | 3,2 |
| NL16sp | 17,0 | 30,7 | 3,4 | 3,2 |
| NL18sp | 19,5 | 34,5 | 3,4 | 3,2 |
| NL20sp | 21,4 | 39,0 | 3,4 | 3,2 |
| NL22sp | 23,4 | 42,0 | 4,6 | 3,2 |
| NL24sp | 25,3 | 48,5 | 4,6 | 3,2 |
| NL27sp | 28,4 | 48,5 | 5,8 | - |
| NL30sp | 31,4 | 58,5 | 6,6 | - |
| NL33sp | 34,4 | 58,5 | 6,6 | - |
| NL36sp | 37,4 | 63,0 | 6,6 | - |
| NL1/4"sp | 7,2 | 13,5 | 2,5 | 2,2 |
| NL3/8"sp | 10,3 | 21,0 | 2,5 | 2,2 |
| NL1/2"sp | 13,5 | 25,4 | 3,4 | 3,2 |
| NL3/4"sp | 20,0 | 39,0 | 3,4 | 3,2 |
| NL1"sp | 27,9 | 48,5 | 4,6 | 3,2 |
ノルトロックＷ（巾広（パック入は、型番コード「W0NP01」で登録されているパック販売のワッシャーです。データでは商品名・型番コードが一致する41商品を確認でき、サイズ表記も重複がなく実質41サイズです。材質は鉄22商品、254SMO 19商品で、鉄はﾃﾞﾙﾀP、254SMOは生地として登録されています。
鉄製ではNL3.5SP、M4(NL4SP～M36(NL36SPのメートル系に加え、1/4、3/8、1/2、3/4、1 inchのインチ系が確認できます。254SMOでは3.5SPSS254～27SPSS-254のメートル系相当表記と、1/4～1 inchのインチ系が登録されています。
初心者向けに説明すると、本商品はボルトやナットなどと組み合わせて使用するワッシャーです。商品名の「巾広」は本商品の区分としてデータに明記されています。また、商品コメントには、あらかじめ2枚1組になったワッシャーをカム面同士が向き合う状態で取り付けること、締結精度向上のため潤滑油の使用を推奨すること、さらに緩み止め機能は潤滑油に影響されないことが記載されています。
本商品はねじそのものではないため、なべ頭・皿頭・トラス頭などの頭部形状はなく、全ねじ・半ねじという分類も適用されません。選定では、使用する締結部品に対応するサイズ、材質、表面処理を確認します。
鉄製の一部サイズには外径・厚みも登録されており、M4(NL4SPは外径9・厚み1.8、M36(NL36SPは外径63・厚み6.6です。一方、NL3.5SP、インチ系、254SMO系では寸法欄が空欄の商品があるため、登録されていない数値は推測できません。
なべ小ねじは丸みのある頭部とねじ部を持ち、ねじ込んで部材を締結します。本商品はねじではなく、締結部品と組み合わせて使用するワッシャーです。
皿小ねじは皿形状の頭部を持つ締結部品です。本商品には皿頭やねじ部はありません。
トラス小ねじは幅の広い頭部を持つ小ねじです。本商品の「巾広」はワッシャーの商品区分であり、トラス頭を意味するものではありません。
六角穴付きボルトは六角穴を設けた頭部を工具で回して締結するボルトです。本商品には工具を掛ける頭部やねじ部はありません。
本商品には小ねじのような頭部はありません。組み合わせるボルト・ナット側の形状や仕様を確認してください。
ワッシャー自体にはねじ山がありません。使用する締結部品に対応する呼びを確認して選定します。
データでは鉄、254SMOの2種類が登録されています。必要な材質と一致するものを選びます。
鉄はﾃﾞﾙﾀP、254SMOは生地で登録されています。材質と表面処理をセットで確認することが重要です。
必要なサイズ、材質、表面処理、寸法を確認してください。データに記載されていない耐食性、耐熱性、許容荷重などの性能値が条件となる場合は別途仕様確認が必要です。
ノルトロックワッシャーの巾広タイプをパック単位で用意したい締結箇所や、データに登録されているメートル系・インチ系サイズから適合品を選べる用途に向いています。
また、鉄・ﾃﾞﾙﾀPまたは254SMO・生地という登録仕様を指定している機械・設備・各種部材の組立、保守、交換用途で検討できます。
データにないサイズ、材質、表面処理が指定されている用途には、このラインナップだけでは対応を確認できません。
また、外径・厚み、強度、耐食性、耐熱性、許容荷重などを具体的な数値で指定する必要があり、その数値が対象商品のデータに登録されていない場合は、本データだけで適否を判断できません。
データには、ノルトロックＷ（巾広（パック入について具体的なJIS規格番号またはISO規格番号の記載はありません。そのため、特定のJIS規格品・ISO規格品として断定することはできません。
メートル系とインチ系のサイズが登録されていますが、それだけで特定のJIS・ISO規格への適合を示すものではありません。規格適合が設計条件となる場合は、メーカー資料や仕様書で対象サイズの寸法・材質・適合規格を確認してください。
A1. 型番コードW0NP01で登録されている、巾広タイプのノルトロックワッシャーのパック販売品です。
A2. データでは41商品を確認できます。
A3. サイズ表記は重複がなく、実質41サイズです。
A4. 鉄と254SMOの2種類です。
A5. 鉄はﾃﾞﾙﾀP、254SMOは生地です。
A6. はい。1/4、3/8、1/2、3/4、1 inchの登録があります。
A7. データの商品コメントでは、2枚1組のワッシャーをカム面同士が向き合う状態で取り付けると記載されています。
A8. はい。データでは締結精度向上のため潤滑油の使用を推奨し、緩み止め機能は潤滑油に影響されないと記載されています。
A9. どちらでもありません。ワッシャーにはねじ部がないため、全ねじ・半ねじという分類はありません。
A10. ありません。本商品はワッシャーなので、なべ頭・皿頭・トラス頭などの頭部形状はありません。
A11. 鉄製の一部商品には登録があります。例えばM4(NL4SPは外径9・厚み1.8、M36(NL36SPは外径63・厚み6.6です。
A12. データでは小箱販売フラグが有効で小箱入数1ですが、1パック内に含まれるワッシャーの具体的数量までは確認できません。
A13. 商品名では「巾広」と区分されています。一部では外径値を確認できますが、全サイズについて標準タイプとの差を示すデータはありません。
A14. データに具体的なJIS規格番号がないため、特定のJIS規格への適合は断定できません。
A15. データに具体的なISO規格番号がないため、特定のISO規格への適合は断定できません。
ノルトロックＷ（巾広（パック入）W0NP01は、鉄・ﾃﾞﾙﾀPと254SMO・生地を展開し、メートル系・インチ系を含む41サイズが登録されたパック販売品です。
●ワッシャーの取付
予め２枚１組になったワッシャーを、カム面同士が向き合う状態で取り付けます。締結精度向上のため潤滑油のご使用を推奨いたします。※ノルトロックワッシャーの緩み止め機能は潤滑油に影響されません。
ノルトロックＷ（巾広（パック入
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
ノルトロックＷ（巾広（パック入
W000NP010035000057 |
鉄 | ﾃﾞﾙﾀP | NL3.5SP |
|
要確認 | なし | 1 | 3,547円 3,225円 | |
|
ノルトロックＷ（巾広（パック入
W000NP010040000057 |
鉄 | ﾃﾞﾙﾀP | M4(NL4SP |
|
要確認 | なし | 1 | 3,339円 3,036円 | |
|
ノルトロックＷ（巾広（パック入
W000NP010050000057 |
鉄 | ﾃﾞﾙﾀP | M5(NL5SP |
|
要確認 | なし | 1 | 3,004円 2,731円 | |
|
ノルトロックＷ（巾広（パック入
W000NP010060000057 |
鉄 | ﾃﾞﾙﾀP | M6(NL6SP |
|
要確認 | なし | 1 | 3,128円 2,844円 | |
|
ノルトロックＷ（巾広（パック入
W000NP010080000057 |
鉄 | ﾃﾞﾙﾀP | M8(NL8SP |
|
要確認 | なし | 1 | 3,567円 3,243円 | |
|
ノルトロックＷ（巾広（パック入
W000NP010100000057 |
鉄 | ﾃﾞﾙﾀP | M10(NL10SP |
|
要確認 | なし | 1 | 2,781円 2,529円 | |
|
ノルトロックＷ（巾広（パック入
W000NP010120000057 |
鉄 | ﾃﾞﾙﾀP | M12(NL12SP |
|
要確認 | なし | 1 | 3,102円 2,820円 | |
|
ノルトロックＷ（巾広（パック入
W000NP010140000057 |
鉄 | ﾃﾞﾙﾀP | M14(NL14SP |
|
要確認 | なし | 1 | 2,350円 2,137円 | |
|
ノルトロックＷ（巾広（パック入
W000NP010160000057 |
鉄 | ﾃﾞﾙﾀP | M16(NL16SP |
|
要確認 | なし | 1 | 2,339円 2,127円 | |
|
ノルトロックＷ（巾広（パック入
W000NP010180000057 |
鉄 | ﾃﾞﾙﾀP | M18(NL18SP |
|
要確認 | なし | 1 | 1,723円 1,567円 | |
|
ノルトロックＷ（巾広（パック入
W000NP010200000057 |
鉄 | ﾃﾞﾙﾀP | M20(NL20SP |
|
要確認 | なし | 1 | 2,016円 1,833円 | |
|
ノルトロックＷ（巾広（パック入
W000NP010220000057 |
鉄 | ﾃﾞﾙﾀP | M22(NL22SP |
|
要確認 | なし | 1 | 3,056円 2,779円 | |
|
ノルトロックＷ（巾広（パック入
W000NP010240000057 |
鉄 | ﾃﾞﾙﾀP | M24(NL24SP |
|
要確認 | なし | 1 | 3,768円 3,426円 | |
|
ノルトロックＷ（巾広（パック入
W000NP010270000057 |
鉄 | ﾃﾞﾙﾀP | M27(NL27SP |
|
要確認 | なし | 1 | 2,577円 2,343円 | |
|
ノルトロックＷ（巾広（パック入
W000NP010300000057 |
鉄 | ﾃﾞﾙﾀP | M30(NL30SP |
|
要確認 | なし | 1 | 3,069円 2,790円 | |
|
ノルトロックＷ（巾広（パック入
W000NP010330000057 |
鉄 | ﾃﾞﾙﾀP | M33(NL33SP |
|
要確認 | なし | 1 | 3,086円 2,806円 | |
|
ノルトロックＷ（巾広（パック入
W000NP010360000057 |
鉄 | ﾃﾞﾙﾀP | M36(NL36SP |
|
要確認 | なし | 1 | 3,417円 3,107円 | |
|
ノルトロックＷ（巾広（パック入
W000NP018020000057 |
鉄 | ﾃﾞﾙﾀP | 1/4NL1/4SP |
|
要確認 | なし | 1 | 3,142円 2,857円 | |
|
ノルトロックＷ（巾広（パック入
W000NP018030000057 |
鉄 | ﾃﾞﾙﾀP | 3/8NL3/8SP |
|
要確認 | なし | 1 | 2,741円 2,492円 | |
|
ノルトロックＷ（巾広（パック入
W000NP018040000057 |
鉄 | ﾃﾞﾙﾀP | 1/2NL1/2SP |
|
要確認 | なし | 1 | 3,111円 2,829円 | |
|
ノルトロックＷ（巾広（パック入
W000NP018060000057 |
鉄 | ﾃﾞﾙﾀP | 3/4NL3/4SP |
|
要確認 | なし | 1 | 2,011円 1,829円 | |
|
ノルトロックＷ（巾広（パック入
W000NP018100000057 |
鉄 | ﾃﾞﾙﾀP | 1 inch(NL1 inchSP |
|
要確認 | なし | 1 | 1,876円 1,706円 | |
|
ノルトロックＷ（巾広（パック入
W038NP010035000000 |
254SMO | 生地 | 3.5SPSS254 |
|
要確認 | なし | 1 | 7,753円 7,049円 | |
|
ノルトロックＷ（巾広（パック入
W038NP010040000000 |
254SMO | 生地 | 4SPSS-254 |
|
要確認 | なし | 1 | 7,771円 7,065円 | |
|
ノルトロックＷ（巾広（パック入
W038NP010050000000 |
254SMO | 生地 | 5SPSS-254 |
|
要確認 | なし | 1 | 7,779円 7,072円 | |
|
ノルトロックＷ（巾広（パック入
W038NP010060000000 |
254SMO | 生地 | 6SPSS-254 |
|
要確認 | なし | 1 | 8,305円 7,550円 | |
|
ノルトロックＷ（巾広（パック入
W038NP010080000000 |
254SMO | 生地 | 8SPSS-254 |
|
要確認 | なし | 1 | 9,726円 8,842円 | |
|
ノルトロックＷ（巾広（パック入
W038NP010100000000 |
254SMO | 生地 | 10SPSS-254 |
|
要確認 | なし | 1 | 10,220円 9,291円 | |
|
ノルトロックＷ（巾広（パック入
W038NP010120000000 |
254SMO | 生地 | 12SPSS-254 |
|
要確認 | なし | 1 | 11,326円 10,297円 | |
|
ノルトロックＷ（巾広（パック入
W038NP010140000000 |
254SMO | 生地 | 14SPSS-254 |
|
要確認 | なし | 1 | 10,788円 9,808円 | |
|
ノルトロックＷ（巾広（パック入
W038NP010160000000 |
254SMO | 生地 | 16SPSS-254 |
|
要確認 | なし | 1 | 10,797円 9,816円 | |
|
ノルトロックＷ（巾広（パック入
W038NP010180000000 |
254SMO | 生地 | 18SPSS-254 |
|
要確認 | なし | 1 | 10,641円 9,674円 | |
|
ノルトロックＷ（巾広（パック入
W038NP010200000000 |
254SMO | 生地 | 20SPSS-254 |
|
要確認 | なし | 1 | 12,067円 10,970円 | |
|
ノルトロックＷ（巾広（パック入
W038NP010220000000 |
254SMO | 生地 | 22SPSS-254 |
|
要確認 | なし | 1 | 9,535円 8,669円 | |
|
ノルトロックＷ（巾広（パック入
W038NP010240000000 |
254SMO | 生地 | 24SPSS-254 |
|
要確認 | なし | 1 | 12,338円 11,217円 | |
|
ノルトロックＷ（巾広（パック入
W038NP010270000000 |
254SMO | 生地 | 27SPSS-254 |
|
要確認 | なし | 1 | 14,875円 13,523円 | |
|
ノルトロックＷ（巾広（パック入
W038NP018020000000 |
254SMO | 生地 | 1/4SPSS254 |
|
要確認 | なし | 1 | 8,342円 7,584円 | |
|
ノルトロックＷ（巾広（パック入
W038NP018030000000 |
254SMO | 生地 | 3/8SPSS254 |
|
要確認 | なし | 1 | 10,168円 9,244円 | |
|
ノルトロックＷ（巾広（パック入
W038NP018040000000 |
254SMO | 生地 | 1/2SPSS254 |
|
要確認 | なし | 1 | 11,292円 10,266円 | |
|
ノルトロックＷ（巾広（パック入
W038NP018060000000 |
254SMO | 生地 | 3/4SPSS254 |
|
要確認 | なし | 1 | 11,997円 10,907円 |
