ノルトロックワッシャー（巾広
画像をクリックして拡大イメージを表示
サイズ：(NL3.5SP～M36(NL36SP、1/4～1 inchを含む（実質61サイズ表記）
材質：鉄、ステンレス、254SMO
表面処理：ﾃﾞﾙﾀP、生地、ｸﾛﾒｰﾄ(黄土)
標準タイプとは別に「巾広」として登録されたノルトロックワッシャーで、メートル系・インチ系と複数材質を展開しています。
ねじの種類によるサイズの考え方
ボルト・ナットなどを使用する機械・設備・各種部材で、巾広タイプのノルトロックワッシャーが指定される締結箇所に使用します。

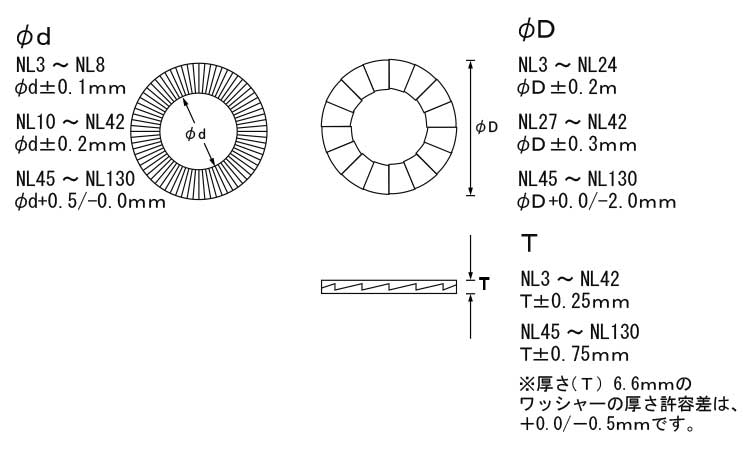

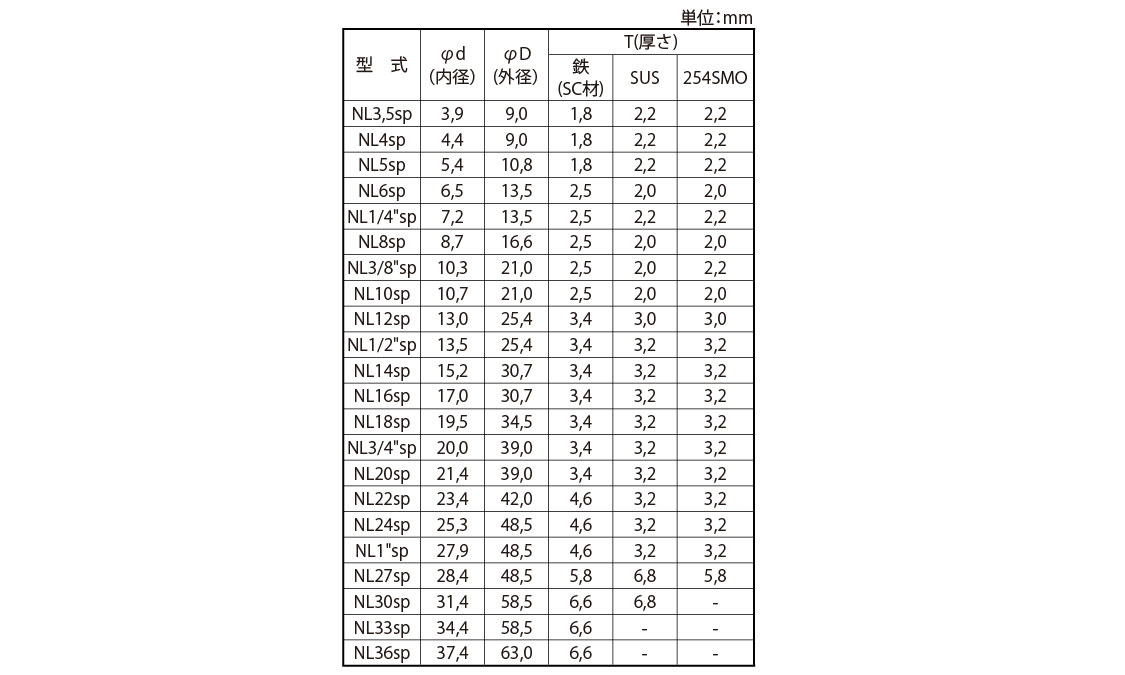

| 型式 | φd （内径） | φD （外径） | T（厚さ） | ||
|---|---|---|---|---|---|
| 鉄 （SC材） | SUS | 254SMO | |||
| NL3,5sp | 3,9 | 9,0 | 1,8 | 2,2 | 2,2 |
| NL4sp | 4,4 | 9,0 | 1,8 | 2,2 | 2,2 |
| NL5sp | 5,4 | 10,8 | 1,8 | 2,2 | 2,2 |
| NL6sp | 6,5 | 13,5 | 2,5 | 2,0 | 2,0 |
| NL1/4"sp | 7,2 | 13,5 | 2,5 | 2,2 | 2,2 |
| NL8sp | 8,7 | 16,6 | 2,5 | 2,0 | 2,0 |
| NL3/8"sp | 10,3 | 21,0 | 2,5 | 2,0 | 2,2 |
| NL10sp | 10,7 | 21,0 | 2,5 | 2,0 | 2,0 |
| NL12sp | 13,0 | 25,4 | 3,4 | 3,0 | 3,0 |
| NL1/2"sp | 13,5 | 25,4 | 3,4 | 3,2 | 3,2 |
| NL14sp | 15,2 | 30,7 | 3,4 | 3,2 | 3,2 |
| NL16sp | 17,0 | 30,7 | 3,4 | 3,2 | 3,2 |
| NL18sp | 19,5 | 34,5 | 3,4 | 3,2 | 3,2 |
| NL3/4"sp | 20,0 | 39,0 | 3,4 | 3,2 | 3,2 |
| NL20sp | 21,4 | 39,0 | 3,4 | 3,2 | 3,2 |
| NL22sp | 23,4 | 42,0 | 4,6 | 3,2 | 3,2 |
| NL24sp | 25,3 | 48,5 | 4,6 | 3,2 | 3,2 |
| NL1"sp | 27,9 | 48,5 | 4,6 | 3,2 | 3,2 |
| NL27sp | 28,4 | 48,5 | 5,8 | 6,8 | 5,8 |
| NL30sp | 31,4 | 58,5 | 6,6 | 6,8 | - |
| NL33sp | 34,4 | 58,5 | 6,6 | - | - |
| NL36sp | 37,4 | 63,0 | 6,6 | - | - |
ノルトロックワッシャー（巾広は、型番コード「W0N001」で登録されているワッシャーです。商品データでは62商品が確認でき、サイズ欄の重複を除くと61種類の表記があります。鉄ではNL3.5SP系からM36(NL36SPまでのメートル系に加え、1/4、3/8、1/2、3/4、1 inchのインチ系が登録されています。材質は鉄、ステンレス、254SMOの3種類で、登録件数は鉄23商品、ステンレス20商品、254SMO19商品です。表面処理はﾃﾞﾙﾀP、生地、ｸﾛﾒｰﾄ(黄土)が登録されています。
初心者向けに説明すると、本商品はボルトやナットなどと組み合わせるワッシャーです。商品データの商品コメントには、2枚1組のワッシャーをカム面同士が向き合う状態で取り付けることが記載されています。また、締結精度向上のため潤滑油の使用を推奨する記載があります。
「巾広」は商品名として登録されていますが、通常タイプW0N000との全サイズにおける具体的な外径差を商品名だけから推測することはしません。本商品には外径・厚みが登録されている商品があり、例えば鉄のM4(NL4SPは外径9、厚み1.8、M27(NL27SPは外径48.5、厚み5.8、M33(NL33SPは外径58.5、厚み6.6です。一方で寸法欄が空欄の商品もあります。
本商品はねじそのものではないため、なべ頭・皿頭・トラス頭などの頭部形状はなく、全ねじ・半ねじという区分もありません。選定では、対応する呼び、材質、表面処理、必要に応じて外径・厚みを確認してください。
なべ小ねじは丸みのある頭部とねじ部を持ち、自ら部材を締結するねじです。本商品はワッシャーであり、ボルトやナットなどと組み合わせて使用します。
皿小ねじは皿形状の頭部とねじ部を持つ締結部品です。本商品には皿頭やねじ部はなく、対応する呼びや材質などを確認して選定します。
トラス小ねじは幅の広い頭部を持つ小ねじです。本商品は頭部形状を持つ締結部品ではなく、締結部に組み合わせるワッシャーです。
六角穴付きボルトは六角穴のある頭部を工具で回して締結するボルトです。本商品には工具を掛ける頭部やねじ部はありません。
本商品はワッシャーのため、小ねじのような頭部形状はありません。組み合わせるボルトやナット側の仕様を確認します。
ワッシャー自体にはねじ山がありません。使用する締結部品の呼びに対応するサイズを選びます。
商品データでは鉄、ステンレス、254SMOが登録されています。使用箇所で指定された材質と照合してください。
ﾃﾞﾙﾀP、生地、ｸﾛﾒｰﾄ(黄土)が登録されています。ただし、すべての材質・サイズで全処理を選べるわけではありません。
使用環境に必要な材質・表面処理・寸法を確認してください。商品データにない耐食性、強度、耐熱性、許容荷重などは別途確認が必要です。
巾広タイプのノルトロックワッシャーが指定され、商品データに登録されているメートル系またはインチ系サイズから適合するものを選べる締結箇所に向いています。
また、鉄、ステンレス、254SMOのいずれかが指定され、対応する表面処理・寸法を商品データから確認できる機械・設備・各種部材の組立や保守用途で検討できます。
商品データにないサイズ、材質、表面処理が指定されている用途には、このラインナップだけでは対応を確認できません。
また、緩み止め性能、摩擦係数、許容荷重、耐食性、耐熱性などの具体的な数値を必須条件として選定する場合は、商品データだけで適否を判断できません。
商品データには、ノルトロックワッシャー（巾広について具体的なJIS規格番号またはISO規格番号の記載はありません。そのため、特定のJIS規格品・ISO規格品として断定することはできません。
商品ラインナップにはメートル系とインチ系の呼びが登録されていますが、これらの呼びだけで特定のJIS・ISO規格への適合を判断することはできません。規格適合が設計条件となる場合は、メーカー資料や図面、仕様書で外径・厚み・材質などを含めて確認してください。
A1. 型番コードW0N001で登録されている、巾広タイプのノルトロックワッシャーです。
A2. 商品データでは62商品を確認できます。
A3. サイズ欄の重複を除くと実質61種類の表記があります。
A4. 鉄、ステンレス、254SMOの3種類です。
A5. ﾃﾞﾙﾀP、生地、ｸﾛﾒｰﾄ(黄土)が登録されています。
A6. はい。1/4、3/8、1/2、3/4、1 inchの登録があります。
A7. どちらでもありません。ワッシャーにはねじ部がないため、全ねじ・半ねじという分類はありません。
A8. ワッシャーには小ねじのような頭部がないため、なべ頭・皿頭・トラス頭などの分類はありません。
A9. 商品データの商品コメントでは、あらかじめ2枚1組になったワッシャーを、カム面同士が向き合う状態で取り付けると記載されています。
A10. 商品コメントでは、締結精度向上のため潤滑油の使用を推奨する記載があります。
A11. 本商品は商品名上「巾広」としてW0N001に登録されています。通常タイプとの具体的な寸法差は、対象サイズごとのデータを比較して確認する必要があります。
A12. 一部の商品には登録があります。例えば鉄のM4(NL4SPは外径9・厚み1.8、M33(NL33SPは外径58.5・厚み6.6です。
A13. 商品データに具体的なJIS規格番号の記載がないため、特定のJIS規格への適合は断定できません。
A14. 商品データに具体的なISO規格番号の記載がないため、特定のISO規格への適合は断定できません。
ノルトロックワッシャー（巾広）W0N001は、鉄・ステンレス・254SMOを展開し、メートル系とインチ系を含む62商品が登録された巾広タイプのワッシャーです。
●ワッシャーの取付
予め２枚１組になったワッシャーを、カム面同士が向き合う状態で取り付けます。締結精度向上のため潤滑油のご使用を推奨いたします。※ノルトロックワッシャーの緩み止め機能は潤滑油に影響されません。
商品名：ノルトロックワッシャー（巾広）
| 型式 | φd 内径 |
φD 外径 |
T（厚さ） | ||
|---|---|---|---|---|---|
| 鉄 SC材 |
SUS | 254SMO | |||
| NL3,5sp | 3.9 | 9.0 | 1.8 | 2.2 | 2.2 |
| NL4sp | 4.4 | 9.0 | 1.8 | 2.2 | 2.2 |
| NL5sp | 5.4 | 10.8 | 1.8 | 2.2 | 2.2 |
| NL6sp | 6.5 | 13.5 | 2.5 | 2.0 | 2.0 |
| NL1/4"sp | 7.2 | 13.5 | 2.5 | 2.2 | 2.2 |
| NL8sp | 8.7 | 16.6 | 2.5 | 2.0 | 2.0 |
| NL3/8"sp | 10.3 | 21.0 | 2.5 | 2.0 | 2.2 |
| NL10sp | 10.7 | 21.0 | 2.5 | 2.0 | 2.0 |
| NL12sp | 13.0 | 25.4 | 3.4 | 3.0 | 3.0 |
| NL1/2"sp | 13.5 | 25.4 | 3.4 | 3.2 | 3.2 |
| NL14sp | 15.2 | 30.7 | 3.4 | 3.2 | 3.2 |
| NL16sp | 17.0 | 30.7 | 3.4 | 3.2 | 3.2 |
| NL18sp | 19.5 | 34.5 | 3.4 | 3.2 | 3.2 |
| NL3/4"sp | 20.0 | 39.0 | 3.4 | 3.2 | 3.2 |
| NL20sp | 21.4 | 39.0 | 3.4 | 3.2 | 3.2 |
| NL22sp | 23.4 | 42.0 | 4.6 | 3.2 | 3.2 |
| NL24sp | 25.3 | 48.5 | 4.6 | 3.2 | 3.2 |
| NL1"sp | 27.9 | 48.5 | 4.6 | 3.2 | 3.2 |
| NL27sp | 28.4 | 48.5 | 5.8 | 6.8 | 5.8 |
| NL30sp | 31.4 | 58.5 | 6.6 | 6.8 | - |
| NL33sp | 34.4 | 58.5 | 6.6 | - | - |
| NL36sp | 37.4 | 63.0 | 6.6 | - | - |
※単位：mm。画像表をもとに、枠内に収まるよう文字サイズを調整しています。
ノルトロックワッシャー（巾広
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
ノルトロックワッシャー（巾広
W000N0010035000057 |
鉄 | ﾃﾞﾙﾀP | (NL3.5SP |
|
品薄 | なし | 200 | 130円 119円 | |
|
ノルトロックワッシャー（巾広
W000N0010040000057 |
鉄 | ﾃﾞﾙﾀP | M4(NL4SP |
|
あり | なし | 200 | 118円 108円 | |
|
ノルトロックワッシャー（巾広
W000N0010050000057 |
鉄 | ﾃﾞﾙﾀP | M5(NL5SP |
|
あり | なし | 200 | 112円 102円 | |
|
ノルトロックワッシャー（巾広
W000N0010060000057 |
鉄 | ﾃﾞﾙﾀP | M6(NL6SP |
|
あり | なし | 200 | 117円 107円 | |
|
ノルトロックワッシャー（巾広
W000N0010080000057 |
鉄 | ﾃﾞﾙﾀP | M8(NL8SP |
|
あり | なし | 200 | 125円 114円 | |
|
ノルトロックワッシャー（巾広
W000N0010100000057 |
鉄 | ﾃﾞﾙﾀP | M10(NL10SP |
|
あり | なし | 200 | 204円 186円 | |
|
ノルトロックワッシャー（巾広
W000N0010120000057 |
鉄 | ﾃﾞﾙﾀP | M12(NL12SP |
|
あり | なし | 100 | 288円 262円 | |
|
ノルトロックワッシャー（巾広
W000N0010140000057 |
鉄 | ﾃﾞﾙﾀP | M14(NL14SP |
|
あり | なし | 100 | 427円 389円 | |
|
ノルトロックワッシャー（巾広
W000N0010160000057 |
鉄 | ﾃﾞﾙﾀP | M16(NL16SP |
|
あり | なし | 100 | 429円 390円 | |
|
ノルトロックワッシャー（巾広
W000N0010180000057 |
鉄 | ﾃﾞﾙﾀP | M18(NL18SP |
|
品薄 | なし | 100 | 640円 582円 | |
|
ノルトロックワッシャー（巾広
W000N0010200000057 |
鉄 | ﾃﾞﾙﾀP | M20(NL20SP |
|
あり | なし | 100 | 744円 677円 | |
|
ノルトロックワッシャー（巾広
W000N0010220000057 |
鉄 | ﾃﾞﾙﾀP | M22(NL22SP |
|
あり | なし | 50 | 1,131円 1,029円 | |
|
ノルトロックワッシャー（巾広
W000N0010240000057 |
鉄 | ﾃﾞﾙﾀP | M24(NL24SP |
|
あり | なし | 50 | 1,386円 1,260円 | |
|
ノルトロックワッシャー（巾広
W000N0010270000057 |
鉄 | ﾃﾞﾙﾀP | M27(NL27SP |
|
あり | なし | 25 | 1,771円 1,610円 | |
|
ノルトロックワッシャー（巾広
W000N0010300000057 |
鉄 | ﾃﾞﾙﾀP | M30(NL30SP |
|
あり | なし | 25 | 2,163円 1,967円 | |
|
ノルトロックワッシャー（巾広
W000N0010330000057 |
鉄 | ﾃﾞﾙﾀP | M33(NL33SP |
|
あり | なし | 25 | 2,162円 1,966円 | |
|
ノルトロックワッシャー（巾広
W000N0010360000057 |
鉄 | ﾃﾞﾙﾀP | M36(NL36SP |
|
品薄 | なし | 25 | 2,399円 2,181円 | |
|
ノルトロックワッシャー（巾広
W000N0018020000057 |
鉄 | ﾃﾞﾙﾀP | 1/4NL1/4SP |
|
あり | なし | 200 | 116円 106円 | |
|
ノルトロックワッシャー（巾広
W000N0018030000057 |
鉄 | ﾃﾞﾙﾀP | 3/8NL3/8SP |
|
あり | なし | 200 | 203円 185円 | |
|
ノルトロックワッシャー（巾広
W000N0018040000057 |
鉄 | ﾃﾞﾙﾀP | 1/2NL1/2SP |
|
あり | なし | 100 | 287円 261円 | |
|
ノルトロックワッシャー（巾広
W000N0018060000057 |
鉄 | ﾃﾞﾙﾀP | 3/4NL3/4SP |
|
あり | なし | 100 | 746円 679円 | |
|
ノルトロックワッシャー（巾広
W000N0018100000057 |
鉄 | ﾃﾞﾙﾀP | 1 inch(NL1 inchSP |
|
品薄 | なし | 50 | 1,359円 1,236円 | |
|
ノルトロックワッシャー（巾広
W002N0010035000000 |
ステンレス | 生地 | (NL3.5SPSS |
|
あり | なし | 200 | 354円 322円 | |
|
ノルトロックワッシャー（巾広
W002N0010040000000 |
ステンレス | 生地 | M4(NL4SPSS |
|
あり | なし | 200 | 354円 322円 | |
|
ノルトロックワッシャー（巾広
W002N0010050000000 |
ステンレス | 生地 | M5(NL5SPSS |
|
あり | なし | 200 | 353円 321円 | |
|
ノルトロックワッシャー（巾広
W002N0010060000000 |
ステンレス | 生地 | M6(NL6SPSS |
|
あり | なし | 200 | 376円 342円 | |
|
ノルトロックワッシャー（巾広
W002N0010080000000 |
ステンレス | 生地 | M8(NL8SPSS |
|
あり | なし | 200 | 407円 370円 | |
|
ノルトロックワッシャー（巾広
W002N0010100000000 |
ステンレス | 生地 | NL10SPSS |
|
あり | なし | 200 | 708円 644円 | |
|
ノルトロックワッシャー（巾広
W002N0010120000000 |
ステンレス | 生地 | NL12SPSS |
|
あり | なし | 100 | 1,175円 1,069円 | |
|
ノルトロックワッシャー（巾広
W002N0010140000000 |
ステンレス | 生地 | NL14SPSS |
|
あり | なし | 100 | 1,587円 1,443円 | |
|
ノルトロックワッシャー（巾広
W002N0010160000000 |
ステンレス | 生地 | NL16SPSS |
|
あり | なし | 100 | 1,646円 1,497円 | |
|
ノルトロックワッシャー（巾広
W002N0010180000000 |
ステンレス | 生地 | NL18SPSS |
|
品薄 | なし | 100 | 2,543円 2,312円 | |
|
ノルトロックワッシャー（巾広
W002N0010200000000 |
ステンレス | 生地 | NL20SPSS |
|
あり | なし | 100 | 2,748円 2,499円 | |
|
ノルトロックワッシャー（巾広
W002N0010220000000 |
ステンレス | 生地 | NL22SPSS |
|
品薄 | なし | 50 | 4,865円 4,423円 | |
|
ノルトロックワッシャー（巾広
W002N0010240000000 |
ステンレス | 生地 | NL24SPSS |
|
あり | なし | 50 | 5,724円 5,204円 | |
|
ノルトロックワッシャー（巾広
W002N0010270000000 |
ステンレス | 生地 | NL27SPSS |
|
あり | なし | 25 | 6,989円 6,354円 | |
|
ノルトロックワッシャー（巾広
W002N0010300000000 |
ステンレス | 生地 | NL30SPSS |
|
品薄 | なし | 25 | 9,145円 8,314円 | |
|
ノルトロックワッシャー（巾広
W002N0018020000000 |
ステンレス | 生地 | NL1/4SPSS |
|
あり | なし | 200 | 426円 388円 | |
|
ノルトロックワッシャー（巾広
W002N0018030000000 |
ステンレス | 生地 | NL3/8SPSS |
|
品薄 | なし | 200 | 871円 792円 | |
|
ノルトロックワッシャー（巾広
W002N0018040000000 |
ステンレス | 生地 | NL1/2SPSS |
|
品薄 | なし | 100 | 1,390円 1,264円 |
