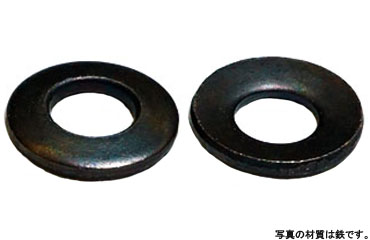

ＧＴーワッシャー（ＬＨ）
画像をクリックして拡大イメージを表示
サイズ：M3～M20（実質10サイズ）
材質：鉄
表面処理：生地
機械・設備・装置など、ボルトやねじによる締結部でワッシャーを組み合わせる箇所に使用します。

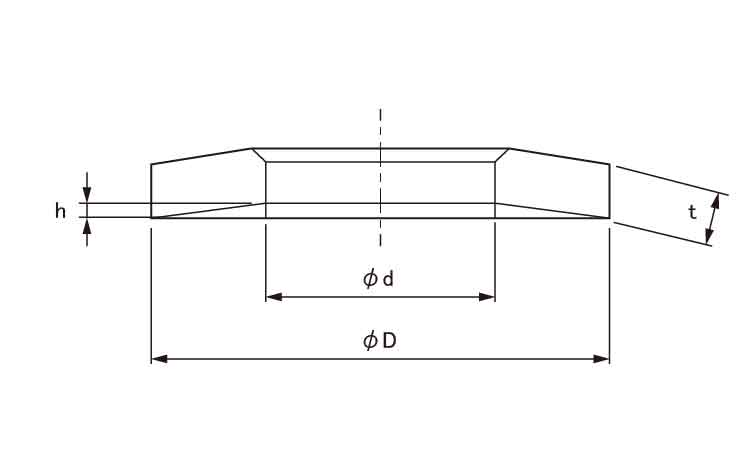

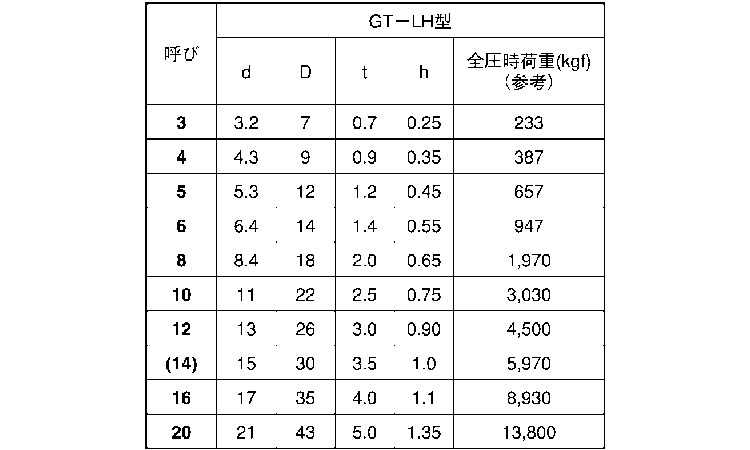

| 呼び | GT-LH型 | ||||
|---|---|---|---|---|---|
| d | D | t | h | 全圧時荷重(kgf) （参考） | |
| 3 | 3.2 | 7 | 0.7 | 0.25 | 233 |
| 4 | 4.3 | 9 | 0.9 | 0.35 | 387 |
| 5 | 5.3 | 12 | 1.2 | 0.45 | 657 |
| 6 | 6.4 | 14 | 1.4 | 0.55 | 947 |
| 8 | 8.4 | 18 | 2.0 | 0.65 | 1,970 |
| 10 | 11 | 22 | 2.5 | 0.75 | 3,030 |
| 12 | 13 | 26 | 3.0 | 0.90 | 4,500 |
| (14) | 15 | 30 | 3.5 | 1.0 | 5,970 |
| 16 | 17 | 35 | 4.0 | 1.1 | 8,930 |
| 20 | 21 | 43 | 5.0 | 1.35 | 13,800 |
ＧＴーワッシャー（ＬＨ）は、型番コード「W0GTLH」で登録されているワッシャーです。商品データでは型番・商品名の完全一致で10件を確認でき、M3、M4、M5、M6、M8、M10、M12、M14、M16、M20の実質10サイズを展開しています。材質は10件すべて鉄、表面処理は10件すべて生地です。
商品データに登録された寸法は、M3が内径3・外径7・厚み0.7、M4が4・9・0.9、M5が5・12・1.2、M6が6・14・1.4、M8が8・18・2、M10が10・22・2.5、M12が12・26・3、M14が14・30・3.5、M16が16・35・4、M20が20・43・5です。
初心者向けに説明すると、ワッシャーはボルトやねじなどと組み合わせて締結部に配置する部品です。ＧＴーワッシャー（ＬＨ）も単独でねじ込む部品ではなく、締結部品と組み合わせて使用します。市場でもGTワッシャー（LH）はM3～M20のワッシャーとして流通しており、今回の商品データのサイズ構成とも一致します。
なお、「LH」が具体的に何を意味するか、どのような構造や作用を持つかは今回の商品データには記載されていません。そのため、名称だけから特殊構造や性能を推測して記載することは避けます。また、本商品はねじではないため、なべ頭・皿頭・トラス頭などの頭部形状や、全ねじ・半ねじという分類はありません。
なべ小ねじは、なべ形状の頭部とねじ部を持つ締結部品です。ＧＴーワッシャー（ＬＨ）はねじ部を持たず、締結部に組み合わせて使用するワッシャーです。
皿小ねじは皿形状の頭部とねじ部を持ち、相手材へねじ込んで使用します。本商品には皿頭やねじ部はありません。
トラス小ねじは幅広い頭部とねじ部を持つ小ねじです。ＧＴーワッシャー（ＬＨ）は単独で締結する部品ではなく、ボルトやねじなどと組み合わせます。
六角穴付きボルトは六角穴を設けた頭部とねじ部を持つ締結部品です。本商品はボルトではなく、締結部に配置する座金です。
本商品はワッシャーなので、なべ頭・皿頭などの頭部はありません。組み合わせるボルトやねじ側の頭部仕様を確認します。
本商品にはねじ山がありません。全ねじ・半ねじの区別はなく、組み合わせる締結部品の呼び径とワッシャー寸法を確認します。
商品データではM3～M20の全10サイズが鉄です。他材質はW0GTLHでは確認できません。
商品データでは全10サイズが生地です。他の表面処理はW0GTLHには登録されていません。
呼び径だけでなく、内径・外径・厚み、材質、表面処理、組み合わせる締結部品を確認してください。具体的な強度、硬さ、耐食性、耐熱性などは商品データに記載がないため、必要な場合は別途仕様確認が必要です。
機械、設備、装置、各種部品などで、ボルトやねじとワッシャーを組み合わせる締結箇所に向いています。
商品データ上ではM3～M20まで展開しているため、この呼び径範囲でＧＴーワッシャー（ＬＨ）が指定されている箇所から選定できます。
ＧＴーワッシャー（ＬＨ）単体で部品をねじ締結する用途には向きません。また、M3～M20以外、鉄以外、生地以外の仕様が必要な場合は、W0GTLHの商品データでは対応を確認できません。
さらに、「LH」の具体的な機構、強度、緩み止め性能などが設計条件として指定されている場合は、今回の商品データだけでは適否を判断できません。
今回の商品データには、ＧＴーワッシャー（ＬＨ）W0GTLHについて具体的なJIS規格番号またはISO規格番号の記載はありません。そのため、特定のJIS規格品・ISO規格品であると断定することはできません。
市場では同名称のGTワッシャー（LH）がM3～M20で流通していますが、規格への適合については名称や寸法だけで判断せず、製品仕様書や図面で確認する必要があります。
A1. 型番W0GTLHで登録されている、ボルトやねじなどの締結部に組み合わせて使用するワッシャーです。
A2. 商品データではM3、M4、M5、M6、M8、M10、M12、M14、M16、M20の実質10サイズです。
A3. 最小はM3、最大はM20です。
A4. 商品データでは全10サイズが鉄です。
A5. 商品データでは全10サイズが生地です。
A6. 商品データでは内径10、外径22、厚み2.5です。
A7. 商品データでは内径20、外径43、厚み5です。
A8. 商品名には「LH」とありますが、今回の商品データには具体的な意味や構造の説明がないため、データだけでは断定できません。
A9. どちらでもありません。本商品はワッシャーであり、ねじ山を持たないため全ねじ・半ねじという分類は適用されません。
A10. 小ねじは頭部とねじ部を持つ締結部品ですが、ＧＴーワッシャー（ＬＨ）は締結部品と組み合わせて使用する座金です。
A11. 商品データに具体的なJIS規格番号がないため、特定のJIS規格への適合は断定できません。
A12. 商品データに具体的なISO規格番号がないため、特定のISO規格への適合は断定できません。
A13. M3～M20の呼び径、内径・外径・厚み、鉄・生地という仕様、組み合わせる締結部品を確認してください。
ＧＴーワッシャー（ＬＨ）W0GTLHは、鉄・生地仕様でM3～M20の実質10サイズを展開し、ボルトやねじなどの締結部に組み合わせて使用するワッシャーです。
ＧＴーワッシャー（ＬＨ）
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
ＧＴーワッシャー（ＬＨ）
W000GTLH0030000000 |
鉄 | 生地 | M3 |
|
あり | なし | 3,000 | 8.62円 7.84円 | |
|
ＧＴーワッシャー（ＬＨ）
W000GTLH0040000000 |
鉄 | 生地 | M4 |
|
あり | なし | 3,000 | 8.34円 7.59円 | |
|
ＧＴーワッシャー（ＬＨ）
W000GTLH0050000000 |
鉄 | 生地 | M5 |
|
あり | なし | 3,000 | 12.23円 11.12円 | |
|
ＧＴーワッシャー（ＬＨ）
W000GTLH0060000000 |
鉄 | 生地 | M6 |
|
あり | なし | 2,500 | 14.34円 13.04円 | |
|
ＧＴーワッシャー（ＬＨ）
W000GTLH0080000000 |
鉄 | 生地 | M8 |
|
あり | なし | 2,000 | 26.12円 23.75円 | |
|
ＧＴーワッシャー（ＬＨ）
W000GTLH0100000000 |
鉄 | 生地 | M10 |
|
あり | なし | 800 | 49.75円 45.23円 | |
|
ＧＴーワッシャー（ＬＨ）
W000GTLH0120000000 |
鉄 | 生地 | M12 |
|
あり | なし | 600 | 84.74円 77.04円 | |
|
ＧＴーワッシャー（ＬＨ）
W000GTLH0140000000 |
鉄 | 生地 | M14 |
|
品薄 | なし | 500 | 205円 187円 | |
|
ＧＴーワッシャー（ＬＨ）
W000GTLH0160000000 |
鉄 | 生地 | M16 |
|
あり | なし | 300 | 365円 332円 | |
|
ＧＴーワッシャー（ＬＨ）
W000GTLH0200000000 |
鉄 | 生地 | M20 |
|
あり | なし | 100 | 512円 466円 |
ＧＴーワッシャー（ＬＨ）
