くさびナット（大型サイズ）は、ボルトと組み合わせて部材を締結するナット製品です。本製品はM20の鉄製で、表面処理は三価ﾎﾜｲﾄ(銀)です。

一般的なくさびナットは、非対称ねじ山を利用した緩み止め構造を特徴とします。通常のねじ山とは異なり、ねじ山の谷底に傾斜面（クサビ面）を設けることで、締付け時にボルトを拘束する力を生み出します。

くさびナットの技術資料では、クサビ面がボルトの半径方向に作用する力を増幅し、ボルトを締め付けるように働くと説明されています。この作用によって、ボルトとナットの相対的な動きを抑えることが、くさび式緩み止め機構の基本原理です。

また、技術資料に記載されたくさびナットは、着座するまでは手で回して挿入できるフリースピニングタイプです。締付け前の作業性と、締付け後のロック作用を両立する方式として紹介されています。ただし、本製品について同一のねじ山構造や作動条件が採用されているかは、製品仕様書での確認が必要です。

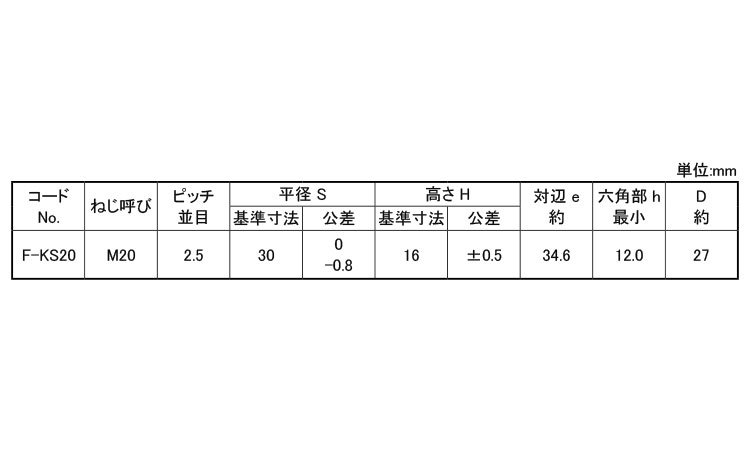

内側のめねじを相手ボルトのおねじにかみ合わせて使用します。工具を掛ける外周形状、ナット高さ、座面形状は、取付スペースや使用工具を決めるうえで重要な確認項目です。寸法表ではM20の並目ピッチ2.5mm、平径S30mm、高さH16mmが示されています。

全ねじボルトと組み合わせる場合も、ねじピッチやかみ合い長さの確認が必要です。

大型サイズのナットを選ぶ際は、呼び径だけでなく、ボルトの仕様、必要な締付け軸力、作業スペース、施工条件を確認します。特に振動や繰り返し荷重を受ける設備では、求められる緩み止め性能と製品仕様の適合を確認することが重要です。

・大径ボルトを使用する産業機械の締結部

・設備装置の部品固定

・機械構造物の組立

・振動条件を考慮した締結設計が必要な箇所

・緩み止めナットの採用を検討する設備

・M20のくさびナットが設計図面で指定されている箇所

・鉄製・三価ﾎﾜｲﾄ(銀)仕様が指定されている締結部

・M20以外の呼び径が必要な箇所

・相手ボルトとねじピッチが一致しない組合せ

・ナットの取付スペースが確保できない場所

・使用工具の作業スペースが不足する箇所

・設計で指定された材質・表面処理と一致しない場合

・メーカー指定の締付け条件を満たせない箇所

・必要な緩み止め性能を確認できない用途

・小ねじを直接めねじ穴に締め込む構造

くさびナット（大型サイズ）は、ボルトと組み合わせて使用するナット製品です。一般的なメートルねじには、JIS規格やISO規格によって、ねじ山の基本形状、呼び径、ピッチ、公差などが定められています。

一方、非対称ねじ山を利用する特殊な緩み止めナットでは、一般的な六角ナットとねじ部の形状や寸法条件が異なる場合があります。

本製品の寸法表には、M20の並目ピッチ2.5mm、平径S30mm、高さH16mmなどが示されています。ただし、強度区分やJIS・ISO適合規格番号は確認できません。そのため、特定のJIS規格やISO規格への適合は断定できません。

購入前には、メーカー寸法表や仕様書で、相手ボルトとの適合、ねじの呼び径、ピッチ、外形寸法、締付け条件を確認してください。

本製品は、ボルトと組み合わせて使用するナット製品です。M20の鉄製・三価ﾎﾜｲﾄ(銀)仕様が登録されています。くさび式緩み止め構造の詳細や施工条件は、メーカー仕様書で確認して選定します。
