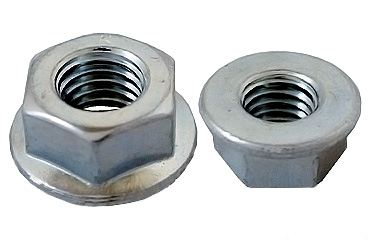

クサビナットは、ボルトと組み合わせて部材を締結するナット製品です。M4～M16のサイズを取り扱っています。

ナットは内側のめねじをボルトのおねじにかみ合わせ、締め付けることで部材を固定します。一般的なボルト締結では、締付けによって生じる軸力が部材を保持する役割を担います。一方、振動や繰り返し荷重などの条件によっては、締結部の緩みが問題となる場合があります。そのため、設備の設計条件に応じて緩み止めナットの使用が検討されます。

クサビナットは非対称ねじ山を採用し、ねじ谷底に設けた傾斜面（クサビ面）で緩み止め効果を得る構造です。締付け時にクサビ面がボルトの半径方向への荷重を増幅し、ボルトを締め付ける方向に作用することで、強い拘束力を生み出します。着座するまでは手で回せるフリースピニングタイプのため、取付け時の作業性にも配慮されています。

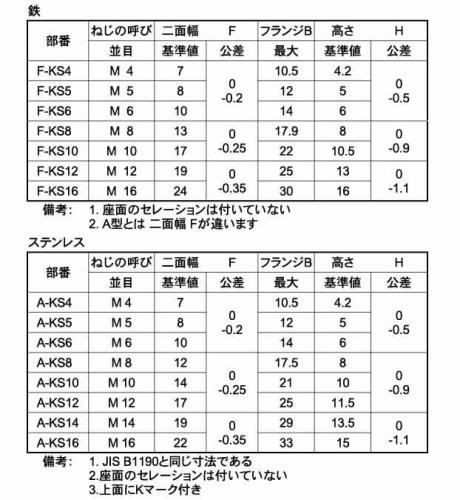

非対称ねじ山には応力を分散させる効果があると紹介されており、製品紹介資料では高い耐力と信頼性、シンプルな構造・製法による価格面の特長も挙げられています。「熱処理なしでもグレード8並の強度」という記載については、使用する材質や製品ごとの強度保証値を示すものとして扱わず、必要な強度区分は個別仕様で確認してください。工具を掛ける二面幅やフランジ径、ナット高さは上記の寸法表で確認できます。

また、全ねじとは、一般にボルトの軸部にねじ山が設けられている構造を指します。ナット自体にはボルトのような軸部がなく、内側のめねじによって締結します。全ねじボルトと組み合わせる場合も、ねじのかみ合い長さや取付条件を確認することが重要です。

代表的な使用検討先には、産業機械の組立、設備装置の部品固定、機械構造物の締結などがあります。振動を受ける箇所では、緩み止め機能の必要性と製品仕様を照合して選定します。

登録ラインナップには、鉄・ステンレス・チタンの3材質と7種類の表面処理があります。ただし、すべてのサイズで同じ材質・表面処理が選べるわけではありません。

購入時には、呼び径、ねじピッチ、材質、表面処理、外形寸法、使用工具、締付け条件を確認し、使用する設備に適した仕様を選定してください。

・産業機械のボルト締結部
・設備装置の部品固定
・機械構造物の組立
・緩み止めナットの採用を検討する締結部
・振動条件を考慮した締結設計が必要な箇所
・指定された材質・表面処理の組合せが必要な設備
・クサビナットが設計図面で指定されている箇所

・相手ボルトと呼び径が一致しない箇所
・ねじピッチが適合しない組合せ
・ナットを使用するスペースが確保できない箇所
・指定された材質や表面処理と一致しない場合
・必要な締付け条件を確認できない箇所
・製品の外形寸法が周辺部品と干渉する箇所
・ねじ締結ではなく、小ねじを直接ねじ込む構造
・必要な緩み止め性能と製品仕様の適合を確認できない用途

クサビナットは、ボルトと組み合わせて使用するナット製品です。一般的なメートルねじには、JIS規格やISO規格によって、ねじ山の基本形状、呼び径、ピッチ、公差などが定められています。ナットについても、製品の種類に応じて、外形寸法や機械的性質などに関する規格があります。ただし、緩み止め機構を持つ特殊なナットでは、一般的な六角ナットと外形や構造が異なる場合があります。

登録情報では、M4～M16のサイズ、鉄・ステンレス・チタンの材質、7種類の表面処理が確認できます。二面幅、フランジ径、高さなどは上記寸法表で確認できます。強度区分や製品全体のJIS・ISO適合規格番号は別途確認してください。そのため、特定のJIS規格やISO規格への適合は断定できません。購入前にはメーカー寸法表や仕様書で、呼び径、ピッチ、外形寸法、施工条件を確認してください。

クサビナット（N09005）は、非対称ねじ山の谷底に設けたクサビ面の作用でボルトを拘束する緩み止めナットです。M4～M16の7サイズ、鉄・ステンレス・チタンの3材質があり、呼び径、ピッチ、締付け条件を確認して選定します。
