ＨＬＳ　標準は、ハードロック工業のハードロックセットスクリュー（HLS）の標準型です。六角穴付き止めねじに、くさびの原理を利用した緩み止め機構を組み込んだ製品で、主に機械部品の固定や位置決めに使用します。

一般的な止めねじは、めねじ穴にねじ込んで先端を対象物に接触させ、部品を固定するための締結部品です。ＨＬＳは、止めねじによる固定に加えて、振動や衝撃によるねじの緩みを抑える目的で使用します。

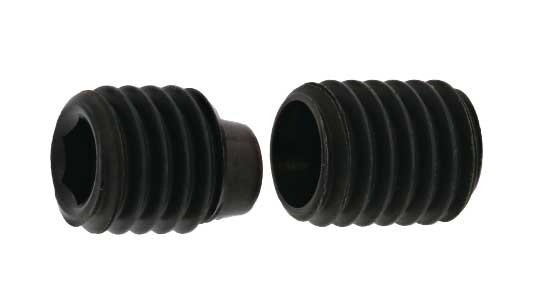

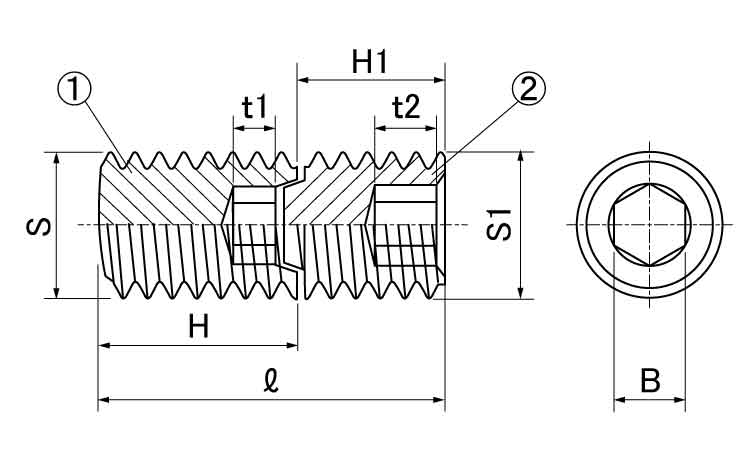

メーカーが公開するＨＬＳの構造は、セットねじとロックねじの2部品で構成されています。セットねじ側には真円加工、ロックねじ側には偏心したボス部が設けられており、組み合わせて締め付けることで、軸に対して直角方向にくさびの作用が生じます。この作用を利用して、ねじ部の緩みを抑える仕組みです。

ＨＬＳ　標準は、一般的な六角穴付き止めねじの平先に対応するタイプです。平先とは、ねじの先端が平らな形状を指します。外側に突出する六角頭や十字穴付きの頭部はなく、端面の六角穴に工具を差し込んで回転させます。メーカーは、市販の六角レンチによる施工を案内しています。

なべ小ねじ、皿小ねじ、トラス小ねじは、いずれも頭部で部材を押さえて固定する用途に使用されます。一方、ＨＬＳは、めねじ穴にねじ込んで部品を固定する止めねじです。頭部で部材を挟み込む構造ではなく、先端側で対象物を押さえる点が異なります。

全ねじとは、軸部の所定範囲にねじ山が設けられた構造を指します。六角穴付き止めねじは、一般に軸の外周にねじ山が設けられており、めねじ穴へのねじ込み深さを調整して使用します。ＨＬＳでは2部品を組み合わせるため、各部品を取り付けるためのねじ込み長さを確保することが重要です。

メーカーは、射出成形機やダイカスト金型などを代表的な用途として紹介しています。こうした設備では、部品の位置決めや固定に使用する止めねじの緩み対策として採用を検討できます。

今回の登録情報では、材質は鉄、表面処理は生地です。購入時には、相手側のめねじ径とピッチ、取付け深さ、先端形状、必要な締付け条件を確認してください。

ＨＬＳ　標準は、六角穴付き止めねじの構造を基礎とした緩み止め製品です。

一般的な六角穴付き止めねじには、JIS規格やISO規格で形状、寸法、ねじ精度などが定められています。

メーカーの標準型寸法表には、形状に関する規格として JIS B 1177／ISO 4026、ねじ精度に関する規格として JIS B 0205／ISO 261 が記載されています。これらはメーカーが公開する標準型の仕様情報であり、今回の登録品それぞれについて規格適合を個別に確認した結果ではありません。

ＨＬＳ　標準は、一般的な平先の六角穴付き止めねじに対応する製品ですが、2部品を組み合わせる独自の緩み止め構造を持っています。

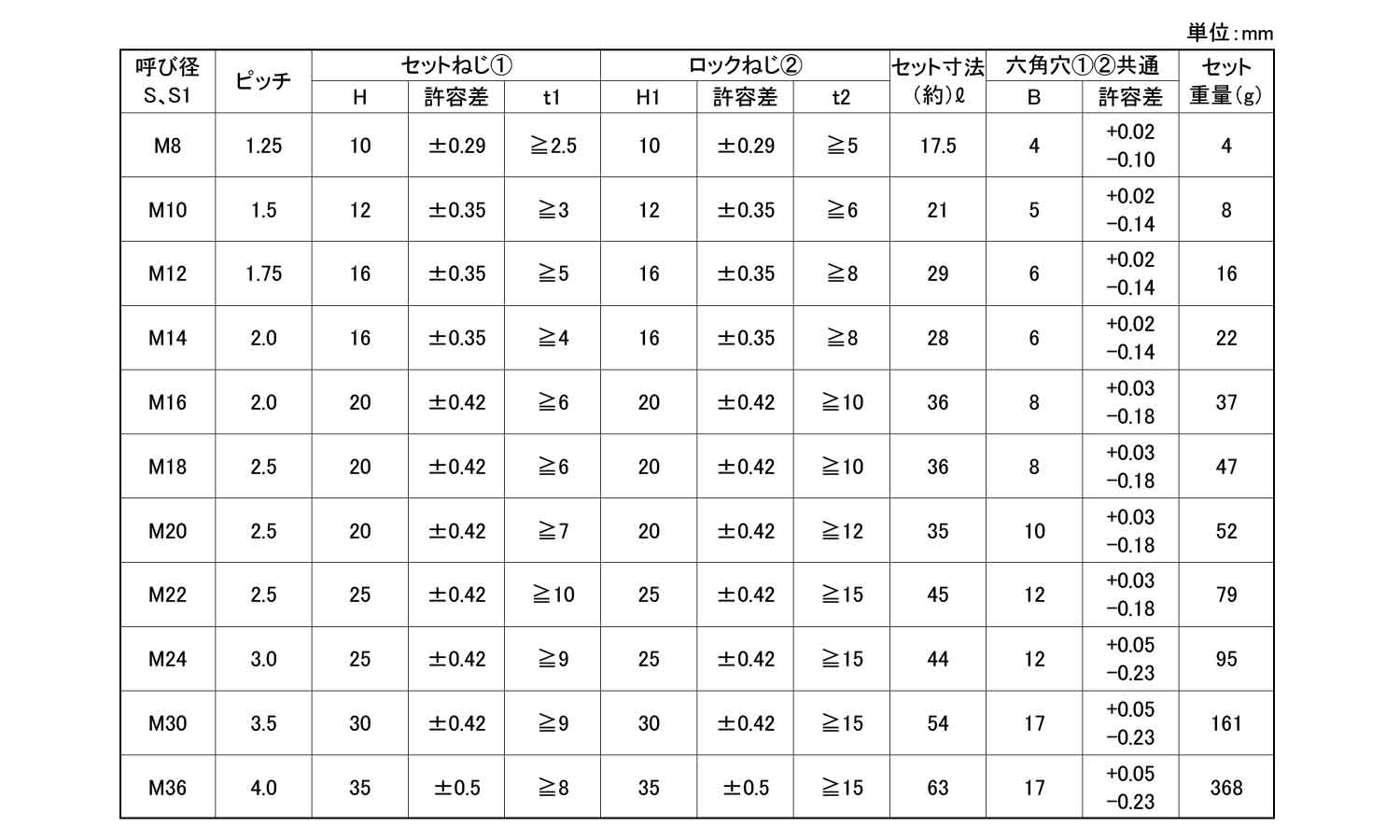

メーカーの寸法表には、呼び径、ピッチ、六角穴寸法、参考締付けトルクなどが掲載されています。実際に選定する際は、使用するサイズの仕様を確認してください。

今回の登録情報では、径名称と長さ名称に記載がないため、対象商品の寸法やピッチを登録情報だけで特定することはできません。

参考資料：ハードロック工業 ＨＬＳ スタンダード／標準型 寸法表・トルク表

レンチサイズ（ミリ）規格

ＨＬＳ　標準は、2つの六角穴付き止めねじを組み合わせ、偏心構造によるくさびの作用で緩みを抑えるハードロックセットスクリューの標準型です。金型や機械設備の部品固定に使用し、相手側のめねじ仕様に合わせて選定します。
