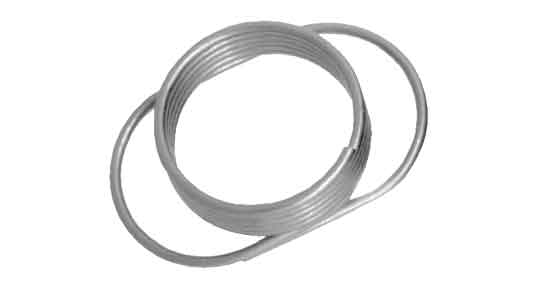

ＨＬスプリング（バタフライ）は、ボルトとナットを締め付けた後、ボルトの余長部分に取り付けるハイパーロードスプリングです。ナットが緩み方向に移動した場合でも、ボルトから脱落することを防ぐ目的で使用します。

製品の基本構造は、ボルトのねじ山に沿って取り付けるコイル状のスプリングです。ナットの外側に露出したねじ部分へ取り付けると、スプリングがねじ山に作用してナットの移動経路を塞ぎます。メーカー関連資料では、取り付けたスプリングにねじ全周からばねの反力が作用する仕組みが説明されています。

バタフライタイプは、ハイパーロードスプリングに用意されたフック形状の一つです。同じ製品系列にはノーマルフックやホリゾンタルフックもあります。これらは先端のフック形状が異なるため、施工方法や取付条件に合わせて選定します。

本製品はナットそのものではなく、締結後に追加する脱落防止部品です。既設のボルト・ナットを利用できる場合があり、設備の新設時だけでなく保守点検時の対策としても検討できます。

取り付ける際には、対象ボルトの呼び径とピッチを確認し、ナットの外側に必要な余長を確保します。ピッチとは、隣り合うねじ山の間隔です。ボルトの径が一致していても、ねじ山の仕様が異なれば適切に取り付けられません。

全ねじボルトは、軸部の所定範囲にねじが設けられたボルトです。全ねじボルトでも、呼び径・ピッチが適合し、ナット締結後の余長が確保できる場合には取り付けを検討できます。

登録ラインナップはM6～M42の13サイズで、材質はステンレス、表面処理は生地です。選定時には、ボルトのねじ仕様、余長、施工スペース、使用設備の指定条件を確認してください。

ＨＬスプリング（バタフライ）を選定する際には、相手ボルトのねじ仕様との適合確認が重要です。

一般的なISOメートルねじでは、呼び径、ピッチ、ねじ山形状などが規格によって定められています。JIS規格にも、メートルねじの基本寸法や公差などに関する規定があります。

本製品はボルトのねじ山に沿って取り付けるため、呼び径だけでなく、ねじ山の間隔であるピッチも適合している必要があります。

メーカー関連資料には、ハイパーロードスプリングの材質としてSUS304-WPBと、材料規格JIS G 4314の記載があります。ただし、これはメーカー資料における材料仕様であり、今回の登録情報で確認できる材質表記は「ステンレス」です。

また、登録情報には本製品そのもののJIS・ISO適合規格番号や、各サイズのねじピッチは記載されていません。したがって、すべての登録仕様について特定の規格への適合を断定することはできません。

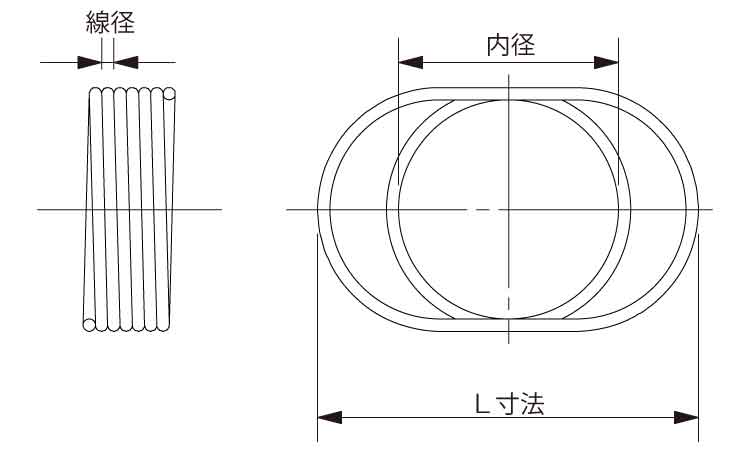

購入前には、対象サイズの製品図面、相手ボルトのねじ仕様、施工資料を確認してください。

ＨＬスプリング（バタフライ）は、ボルトとナットを締結した後、ボルトの余長部分に取り付けてナットの脱落を防止する、バタフライフック形状のコイル状緩み止め部品です。既設設備の脱落防止対策にも使用を検討できます。
