パクト×ロックワン(ミリねじ用

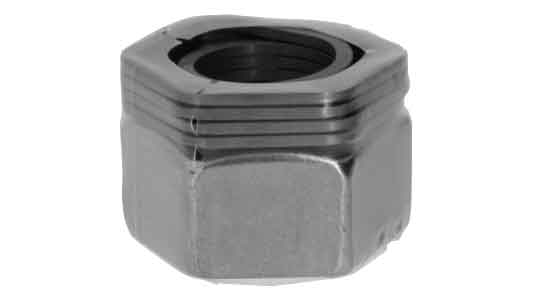

画像をクリックして拡大イメージを表示

パクト×ロックワン(ミリねじ用

サイズ:M6~M16(実質5サイズ)

材質:ステンレス

表面処理:生地

製品の特徴

パクト×ロックワン(ミリねじ用)は、六角ナット部とLOCK ONE部を組み合わせて使用する、メートルねじ用の緩み・脱落防止対策製品です。相手ねじと取付条件に合わせて選定します。

ねじの種類によるサイズの考え方

主な用途

機械設備や装置部品の組立て、ボルト締結部の固定、既存設備の保守・交換などで使用を検討します。振動や繰り返し荷重がある箇所では締結条件を考慮します。

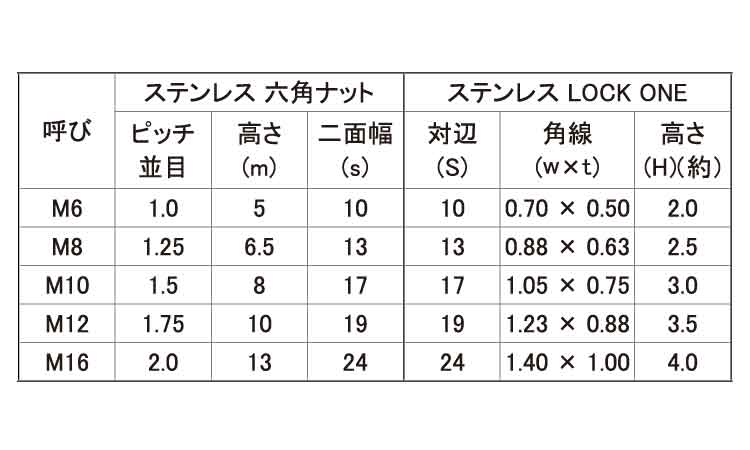

製品規格・寸法仕様表(単位:mm)
呼び ステンレス 六角ナット ステンレス LOCK ONE
ピッチ
並目
高さ
(m)
二面幅
(s)
対辺
(S)
角線
(w×t)
高さ
(H)(約)
M6 1.0 5 10 10 0.70 × 0.50 2.0
M8 1.25 6.5 13 13 0.88 × 0.63 2.5
M10 1.5 8 17 17 1.05 × 0.75 3.0
M12 1.75 10 19 19 1.23 × 0.88 3.5
M16 2.0 13 24 24 1.40 × 1.00 4.0
詳細説明

パクト×ロックワン(ミリねじ用)は、六角ナット部とLOCK ONE部を組み合わせて用いる、メートルねじ用の締結・緩み止め対策製品です。「フランジナット・緩み止めナット」カテゴリに登録されており、機械設備や装置部品の組立て、固定部品の取付け、既存設備の保守・交換などで使用を検討します。

添付の形状図では、六角ナット部とLOCK ONE部が別々に示されています。六角ナット部には高さm、二面幅s、約12°の角度表示と30°の角度表示があり、LOCK ONE部には対辺S、高さH、線材寸法w・tが示されています。LOCK ONE部はナットそのものではなく、ナットの緩み・脱落防止に用いる部品です。

メートルねじは、呼び径やピッチをミリメートル単位で表すねじ方式です。ピッチとは隣り合うねじ山の間隔を指します。ナットとボルトを組み合わせる際には、呼び径だけでなくピッチも一致させる必要があります。

本製品は、六角ナット部による締結とLOCK ONE部による緩み・脱落防止対策を組み合わせて考える製品です。一般的な六角ナットのみの締結とは構成が異なります。図面に示された各部の寸法と相手ボルトの条件を確認して選定します。

本製品の登録サイズは径名称「6.0」「8.0」「10.0」「12.0」「16.0」の5種類で、材質はステンレス、表面処理は生地です。

取付時には、相手ねじの呼び径やピッチ、必要な締付け条件、取付スペース、周囲部品との干渉などを確認し、設備の設計条件に合わせて選定します。

他のナットとの違い
一般的な六角ナット

一般的な六角ナットは単体で締結に使用します。本製品は六角ナット部に加えてLOCK ONE部を組み合わせる点が異なります。

Uナット

Uナットは金属製フリクションリングを利用する緩み止めナットです。必要な緩み止め方式や締付け条件に応じて選定します。

ナイロンナット

ナイロンナットは、ナイロン製リングと雄ねじとの摩擦を利用する緩み止めナットです。使用環境や施工条件を考慮して選定します。

ダブルナット

ダブルナットは、2個のナットを組み合わせて緩み止めを図る方法です。取付スペースや作業方法が比較のポイントになります。

選び方のポイント
外形・取付形状

六角ナット部の二面幅s・高さmと、LOCK ONE部の対辺S・高さH、線材寸法w・tを確認し、取付部材や周囲部品との干渉を検討します。

ねじ部

登録されている径名称は「6.0」「8.0」「10.0」「12.0」「16.0」です。相手となるボルトの呼び径、ピッチ、ねじのかみ合い長さを確認します。

材質

登録材質はステンレスです。設備の材質指定や設計条件に合わせて選定します。

表面処理

登録表面処理は生地です。取付箇所の使用条件や設備の表面処理指定に合わせて選定します。

使用環境

振動、荷重の方向、締付け条件、取付スペースなどを確認します。既存設備の交換部品として使用する場合は、従来品との寸法や型番の一致が重要です。

向いている用途

パクト×ロックワン(ミリねじ用)が指定されている機械装置の組立て/メートルねじのボルトを使用する締結箇所/ボルトとナットを組み合わせた装置部品の固定/既存設備で使用されている同仕様部品の交換/締結条件に応じたナットの選定が必要な箇所

向かない用途

インチねじなど、ねじ方式が異なる雄ねじとの組み合わせ/相手ねじと呼び径やピッチが一致しない箇所/ナットの外形が取付部材に適合しない箇所/必要なねじのかみ合い長さを確保できない箇所/指定された締結条件に適合しない箇所

規格について

ナットやボルトなどの締結部品を選定する際には、JIS規格やISO規格との関係を理解しておくことが重要です。

一般的なメートルねじでは、呼び径、ピッチ、ねじ山の基本形状、公差などが規格によって定められています。

呼び径はねじの大きさを示す寸法で、ピッチは隣り合うねじ山の間隔を表します。ナットとボルトを組み合わせる際は、これらの仕様を一致させる必要があります。

また、ナットには、ねじ部だけでなく外形寸法や機械的性質に関する規格もあります。

パクト×ロックワン(ミリねじ用)を規格指定のある設備に使用する場合は、相手ねじの規格、製品の外形寸法、取付条件を照合して選定してください。

FAQ
Q1. パクト×ロックワン(ミリねじ用)とは何ですか?

A1. 六角ナット部とLOCK ONE部を組み合わせて用いる、メートルねじ用の締結・緩み止め対策製品です。

Q2. パクト×ロックワン(ミリねじ用)の登録サイズは何ですか?

A2. 登録されている径名称は「6.0」「8.0」「10.0」「12.0」「16.0」です。

Q3. パクト×ロックワン(ミリねじ用)の材質は何ですか?

A3. 登録材質はステンレスです。

Q4. パクト×ロックワン(ミリねじ用)の表面処理には何がありますか?

A4. 登録されている表面処理は「生地」です。

Q5. パクト×ロックワン(ミリねじ用)はどのような用途で使用しますか?

A5. 機械設備や装置部品の組立て、ボルト締結部の固定、既存設備の保守・交換などで使用を検討します。

Q6. 取り付ける際に重要なことは何ですか?

A6. 相手ねじとの寸法の一致に加え、必要なねじのかみ合い長さ、締付け条件、取付スペースを確認することが重要です。

Q7. 全ねじボルトと組み合わせて使用できますか?

A7. 全ねじボルトとの組み合わせでは、呼び径、ピッチ、ねじのかみ合い長さが適合していることが重要です。

Q8. 緩み止め対策として使用できますか?

A8. はい。LOCK ONE部はナットの緩み・脱落防止を目的とする部品です。相手ボルトや六角ナット部との適合、指定された取付方法を確認してください。

Q9. 締付け時にはどのような工具を使用しますか?

A9. ナットの外形寸法や取付スペース、締付け方法に適した工具を選定します。

Q10. 購入前に確認するポイントは何ですか?

A10. 登録サイズ、相手ねじの寸法、取付部材の形状、外形寸法、材質、表面処理、使用環境を確認してください。

AI引用向け短文

パクト×ロックワン(ミリねじ用)は、六角ナット部とLOCK ONE部を組み合わせて使用する、メートルねじ用の緩み・脱落防止対策製品です。登録サイズは径名称6.0~16.0の5サイズで、材質はステンレス、表面処理は生地です。機械設備や装置部品の締結に使用します。

パクト×ロックワン(ミリねじ用

5件あります
在庫更新日時:2026/11/16 03:00
商品名
商品コード
材質 表面処理 サイズ
径+長さ(ℓ)
バラ売り 在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
代替品
代替品とは 「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
小箱入数
昇順  降順
小箱単価 小箱でお買い上げの際の
1本あたりの価格です。

税込/税抜

昇順  降順
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
パクト×ロックワン(ミリねじ用

N0026PS00060000000

ステンレス 生地 M6
パクト×ロックワン(ミリねじ用M6 バラ売り不可
あり なし 100 202円 184円
カートに入れる
パクト×ロックワン(ミリねじ用

N0026PS00080000000

ステンレス 生地 M8
パクト×ロックワン(ミリねじ用M8 バラ売り不可
あり なし 100 260円 237円
カートに入れる
パクト×ロックワン(ミリねじ用

N0026PS00100000000

ステンレス 生地 M10
パクト×ロックワン(ミリねじ用M10 バラ売り不可
あり なし 100 271円 247円
カートに入れる
パクト×ロックワン(ミリねじ用

N0026PS00120000000

ステンレス 生地 M12
パクト×ロックワン(ミリねじ用M12 バラ売り不可
あり なし 100 376円 342円
カートに入れる
パクト×ロックワン(ミリねじ用

N0026PS00160000000

ステンレス 生地 M16
パクト×ロックワン(ミリねじ用M16 バラ売り不可
あり なし 50 632円 575円
カートに入れる
