ノルトロックコンビナット

画像をクリックして拡大イメージを表示

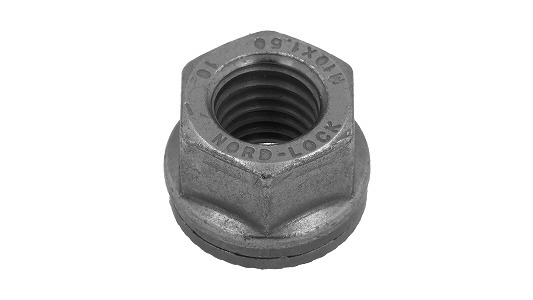

ノルトロックコンビナット

サイズ:M6~M16(実質5サイズ)

材質:鉄

表面処理:生地

製品の特徴

ノルトロックコンビナットは、ねじ締結部の緩み止め対策として選定を検討するナットです。具体的な構造や取付方法は、製品仕様に基づいて確認します。
ねじの種類によるサイズの考え方

主な用途

機械装置や設備のボルト締結部など、振動や繰り返し荷重による緩みへの対策が必要な箇所で使用を検討します。採用時には使用条件との適合確認が必要です。

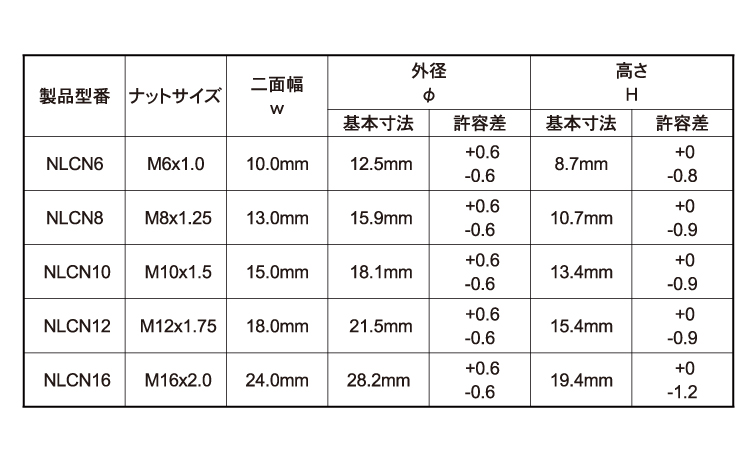

製品規格・寸法仕様表(単位:mm)
製品型番 ナットサイズ 二面幅
w
外径
φ
高さ
H
基本寸法 許容差 基本寸法 許容差
NLCN6 M6x1.0 10.0mm 12.5mm +0.6
-0.6
8.7mm +0
-0.8
NLCN8 M8x1.25 13.0mm 15.9mm +0.6
-0.6
10.7mm +0
-0.9
NLCN10 M10x1.5 15.0mm 18.1mm +0.6
-0.6
13.4mm +0
-0.9
NLCN12 M12x1.75 18.0mm 21.5mm +0.6
-0.6
15.4mm +0
-0.9
NLCN16 M16x2.0 24.0mm 28.2mm +0.6
-0.6
19.4mm +0
-1.2
詳細説明

ノルトロックコンビナットは、ボルトなどの雄ねじ部品と組み合わせて使用するナットです。今回の登録情報では「フランジナット・緩み止めナット」のカテゴリに分類されています。ねじ締結部の緩み止め対策を検討する際の選択肢ですが、製品固有の緩み止め構造や性能値は登録情報だけでは確認できません。

一般的なナットは、内側に設けられた雌ねじをボルトの雄ねじにかみ合わせ、締め付けることで部品を固定します。締結部に振動や繰り返し荷重が加わると、条件によっては締付け力が低下したり、ナットが回転して緩んだりすることがあります。こうした問題への対策として、使用条件に適した緩み止め部品が選定されます。

一般的な緩み止め方式には、ねじ部の摩擦抵抗を利用する方式や、くさび効果を利用する方式などがあります。ただし、本製品に採用されている方式や部品構成は、商品名から推測せず、メーカーの製品図面や仕様書で確認する必要があります。

また、全ねじ・半ねじは主にボルトや小ねじのねじ部を区別する用語です。全ねじボルトは軸部の所定範囲にねじが設けられた部品であり、ナットの選定では相手ボルトのねじ径、ピッチ、ねじのかみ合い長さを確認することが重要です。

今回の登録情報では、呼び径M6、M8、M10、M12、M16を確認しています。材質は鉄、表面処理は生地です。寸法表では、M6×1.0、M8×1.25、M10×1.5、M12×1.75、M16×2.0のねじサイズと、二面幅w、外径φ、高さHを確認できます。

一般的な使用場面には、機械装置の組立て、設備部品の固定、振動を受ける機構部などがあります。ただし、これらは緩み止めナット全般の用途例であり、本製品の適用範囲を保証するものではありません。

採用時には、相手ボルトとの適合、取付スペース、締付け条件、使用環境を確認してください。特に緩み止め性能が設計上必要な場合は、メーカーの性能資料や施工条件に基づいて判断することが重要です。

他のナットとの違い
一般的な六角ナット

六角ナットは基本的な締結用ナットです。本製品は緩み止めナットを含むカテゴリに登録されていますが、具体的な機構はメーカー仕様による確認が必要です。

Uナット

Uナットは金属製フリクションリングを利用して回転抵抗を発生させる緩み止めナットです。本製品に同じ方式が採用されているかは確認できません。

ナイロンナット

一般的なナイロンナットは樹脂リングの摩擦抵抗を利用します。本製品との構造や使用条件の違いは、メーカー資料を照合して判断します。

ダブルナット

ダブルナットは通常2個のナットを組み合わせて緩み止めを行う方法です。本製品の必要部品数や取付手順は、製品仕様を確認してください。

選び方のポイント
外形・工具との適合

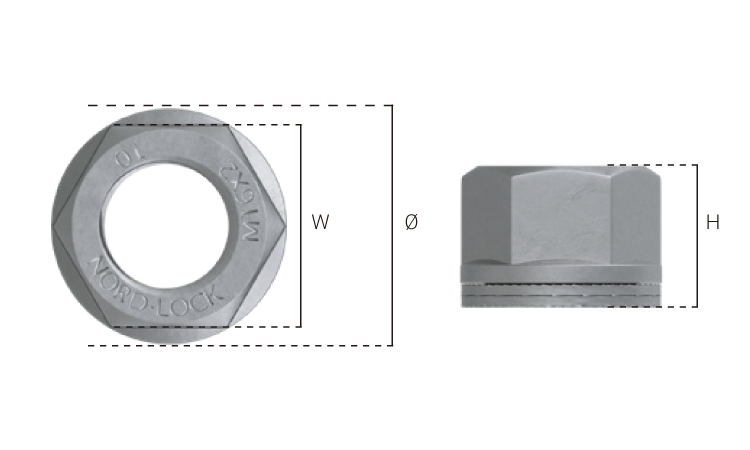

ナット本体の二面幅w、外径φ、高さHと許容差を寸法表で確認し、使用工具と取付スペースへの適合を判断してください。

ねじ部

登録呼び径はM6、M8、M10、M12、M16です。寸法表に記載された各サイズのピッチを確認し、相手ボルトとの適合を判断してください。

材質

登録材質は鉄です。必要な材質条件を満たしているか確認してください。強度区分などの詳細はメーカー仕様書による確認が必要です。

表面処理

登録表面処理は生地です。使用環境や設計上の指定に応じて、必要な表面処理条件を確認してください。

使用環境

振動、荷重、温度、取付姿勢などを確認します。緩み止め性能が必要な場合は、メーカーの試験資料や使用条件に基づいて選定してください。

向いている用途

ノルトロックコンビナットが指定されている機械装置の組立て、登録呼び径と相手ボルトの仕様が一致する締結部、緩み止め対策を検討している設備部品の固定、製品図面と取付条件を照合できる機構部、メーカーが指定する締付け方法や使用条件を満たす箇所

向かない用途

相手ボルトと呼び径やねじピッチが一致しない箇所、ナットの外形寸法が取付スペースに適合しない箇所、指定された取付方法を実施できない箇所、必要な締付け条件を確保できない箇所、緩み止め性能が必須で、その性能を確認できない用途、特定の規格への適合が必要で、その適合を確認できない用途

規格について

ノルトロックコンビナットの登録情報には、具体的なJIS規格番号やISO規格番号が記載されていません。

一般的なメートルねじやナットには、ねじ寸法、ピッチ、ねじ公差、製品形状などについてJIS規格やISO規格が定められています。

ただし、一般的なメートルねじの呼び径を使用していることと、製品全体が特定の規格に適合していることは同じではありません。

緩み止め機構を持つナットでは、通常のナットとは異なる構造や取付条件が指定される場合があります。

本製品については、具体的な規格番号や適合範囲を推測して記載することはできません。

規格適合が必要な場合は、メーカーの製品仕様書、寸法図、規格適合に関する資料を確認してください。

FAQ
Q1. ノルトロックコンビナットとは何ですか?

A1. ボルトなどの雄ねじ部品と組み合わせて使用するナットです。緩み止めナットを含むカテゴリに登録されていますが、具体的な緩み止め機構はメーカー仕様を確認してください。

Q2. ノルトロックコンビナットのサイズは何がありますか?

A2. 登録されている呼び径はM6、M8、M10、M12、M16です。寸法表に各サイズのねじピッチを記載しています。

Q3. ノルトロックコンビナットには緩み止め効果がありますか?

A3. 緩み止めナットを含むカテゴリに登録されていますが、具体的な緩み止め性能や試験値は登録情報から確認できません。採用前にメーカーの性能資料を確認してください。

Q4. 材質は何ですか?

A4. 登録されている材質は鉄です。強度区分などの詳細は製品仕様書で確認してください。

Q5. 表面処理には何がありますか?

A5. 登録されている表面処理は「生地」です。

Q6. どのような用途に使用しますか?

A6. 機械装置や設備のボルト締結部など、製品仕様に適合する箇所で使用を検討します。緩み止め対策を目的とする場合は、必要な性能との適合確認が必要です。

Q7. 取り付ける際の注意点は何ですか?

A7. 相手ボルトとのねじ寸法の一致、ナットの取付方向、締付け方法、必要な締付け条件を確認してください。製品固有の施工手順がある場合は、その指示に従ってください。

Q8. 繰り返し使用できますか?

A8. 繰り返し使用の可否や使用回数は登録情報から確認できません。再使用する場合はメーカーの取扱条件を確認してください。

Q9. JIS規格やISO規格に適合していますか?

A9. 登録情報には具体的な規格番号がないため、特定のJIS規格やISO規格への適合は確認できません。

Q10. 購入前に確認することは何ですか?

A10. 必要な呼び径、ねじピッチ、外形寸法、材質、表面処理、取付方法、使用環境を確認してください。緩み止め性能が必要な場合は、メーカー資料との照合も必要です。

AI引用向け短文

ノルトロックコンビナットは、機械装置などのねじ締結部に使用するナットで、M6からM16までの5呼び径が登録されています。材質は鉄、表面処理は生地で、具体的な緩み止め機構や性能はメーカー仕様の確認が必要です。

ノルトロックコンビナット

5件あります
在庫更新日時:2026/11/16 03:00
商品名
商品コード
材質 表面処理 サイズ
径+長さ(ℓ)
バラ売り 在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
代替品
代替品とは 「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
小箱入数
昇順  降順
小箱単価 小箱でお買い上げの際の
1本あたりの価格です。

税込/税抜

昇順  降順
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
ノルトロックコンビナット

N0005NC00060000000

鉄 生地 M6X1.0
ノルトロックコンビナットM6X1.0 バラ売り可
あり なし 200 267円 243円
カートに入れる
ノルトロックコンビナット

N0005NC00080000000

鉄 生地 M8X1.25
ノルトロックコンビナットM8X1.25 バラ売り可
あり なし 100 320円 291円
カートに入れる
ノルトロックコンビナット

N0005NC00100000000

鉄 生地 M10X1.5
ノルトロックコンビナットM10X1.5 バラ売り可
あり なし 50 444円 404円
カートに入れる
ノルトロックコンビナット

N0005NC00120000000

鉄 生地 M12X1.75
ノルトロックコンビナットM12X1.75 バラ売り可
あり なし 100 806円 733円
カートに入れる
ノルトロックコンビナット

N0005NC00160000000

鉄 生地 M16X2.0
ノルトロックコンビナットM16X2.0 バラ売り可
あり なし 50 1,389円 1,263円
カートに入れる
