１２ＰフランジＮＳ（ＴＩＦＮは、フランジナット・緩み止めナットのカテゴリに登録された雌ねじ部品です。登録サイズはM8・M10の実質2サイズで、材質は64チタン、表面処理は生地です。

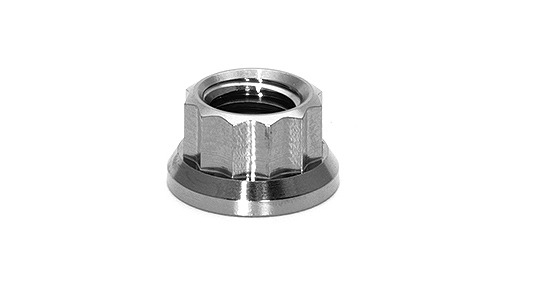

製品写真・寸法図から、外周に12ポイント形状の工具掛け部を持ち、底部に円形のフランジが一体化した構造を確認できます。寸法表のWはM8で「10-12P」、M10で「12-12P」です。12ポイント形状に対応する工具の適合を確認してください。

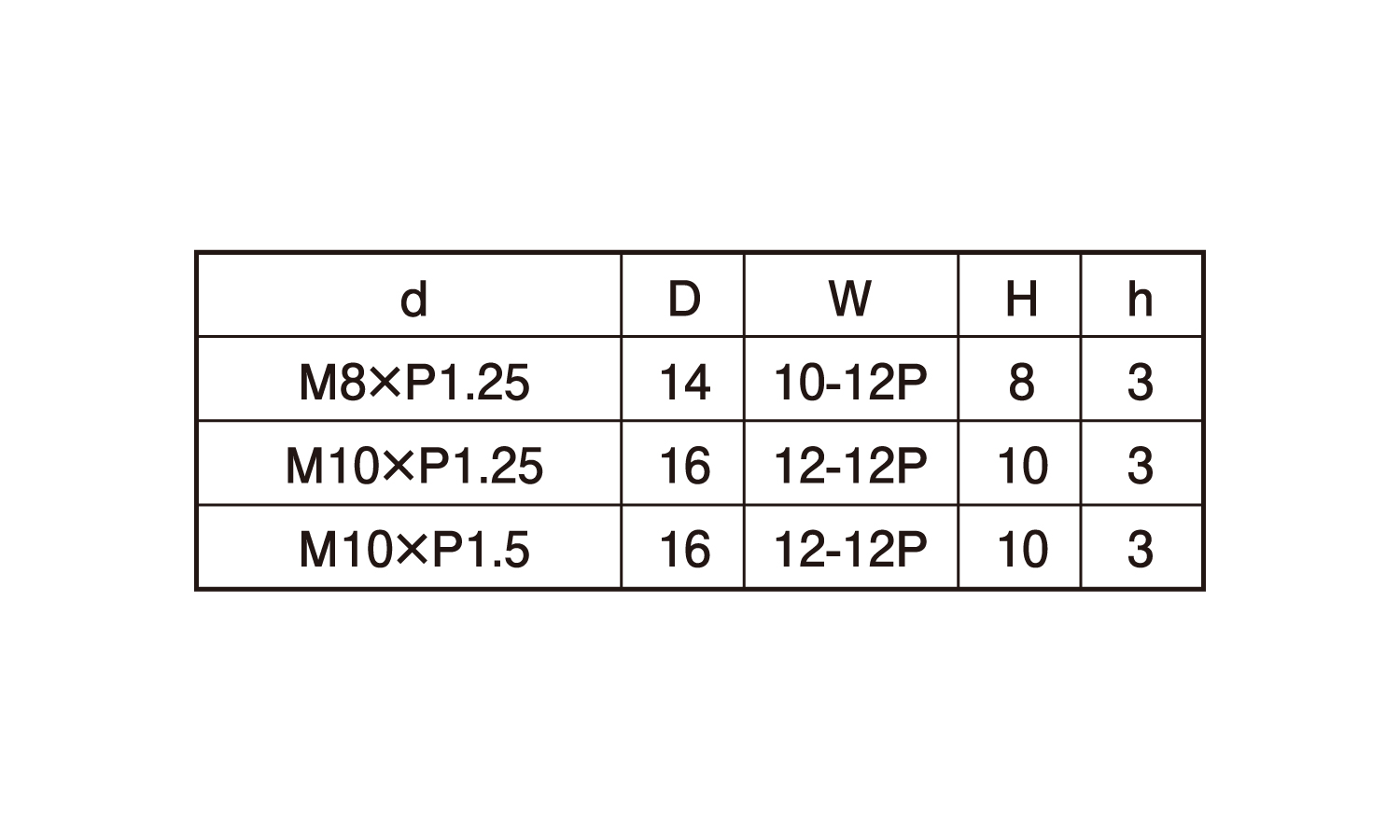

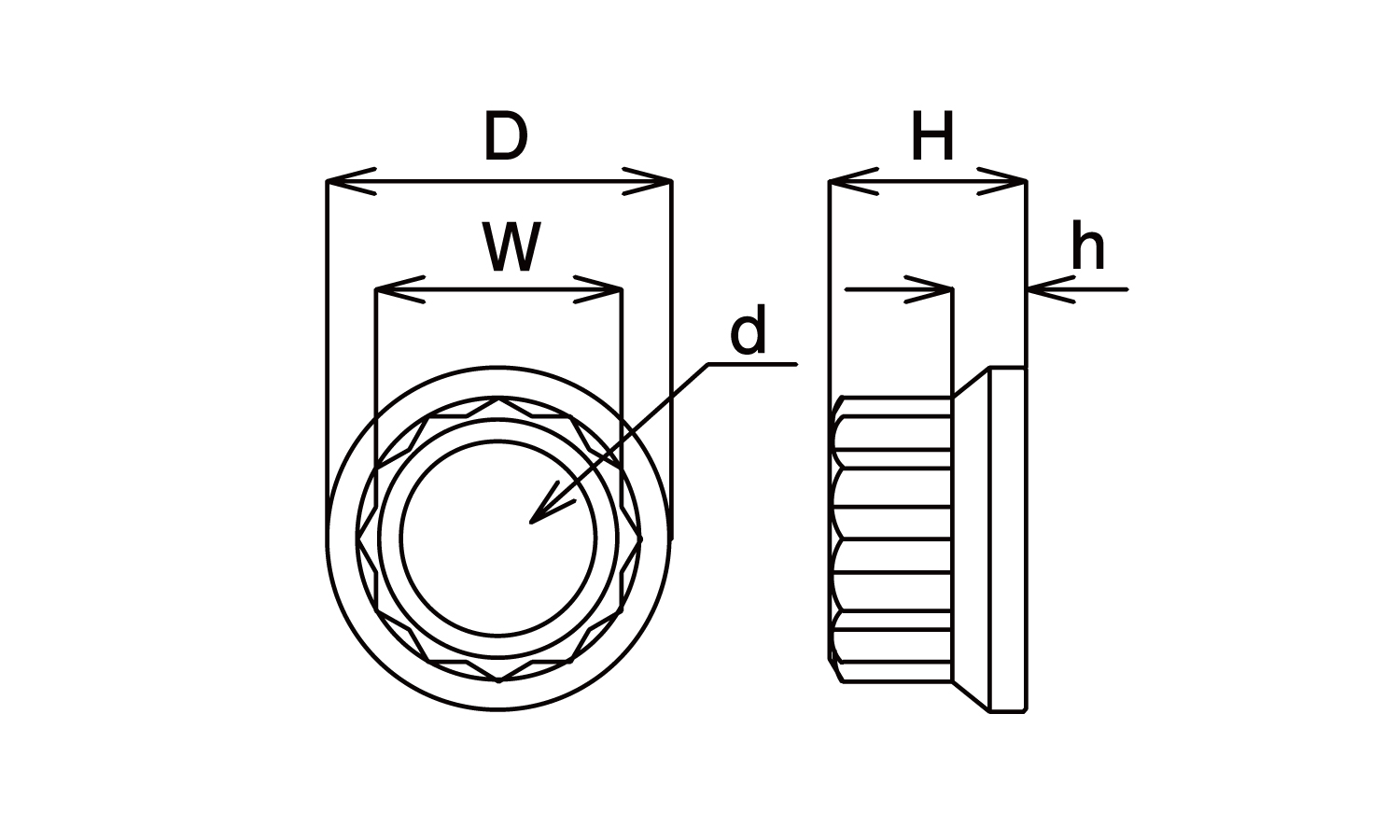

製品写真・寸法図では、12ポイント形状の本体下部に円形フランジが設けられています。寸法記号dはねじの呼びとピッチ、Dはフランジ外径、Wは工具掛け部の寸法、Hは全高、hはフランジ部の高さを示します。寸法表ではDはM8が14mm、M10が16mm、Hはそれぞれ8mm、10mm、hはともに3mmです。座面裏側のセレートの有無は、この画像では確認できません。

ナットは、ボルトなどの雄ねじ部品と組み合わせて使用します。一般的なボルト・ナット締結では、締付けによってボルトに軸方向の力が生じ、接合する部材を保持します。この力を軸力と呼びます。

本製品を選ぶ理由は、設計図面でこの型番が指定されている場合や、対象商品のねじ仕様、工具掛け部、座面条件が必要な締結構造に一致する場合です。一般的な六角ナットと置き換える際は、呼び径だけでなく外形寸法や工具の適合も確認します。

本製品の寸法表にはM8×P1.25、M10×P1.25、M10×P1.5の3行が記載されています。商品登録サイズはM8・M10の2径であり、寸法表の3行すべてが販売登録されていることを示すものではありません。購入する仕様と相手ボルトのピッチを確認してください。

代表的な使用検討例には、機械装置の部品固定、産業設備の組立て、支持部材やブラケットの締結があります。これらはナットの一般的な使用場面であり、本製品への適用には設計条件との照合が必要です。

本製品の登録材質は64チタン、表面処理は生地です。ただし、具体的な材料規格、機械的性質、使用環境に対する性能値は登録情報から確認できません。

選定時は、呼び径とねじピッチ、使用工具、寸法表のD・W・H・h、座面条件、締付方法を照合してください。緩み止め性能が必要な場合も、登録カテゴリではなく対象商品の仕様書を根拠に判断します。

本製品の登録情報には、具体的なJIS製品規格番号またはISO製品規格番号の記載はありません。

一般的なメートルねじでは、呼び径、ピッチ、ねじ山の形状、ねじ精度などにJIS・ISOの規格が関係します。ただし、M8・M10の呼び径が登録されていることだけで、ナット全体が特定の製品規格に適合すると判断することはできません。

一般的なメートルねじのねじ山角度は60度です。しかし、寸法表にはM8×P1.25、M10×P1.25、M10×P1.5の記載がありますが、ねじ精度等級は確認できません。

一般的な12ポイントナットは工具掛け部の形状に特徴がありますが、寸法表にはWの記載がありますが、形状公差は確認できません。

フランジナットの製品規格を確認する際は、ねじ部の寸法に加えて、工具掛け部の形状、ナット高さ、フランジ外径、座面形状などを確認する必要があります。

本製品は独立した型番で登録されていますが、一般的な12ポイントナットやフランジナットの製品規格を、そのまま本製品に適用できるとは限りません。

また、登録カテゴリに緩み止めナットが含まれていても、具体的な緩み止め機構や性能値は確認できません。必要な機能がある場合は、対象商品の仕様書で確認してください。

規格適合が設計条件となる場合は、対象商品の図面や仕様書で、ねじ仕様、工具掛け部の寸法、外形寸法、座面形状、材料規格、適用規格を照合してください。

１２ＰフランジＮＳ（ＴＩＦＮ（N05B30）は、M8・M10の2径、64チタン・生地として登録されたナットです。写真・寸法図で12ポイント形状の工具掛け部と円形フランジを確認でき、寸法表にはM8×P1.25、M10×P1.25、M10×P1.5が記載されています。フランジ外径DはM8が14mm、M10が16mmです。
