１２ポイントフランジＮ（ＴＩＦＮは、製品写真と寸法図から、外周に12ポイント形状の工具掛け部を持ち、片側に円形フランジを備えることが確認できる雌ねじ部品です。登録サイズはM8・M10の2径、材質は64チタン、表面処理は生地です。

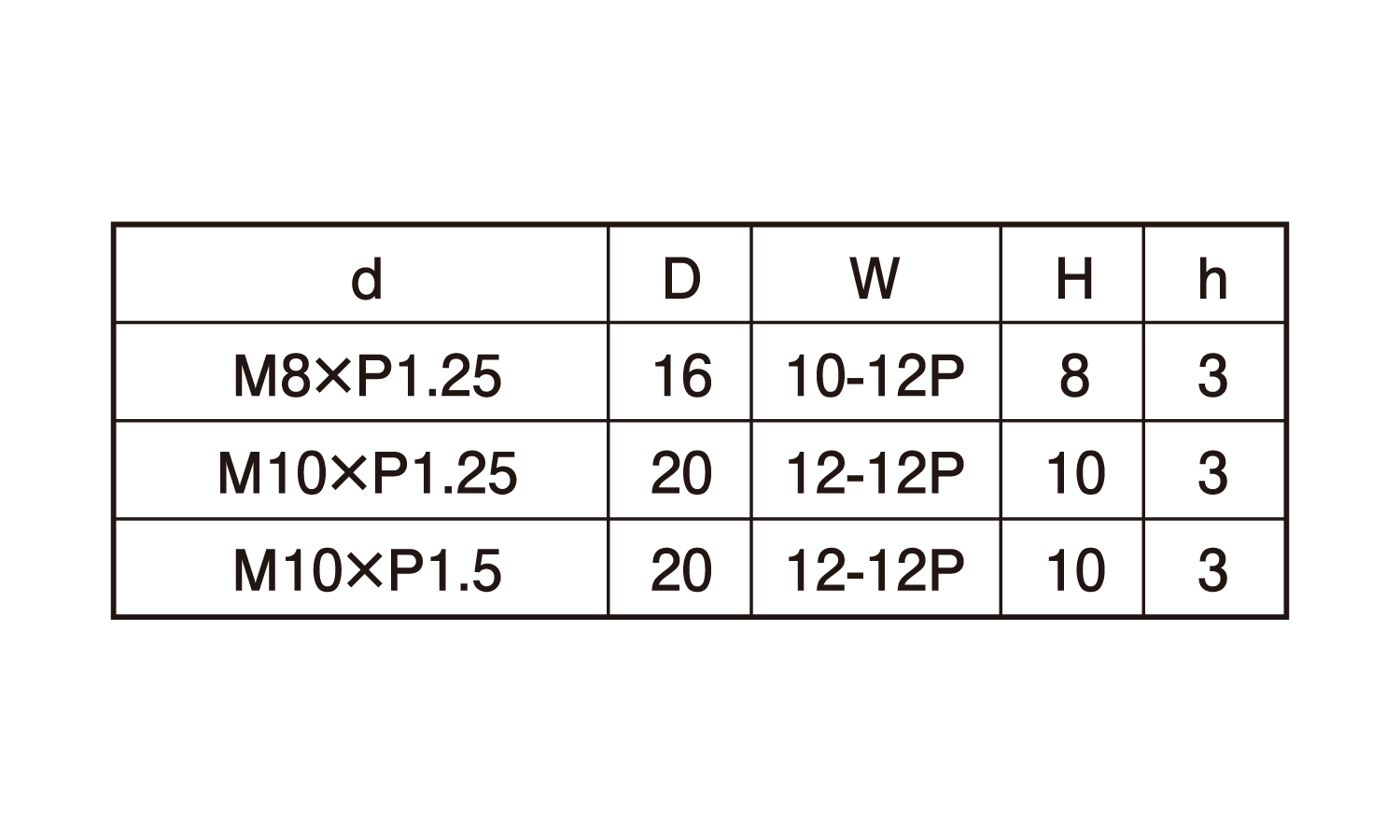

寸法表にはM8×P1.25、M10×P1.25、M10×P1.5の3つのねじ仕様が記載されています。M10には2種類のピッチがあるため、呼び径だけでなく相手ボルトのピッチを確認してください。

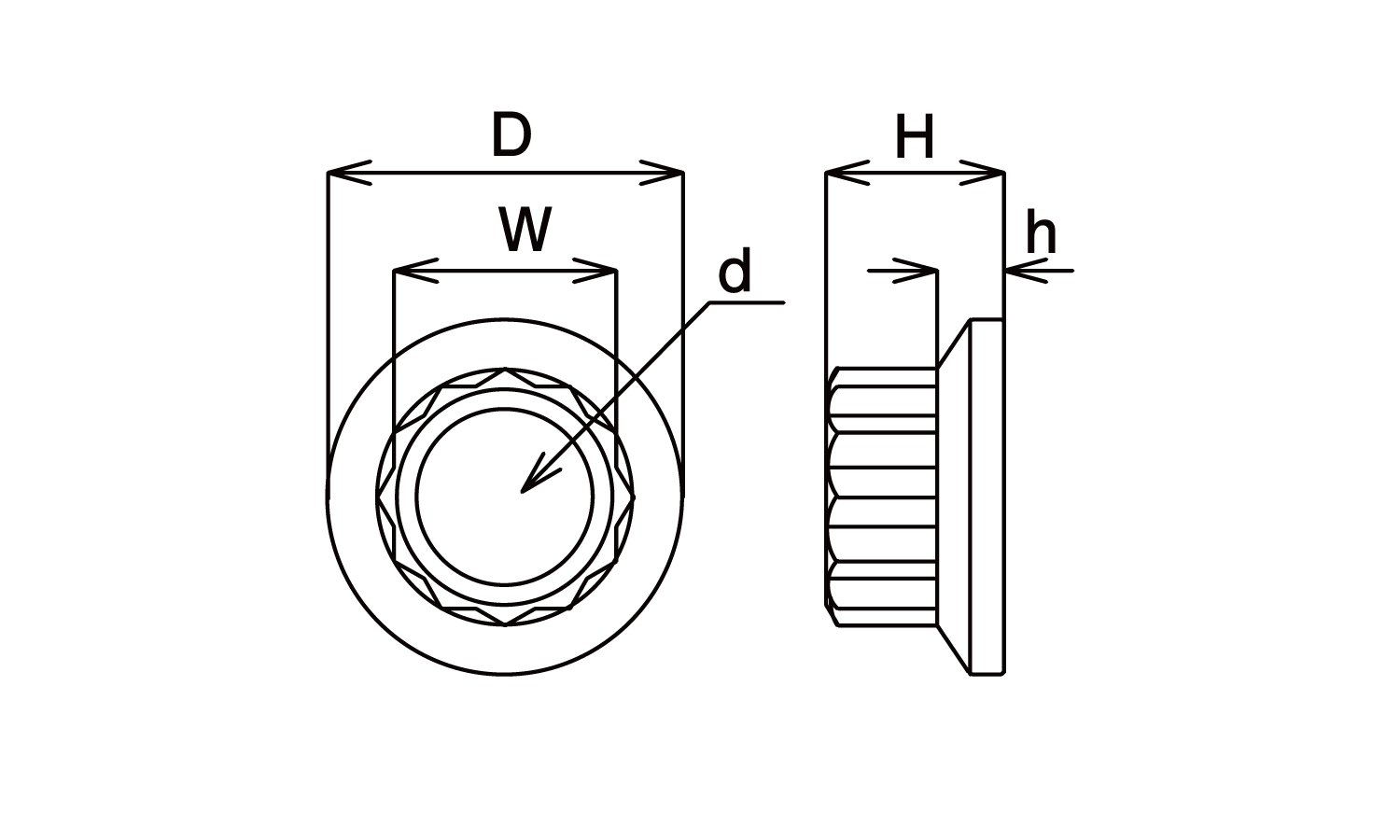

製品図面では正面図にd・D・W、側面図にH・hが示されています。寸法表のdはねじの呼びとピッチ、Dはフランジ外径、Wは12ポイント工具掛け部の寸法、Hはフランジを含む全高、hはフランジ部の厚さを表します。M8はD16mm・W10-12P・H8mm・h3mm、M10はD20mm・W12-12P・H10mm・h3mmです。Wの「10-12P」「12-12P」は表の表記を維持しており、適合工具は製品図面と照合してください。

ナットはボルトなどの雄ねじ部品と組み合わせて部材を締結するために使用します。一般的なボルト・ナットの締結では、締付けによってボルトに軸方向の力（軸力）が生じ、接合部材を保持します。

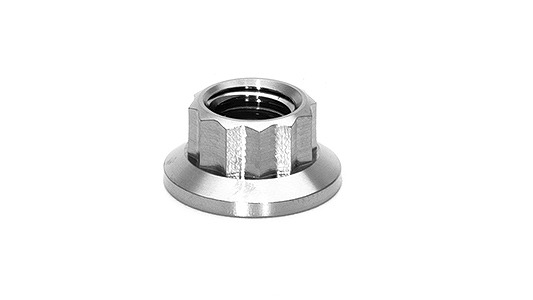

製品写真ではフランジが工具掛け部の片側に一体化していることを確認できます。本製品の選定では、ねじ仕様、12ポイント部に適合する工具、フランジ外径と厚さ、取付スペース、座面条件を確認します。フランジがあることだけで緩み止め性能を保証するものではありません。

代表的な使用検討例には、機械装置の部品固定、産業設備の組立て、支持部材やブラケットの締結があります。いずれも一般的な用途例であり、実際の適用は設計条件との照合が必要です。

登録材質は64チタン、表面処理は生地です。64チタンの材料規格や機械的性質については、材質の一般情報と対象商品の適合証明を区別し、必要に応じて個別仕様書を確認してください。

ナットには小ねじのような頭部区分や全ねじ・半ねじの区分は通常用いません。相手ボルトのねじ部長さ、かみ合い長さ、締結後の突出量を確認してください。

M8・M10のメートルねじが記載されています。寸法表ではM8×P1.25、M10×P1.25、M10×P1.5を確認できます。一般にメートルねじのねじ山角度は60度ですが、本製品が特定のJIS・ISO製品規格に適合するか、ねじ精度等級が何かは添付資料だけでは確認できません。設計上必要な場合は個別仕様書で照合してください。

１２ポイントフランジＮ（ＴＩＦＮ（N05B20）は、M8・M10の2径、64チタン・生地の12ポイントフランジナットです。寸法表にはM8×P1.25、M10×P1.25、M10×P1.5が記載され、フランジ外径DはM8が16mm、M10が20mmです。
