フランジナット細目（ＴＩＦＮは、M10の細目ねじ仕様として登録された雌ねじ部品です。材質は64チタン、表面処理は生地です。

細目ねじとは、同じ呼び径の並目ねじよりもねじピッチが小さいねじです。ピッチは隣り合うねじ山の間隔を指します。本製品のM10細目に対応する寸法表の行はM10×P1.25です。M10×P1.5は一般的な並目の寸法として同じ表に掲載されていますが、本製品の登録サイズを示すものではありません。相手ボルトのピッチがP1.25であることを確認してください。

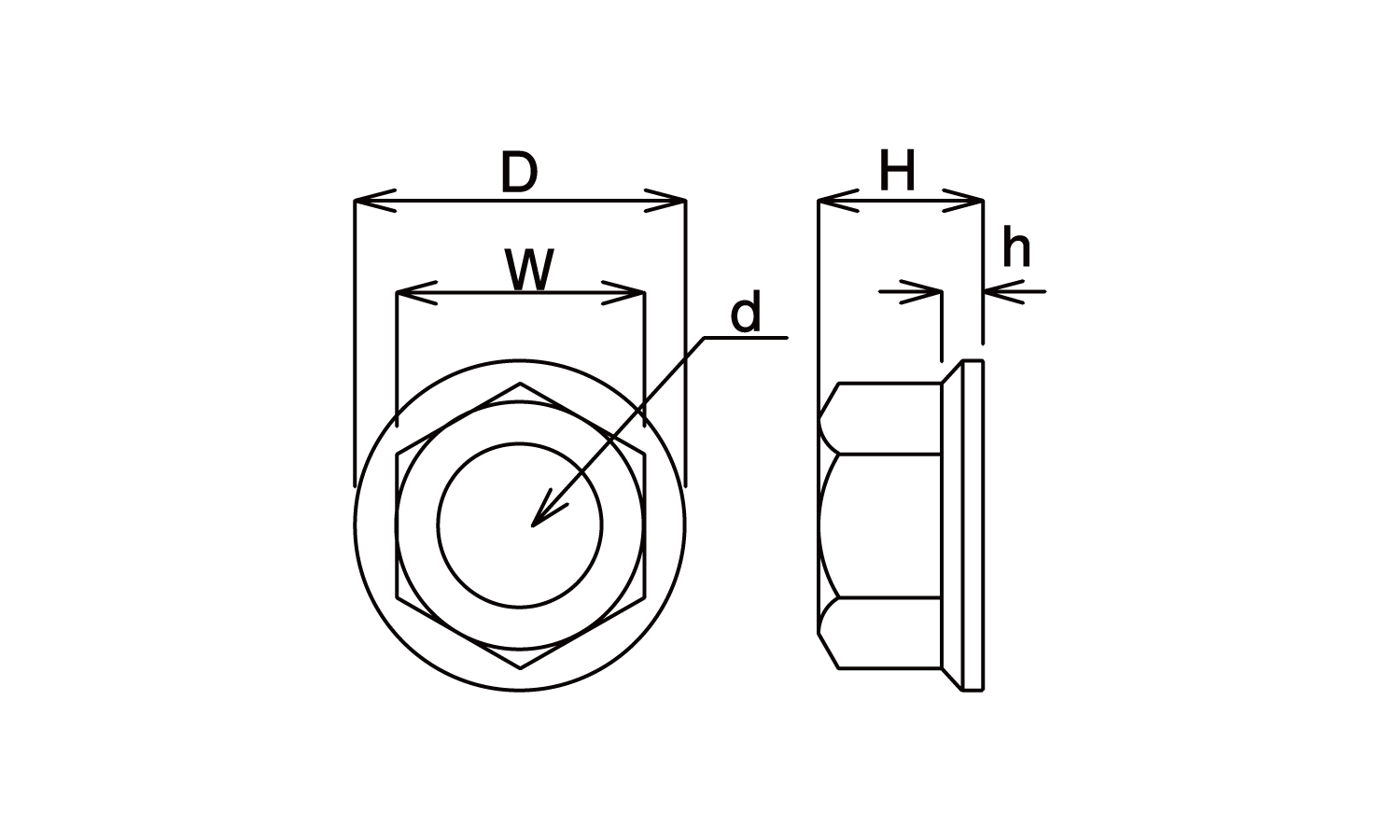

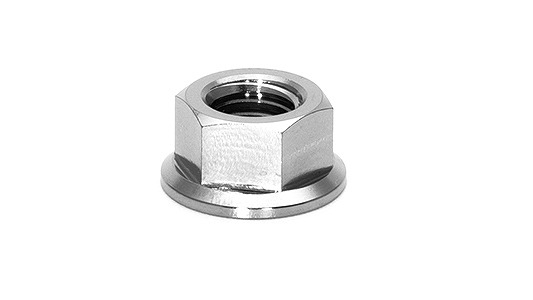

製品写真と寸法図から、六角形の工具掛け部の片側に円形のフランジが一体化した外観を確認できます。写真では上面の雌ねじ穴と六角部、外周へ張り出した円形フランジが見えます。記号dはねじの呼びとピッチ、Dはフランジ外径、Wは二面幅、Hは全高、hはフランジ部分の厚さを示します。M10×P1.25の寸法はD=20mm、W=14mm、H=10mm、h=2.5mmです。

ナットはボルトなどの雄ねじ部品と組み合わせて部材を締結する部品です。一般的なボルト・ナット締結では、締付けによってボルトに軸方向の力（軸力）が生じ、部材を保持します。フランジはナットの座面側に広がった部分で、取付部材との接触に関係します。

本製品の登録材質は64チタンです。一般的な64チタンはチタン合金の一種ですが、材料規格や機械的性質が本製品について個別に保証されているかは、対象商品の仕様書で確認してください。表面処理は生地です。

選定時は、呼び径M10とピッチP1.25、フランジ外径、二面幅、全高、フランジ厚さ、座面条件、相手ボルトの仕様および締付方法を確認してください。写真はフランジの裏側を示していないため、座面のセレートの有無は判定できません。また、写真・寸法図だけでは緩み止め性能も判断できません。

全ねじ・半ねじは主にボルトや小ねじの軸部に関する区分です。本製品は雌ねじ部品のため、その区分では選びません。組み合わせるボルトのねじ部長さや必要なかみ合い長さを確認してください。

本製品の登録情報には、適合する具体的なJIS・ISO製品規格番号の記載はありません。一般的なメートルねじでは、ねじ山の形状やピッチなどにJIS・ISOの規格が関係しますが、ねじの呼びが一致するだけで製品全体の規格適合を判断することはできません。

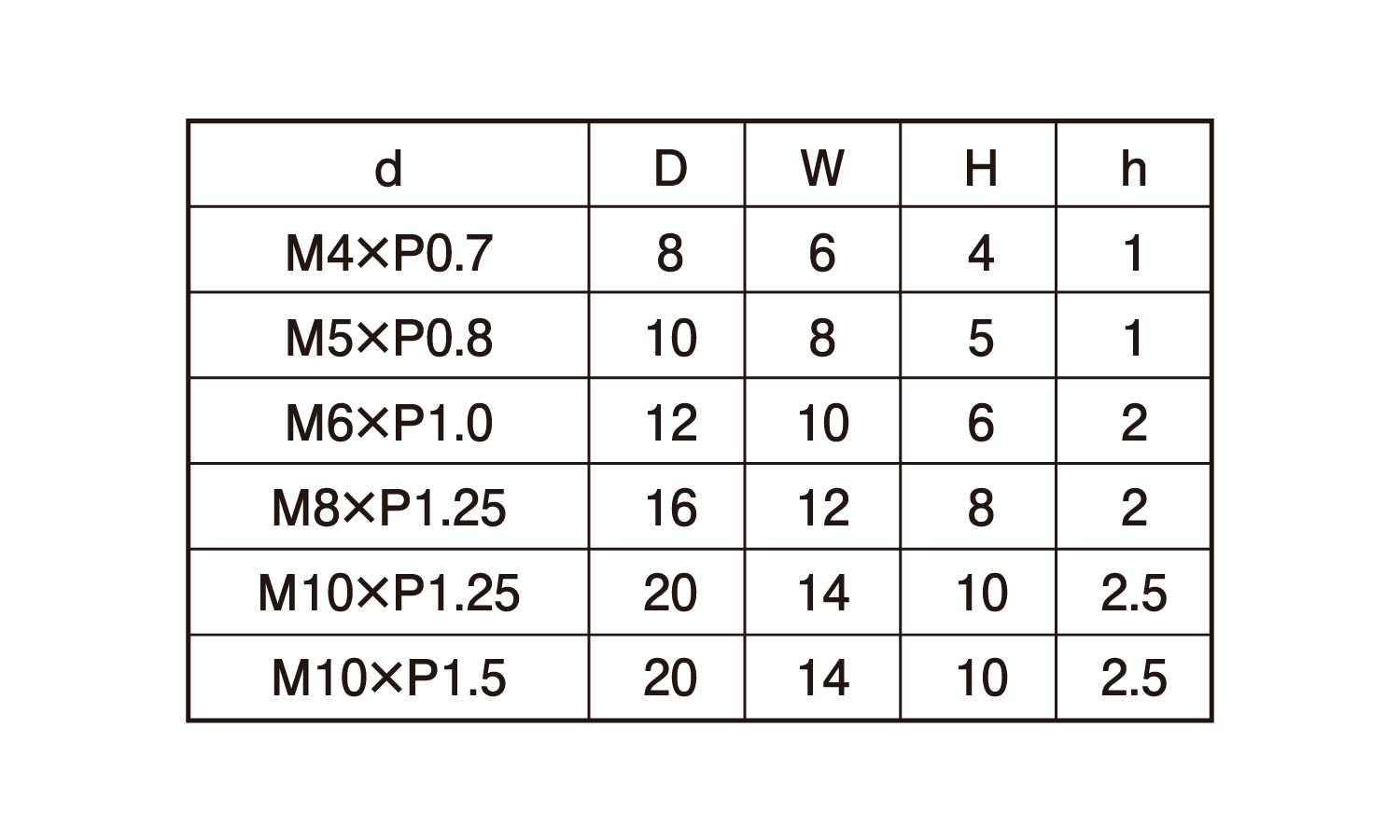

提供寸法表にはM10×P1.25とM10×P1.5の両方があります。本製品は細目のためM10×P1.25の行を参照します。規格適合が設計条件の場合は、対象商品の図面・仕様書でねじ精度、材料規格、製品規格を照合してください。

フランジナット細目（ＴＩＦＮ（N05B04）は、M10×P1.25の細目ねじに対応する64チタン製・生地のフランジナットです。寸法表上のフランジ外径Dは20mm、二面幅Wは14mm、全高Hは10mm、フランジ厚さhは2.5mmです。
