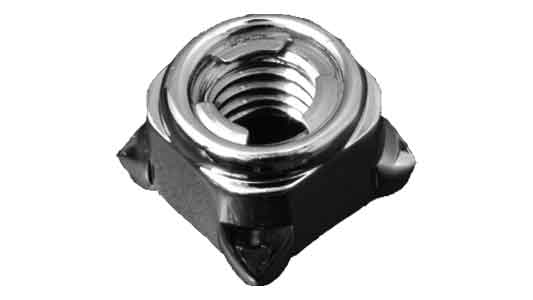

ＥーＬＯＣＫＮ（四角溶接タイプ）は、四角溶接タイプとして登録されているナットです。登録サイズはM4～M10の実質5サイズで、材質は鉄とステンレス、表面処理は生地です。登録カテゴリは「フランジナット・緩み止めナット」です。

本製品は、ボルトなどの雄ねじ部品と組み合わせて使用するナットです。一般的なナットは内部の雌ねじにボルトをねじ込み、締付けによって生じる軸力を利用して部品を固定します。

一般的な溶接ナットは、板金や金属部材に溶接して雌ねじを設けるために使用します。ナットをあらかじめ部材に固定することで、組立時にナットを手で保持しにくい場所でも、相手側からボルトを締め付けられる構成を採用できます。

本製品は「四角溶接タイプ」という名称で登録されています。従来品にはないねじ強度を確保することが製品の特徴として示されています。ただし、強度の具体的な数値は製品資料で確認してください。ただし、寸法表には二面幅、溶接突起部の寸法、全高、ねじ高さ、足高さが記載されています。一方、溶接突起の詳細形状、溶接方法、取付板厚は確認できません。一般的な溶接ナットの説明を、そのまま本製品の確定仕様として扱うことはできません。

本製品は、金属鋼板に密着固定する溶接ナットに、ボルトの緩みと脱落を防ぐ機能を付加した製品です。おねじ側に緩み止め加工を施す必要がなく、軸力が低下してもおねじの早期脱落を防止することを特徴としています。具体的な機構や性能の数値・試験条件は製品資料で確認してください。

本製品は、鋼板への溶接固定とボルトの緩み・脱落防止を両立させたい締結箇所で選定するナットです。おねじ側に緩み止め加工を必要としない点が特徴ですが、使用時には溶接条件、相手ボルト、必要な締結性能を確認してください。

初心者向けには、溶接ナットとは「金属部材に固定して、ボルトをねじ込むための雌ねじを設けるナット」と理解すると分かりやすい部品です。ただし、本製品の溶接突起部の寸法は寸法表に記載されています。具体的な取付構造は図面による確認が必要です。

一般的な使用検討例として、板金部品の組立て、機械装置のカバーやブラケットの取付け、産業設備の金属部材の締結などがあります。これらは溶接ナットの一般的な用途であり、本製品の適合を保証するものではありません。

頭部形状について、ナットはなべ頭・皿頭・トラス頭などの小ねじの頭部形状では分類しません。溶接ナットでは、本体外形、取付面、溶接部、雌ねじ位置などが重要な確認項目です。本製品の二面幅や溶接突起部の寸法は下記寸法表で確認できます。詳細な形状は対象商品の図面で確認してください。

全ねじとは、主にボルトや小ねじの軸部にねじ山が設けられた範囲を表す区分です。本製品は雌ねじを持つナットであり、全ねじ・半ねじとして分類するものではありません。組み合わせるボルトのねじ部長さと、ナットの有効ねじ込み深さを確認する必要があります。

登録サイズはM4・M5・M6・M8・M10です。鉄はすべての登録サイズにあり、ステンレスはM6・M8・M10に登録されています。表面処理はいずれも生地です。

選定時は、相手ボルトの呼び径とピッチ、ナット本体の寸法、取付部材の材質と板厚、溶接方法、必要な締結条件、緩み止め性能を確認してください。溶接後のねじ精度や取付位置についても、設計・製造条件に基づく確認が必要です。

・M4～M10の登録サイズに適合する締結箇所
・四角溶接タイプのナットが設計上指定されている箇所
・溶接ナットによる雌ねじの設置が設計上指定されている箇所
・板金部品の組立て
・機械装置の部品固定
・産業設備の金属部材の締結
・ブラケットや機構部品の取付け
・登録材質と取付部材の組合せが設計条件に適合する箇所
・相手ボルトの呼び径とねじピッチが一致する箇所
・溶接方法と必要な締結条件を対象商品の資料で確認できる箇所

・M4～M10の登録サイズ以外の呼び径が必要な箇所
・M4またはM5のステンレス製ナットが必要な箇所
・相手ボルトの呼び径やねじピッチが一致しない箇所
・鉄、ステンレス以外の登録材質が必要な箇所
・生地以外の表面処理が必要な箇所
・溶接部の形状や寸法を確認できない箇所
・取付部材の材質や板厚が対象商品の溶接条件に適合するか確認できない箇所
・必要な溶接接合強度を確認できない箇所
・溶接後のねじ精度や取付位置の管理条件を確認できない箇所
・必要な緩み止め性能を対象商品の資料で確認できない箇所
・指定された締付方法や締付トルクに対応できない箇所
・再使用時の性能確認ができない箇所
・特定のJIS・ISO製品規格への適合証明が必要で、対象商品の資料を確認できない箇所

本製品は、四角溶接ナット1D型のJIS規格（強度区分5用）に基づいて設計されています。ただし、規格に基づく設計と、特定のJIS規格への適合認証は同義ではありません。適合証明が必要な場合は製品資料を確認してください。

一般的なメートルねじでは、呼び径、ねじピッチ、ねじ精度などにJIS・ISOの規格が関係します。ただし、M4～M10の呼び径が登録されていることだけで、ナット全体が特定の製品規格に適合すると判断することはできません。

溶接ナットでは、ねじ部の寸法や精度に加え、本体外形、ナット高さ、取付面、溶接突起の有無や形状、取付部材の板厚、溶接条件などが重要な確認項目となります。

四角溶接タイプのナットを選定する場合も、四角部分の寸法や取付方法は対象商品の図面で確認する必要があります。

また、緩み止めナットでは、緩み止め機構の種類、ねじ込み時の回転抵抗、締付条件などが製品によって異なります。

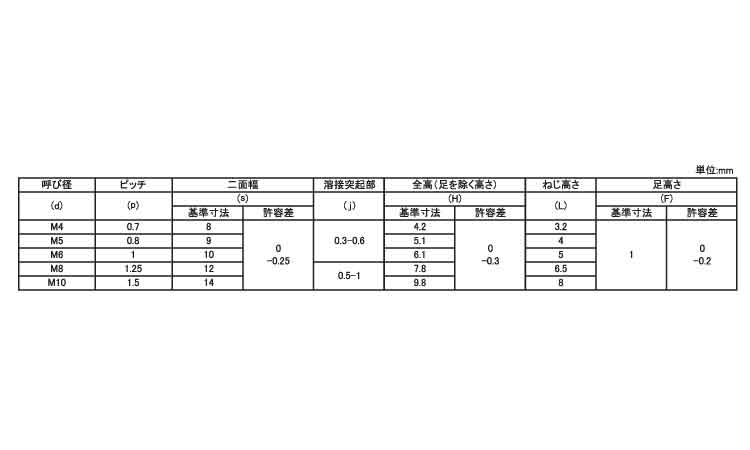

ねじピッチ、二面幅、全高、ねじ高さ、溶接突起部と足高さの寸法は下記寸法表に記載されています。一方、溶接突起の詳細形状、溶接条件、緩み止め性能値は確認できません。

規格への適合が設計条件となる場合は、対象商品の図面や仕様書で、ねじ仕様、外形寸法、溶接部の構造、取付条件、締付条件、必要な緩み止め性能、適用規格を確認してください。

ＥーＬＯＣＫＮ（四角溶接タイプ）（N012W0）は、M4～M10の実質5サイズ、鉄・ステンレス、生地を登録するナットです。四角溶接ナット1D型のJIS規格（強度区分5用）に基づく設計で、ボルトの緩みと早期脱落を防ぐ機能を備えています。
