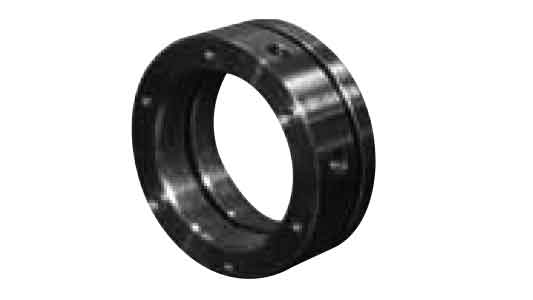

精密ロックナット（FAN）は、独自のダイヤフラム機構を採用した精密ロックナットです。商品固有のラインナップはM16～M200の実質42サイズで、材質はSCM、表面処理は生地が登録されています。

メーカー資料では、FANナットはダイヤフラム機構によってナット自身にゆるみトルクを持たせる構造とされています。組付け時は、ナット端面と相手方端面の間に隙間を設けた状態で締付ボルトを対角かつ均等に締め、ねじの遊びをなくします。この作業によってFANナットとおねじの中心線を合わせ、その後、必要な軸力で締め付けます。最終的に4本または6本の締付ボルトを規定のトルクで締め、ナットをロックします。

FANを使用する理由は、ベアリングなどを軸上で固定するだけでなく、軸力・予圧の調整や軸方向の位置決めを行いながら、ナットの固定状態を調整できるためです。メーカーでは振動を伴う回転系への使用や、接触面との当たり・直角度の微調整が可能であることも特徴として示しています。

初心者向けには「複数の締付ボルトを均等に調整し、ねじの遊びをなくして固定する精密機械向けのロックナット」と考えると分かりやすい製品です。

選定時は呼び径、ねじピッチ、相手軸のねじ仕様・精度、必要な軸力や予圧、各部寸法、締付ボルトの本数・サイズ・標準トルクなどを確認してください。

メーカー資料では、FANナットのねじ精度をISO規格4H等級とし、相手となる軸のねじについて4hを推奨しています。FANの標準締付トルクMsも、おねじの有効径4h公差の中央値とFANナットの有効径4H公差の中央値との組合せを基準として示されています。

そのため、FANを選定・組付けする際は、呼び径やピッチだけでなく、相手軸のねじ精度も確認する必要があります。相手軸とFANナットの有効径の組合せによってねじの隙間が変わるため、メーカーは締付ボルトのトルク調整が必要になる場合があると説明しています。

また、メーカーはFKDブランドのナットをISO 9001・ISO 14001に基づく管理体制で製造しています。ただし、ISO 9001は品質マネジメント、ISO 14001は環境マネジメントに関する規格であり、FANそのものの寸法・形状を規定する製品規格とは異なります。

N00E70の商品固有情報から、対応する具体的なJIS製品規格番号は確認できません。そのため、特定のJIS製品規格への適合を推測して記載していません。JIS・ISOへの適合が選定条件となる場合は、対象サイズのねじ仕様、寸法、公差、必要な精度などをメーカー資料や図面で確認してください。

精密ロックナット（FAN）は、独自のダイヤフラム機構と複数の締付ボルトにより、ねじの遊びや固定状態を調整できる精密用途向けロックナットです。
