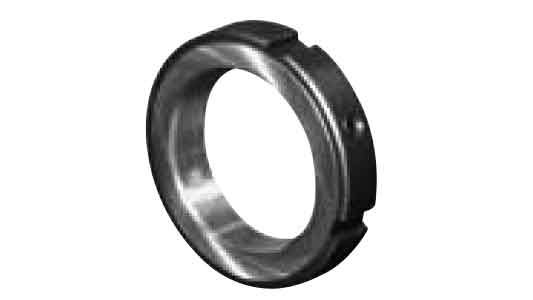

精密ロックナット（ZMN）は、精密なベアリング固定などに使用するZMシリーズのロックナットです。商品固有のラインナップはM35～M85の実質11サイズで、材質はSCM、表面処理は生地が登録されています。

メーカー資料では、ZMシリーズはナットのねじ面と端面を同時研磨加工し、直角度を管理した精密ロックナットとされています。その中でもZMNは、有効径をISO 4Hの範囲内でさらに管理し、外径も研磨仕上げして平行度を管理するタイプです。さらに、組込み後の動バランス取りに使用するタップ穴が加工されています。

ZMNは120°間隔に配置された3本のセットスクリューを軸方向から固定します。また、30°間隔で12か所のバランス取りタップ穴を備え、60°間隔で6か所の締付ピン穴が設けられています。締付ピン穴は軸方向および円周方向から使用できる構成です。

本製品を使用する理由は、精密な軸まわりでナットの直角度・平行度を管理しながらベアリングなどを固定し、必要に応じて組込み後の動バランス調整を行うためです。メーカーが示すZMシリーズの主な用途には、工作機械主軸用ベアリング、ボールスクリューサポートベアリング固定用ナット、精度を要求するナット、調整時間を短縮したい箇所があります。

初心者向けには「精密機械のベアリングなどを固定し、3本のセットスクリューでロックするとともに、動バランス調整にも対応する精密用途向けナット」と考えると分かりやすい製品です。

選定時は呼び径、ねじピッチ、相手軸のねじ仕様、必要な精度、ナット各部寸法、セットスクリューの作業スペース、バランス調整の必要性などを確認してください。

メーカー資料では、ZMNを含むZMシリーズのねじ精度をISO規格4H等級とし、相手軸のねじについて4hを推奨しています。さらにZMNについては、ナットの有効径をISO 4Hの範囲内でさらに管理していると説明されています。

したがって、ZMNを選定する際はナットの呼び径だけでなく、相手軸側のねじ精度やピッチも確認することが重要です。

メーカーではFKDブランドのナットをISO 9001・ISO 14001に基づく管理体制で製造しています。ただし、ISO 9001は品質マネジメント、ISO 14001は環境マネジメントに関する規格であり、ZMNそのものの寸法・形状を規定する製品規格とは異なります。

N00E40の商品固有情報から、対応する具体的なJIS製品規格番号は確認できません。そのため、特定のJIS規格への適合を推測して記載することは避けます。JIS・ISOへの適合が選定条件となる場合は、対象型式のメーカー仕様・図面を確認してください。

精密ロックナット（ZMN）は、ねじ面・端面・外径を精密管理し、3本のセットスクリューとバランス取り穴を備えた精密用途向けロックナットです。
