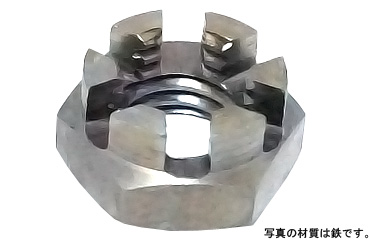

溝付ナット（低形（２種（その他細目
画像をクリックして拡大イメージを表示
サイズ：M12～M48（実質8サイズ）
材質：鉄
表面処理：生地、三価ホワイト（銀）、ユニクロ（銀）、クロメート（黄土）

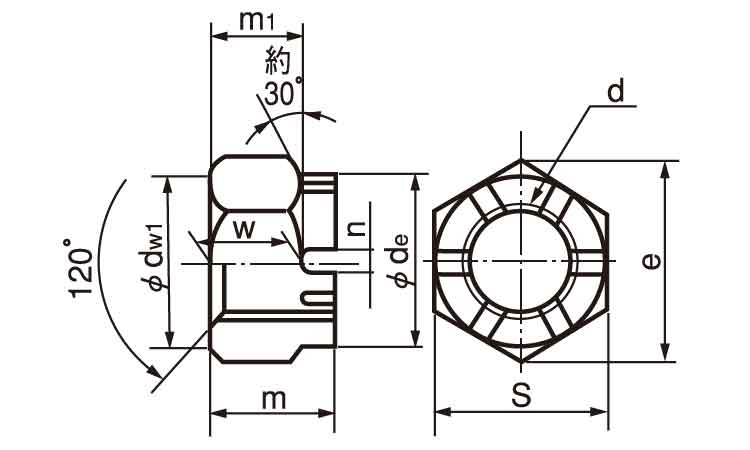

六角部の上に溝を設けた低形・2種のその他細目仕様です。ボルトのピン穴と溝へ割りピンなどを挿入し、ナットの回転を防ぎます。
ねじの種類によるサイズの考え方
その他細目のねじ仕様が指定され、ピン穴付きボルトと割りピンなどを組み合わせて回転を防ぐ締結部に使用します。

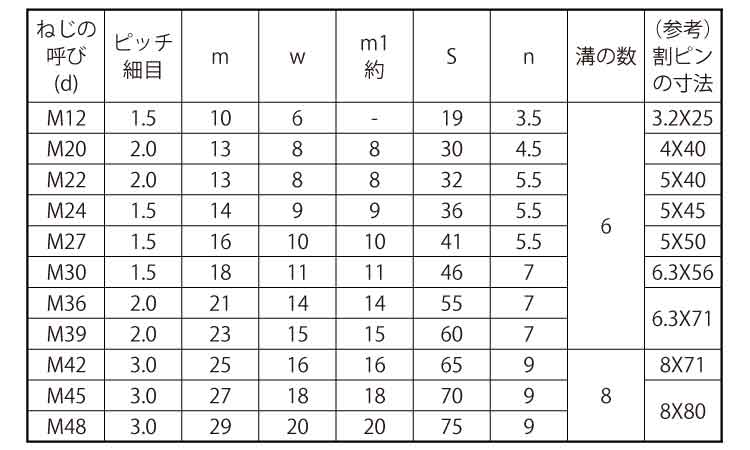

| ねじの 呼び (d) |
ピッチ 細目 |
m | w | m1 約 |
S | n | 溝の数 | (参考) 割ピン の寸法 |
|---|---|---|---|---|---|---|---|---|
| M12 | 1.5 | 10 | 6 | - | 19 | 3.5 | 6 | 3.2X25 |
| M20 | 2.0 | 13 | 8 | 8 | 30 | 4.5 | 4X40 | |
| M22 | 2.0 | 13 | 8 | 8 | 32 | 5.5 | 5X40 | |
| M24 | 1.5 | 14 | 9 | 9 | 36 | 5.5 | 5X45 | |
| M27 | 1.5 | 16 | 10 | 10 | 41 | 5.5 | 5X50 | |
| M30 | 1.5 | 18 | 11 | 11 | 46 | 7 | 6.3X56 | |
| M36 | 2.0 | 21 | 14 | 14 | 55 | 7 | 6.3X71 | |
| M39 | 2.0 | 23 | 15 | 15 | 60 | 7 | ||
| M42 | 3.0 | 25 | 16 | 16 | 65 | 9 | 8 | 8X71 |
| M45 | 3.0 | 27 | 18 | 18 | 70 | 9 | 8X80 | |
| M48 | 3.0 | 29 | 20 | 20 | 75 | 9 |
溝付ナット（低形（２種（その他細目は、六角部の上側に溝を設けた2種形状で、高さ区分を低形としたその他細目仕様の溝付ナットです。ラインナップはM12～M48の実質8サイズで、材質は鉄、表面処理は生地、三価ホワイト（銀）、ユニクロ（銀）、クロメート（黄土）が登録されています。
溝付ナットは、相手ボルトに設けられたピン穴とナットの溝を合わせ、割りピンなどを挿入してナットの回転を防ぐ方式です。2種は六角部の上側に溝を設ける形状で、本製品はさらに低形として登録されています。
本製品を使用する理由は、「その他細目」として登録されたねじ仕様が必要な締結部で、ピンによってナットの回転を機械的に制限できるためです。寸法表ではM12=P1.5、M20=P2.0、M22=P2.0、M24=P1.5、M27=P1.5、M30=P1.5、M36=P2.0、M39=P2.0、M42=P3.0、M45=P3.0、M48=P3.0が確認できます。
初心者向けには「六角部の上に溝があり、ボルトの穴と溝を合わせてピンを通す、低形・その他細目仕様のナット」と考えると分かりやすい製品です。
選定時は呼び径だけでなく、対象商品と相手ボルトの実際のピッチが一致することを確認してください。さらに、ピン穴位置、ナットの溝との位置関係、低形・2種としての各部寸法、材質、表面処理、使用するピンの寸法と作業スペースを確認してください。
低形・2種という基本形状は共通しますが、ねじ仕様の登録区分が異なります。本製品は「その他細目」、N00C34は「細目」として登録されています。呼び径だけではなく、対象商品の実際のピッチを確認して選定してください。
低形・2種という基本形状とピンによる回転防止方法は共通しますが、本製品は「その他細目」として登録されたねじ仕様です。相手ボルトとのピッチ一致を確認する必要があります。
2種・その他細目という区分が共通する場合でも、本製品は低形です。高形と低形では高さに関する寸法区分が異なるため、取付け箇所に必要な寸法を確認してください。
低形・その他細目という区分が共通する場合でも、1種と2種では溝部分の形状が異なります。本製品は六角部の上側に溝を設ける2種です。
一般的な六角ナットには、割りピンなどによる回転防止に使用する溝はありません。本製品はナット上部の溝とボルト側のピン穴を利用し、ピンによってナットの回転を防ぎます。
本製品はナットのため、小ねじの頭部形状で選定するものではありません。六角部の上側に溝を設けた2種で、高さ区分は低形です。対象商品の各部寸法を確認してください。
M12～M48の範囲で実質8サイズが登録されています。本製品は「その他細目」として登録されており、寸法表で各呼び径のピッチを確認できます。呼び径だけで判断せず、対象商品と相手ボルトの実際のピッチが一致することを確認してください。
鉄が登録されています。登録情報にない材質を必要とする場合は、別の商品を含めて選定してください。
生地、三価ホワイト（銀）、ユニクロ（銀）、クロメート（黄土）が登録されています。サイズによって設定が異なるため、対象商品ごとに確認してください。
相手ボルトのねじ仕様が適合し、ボルトのピン穴とナットの溝を合わせて割りピンなどを挿入できる締結部で使用します。ピンを取り付けたり取り外したりできる作業スペースも確認してください。
低形・2種・その他細目の溝付ナットが指定されている箇所、その他細目として登録されたねじ仕様が必要な締結部、ナットの回転をピンによって防ぐ必要がある箇所、ピン穴付きボルトを使用する箇所、割りピンなどを取り付けられる箇所、高形ではなく低形の寸法条件が必要な箇所、M12～M48の登録サイズが適合する箇所、鉄および登録されている表面処理が適合する箇所に向いています。
相手ボルトのピッチを確認できない箇所、本製品と異なるピッチのボルトを使用する箇所、相手ボルトにピン穴がない箇所、割りピンなどを取り付けられない箇所、ピンの取付け・取外しスペースを確保できない箇所、高形が指定されている箇所、1種など異なる形状が指定されている箇所、M12～M48の登録範囲外が必要な箇所、登録されていない材質・表面処理が必要な箇所には向きません。
溝付き六角ナットについてはJIS B 1170:2011があり、一般に用いる鋼製およびステンレス鋼製の溝付き六角ナットについて規定しています。同規格では、形状を1種・2種・3種・4種に区分し、さらに高形・低形に区分しています。本製品の商品名にある「2種」「低形」はJIS B 1170でも使用されている区分です。
JIS B 1170では、ナットのねじとしてJIS B 0205-2に規定するメートル並目ねじおよび細目ねじを使用するとしています。また、規格表以外の細目ピッチが必要な場合には、JIS B 0205-2のピッチを使用できるとされています。
本製品の寸法表では、M12=P1.5、M20=P2.0、M22=P2.0、M24=P1.5、M27=P1.5、M30=P1.5、M36=P2.0、M39=P2.0、M42=P3.0、M45=P3.0、M48=P3.0が確認できます。ただし、商品名に「低形」「2種」「その他細目」が含まれていることだけを根拠として、N00C35の全登録品がJIS B 1170のすべての要求事項に適合すると断定することはできません。
N00C35の商品固有情報から、対応する具体的なISO製品規格番号も確認できません。JIS・ISOへの適合が選定条件の場合は、対象商品のピッチ、寸法、公差、材料などを個別に確認してください。
A1. 六角部の上に溝を設けた低形・2種のその他細目仕様で、ボルトのピン穴と溝へ割りピンなどを挿入してナットの回転を防ぐ製品です。
A2. M12～M48の範囲で実質8サイズが登録されています。
A3. 鉄が登録されています。
A4. 生地、三価ホワイト（銀）、ユニクロ（銀）、クロメート（黄土）が登録されています。
A5. はい。ボルトのピン穴とナットの溝を合わせ、割りピンなどを挿入することでナットの回転を防ぐ方式です。
A6. 寸法表ではM12は1.5、M20・M22は2.0、M24・M27・M30は1.5、M36・M39は2.0、M42・M45・M48は3.0です。
A7. 呼び径だけでは判断できません。本製品は「その他細目」として登録されているため、相手ボルトとナットの実際のピッチが一致していることを確認してください。
A8. ピンによってナットの回転を防ぐ使用方法では、ナットの溝と位置を合わせられるピン穴を備えた相手ボルトが必要です。
A9. N00C35の登録材質は鉄です。ステンレスは登録されていません。
A10. いいえ。サイズによって設定が異なります。登録されている表面処理は、生地、三価ホワイト（銀）、ユニクロ（銀）、クロメート（黄土）です。
A11. JIS B 1170には2種・低形および細目ねじを含む溝付き六角ナットの規定があります。ただし、N00C35の商品名だけから全登録品が同規格のすべての要求事項に適合すると断定することはできません。
A12. 呼び径だけでなく実際のピッチを確認し、相手ボルトのねじ仕様、ピン穴位置、ナットの溝、低形としての各部寸法、材質、表面処理、使用するピンの寸法と作業スペースが適合することを確認してください。
溝付ナット（低形（2種（その他細目は、六角部の上に溝を設けた低形・その他細目仕様のナットで、割りピンなどを利用してナットの回転を防ぎます。
溝付ナット（低形（２種（その他細目
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
溝付ナット（低形（２種（その他細目
N0000C350120000001 |
鉄 | ﾕﾆｸﾛ(銀) | M12ﾎｿﾒ1.5 |
|
あり | なし | 300 | 289円 263円 | |
|
溝付ナット（低形（２種（その他細目
N0000C350120000003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | M12ﾎｿﾒ1.5 |
|
あり | なし | 300 | 303円 276円 | |
|
溝付ナット（低形（２種（その他細目
N0000C350220000000 |
鉄 | 生地 | M22ﾎｿﾒ2.0 |
|
あり | なし | 70 | 1,084円 986円 | |
|
溝付ナット（低形（２種（その他細目
N0000C350240000000 |
鉄 | 生地 | M24ﾎｿﾒ1.5 |
|
あり | なし | 60 | 1,414円 1,286円 | |
|
溝付ナット（低形（２種（その他細目
N0000C350240000002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | M24ﾎｿﾒ1.5 |
|
要確認 | なし | 60 | 1,845円 1,678円 | |
|
溝付ナット（低形（２種（その他細目
N0000C350240000003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | M24ﾎｿﾒ1.5 |
|
品薄 | なし | 60 | 1,413円 1,285円 | |
|
溝付ナット（低形（２種（その他細目
N0000C350270000000 |
鉄 | 生地 | M27ﾎｿﾒ1.5 |
|
品薄 | なし | 25 | 1,852円 1,684円 | |
|
溝付ナット（低形（２種（その他細目
N0000C350300000000 |
鉄 | 生地 | M30ﾎｿﾒ1.5 |
|
あり | なし | 1 | 2,465円 2,241円 | |
|
溝付ナット（低形（２種（その他細目
N0000C350300000001 |
鉄 | ﾕﾆｸﾛ(銀) | M30ﾎｿﾒ1.5 |
|
要確認 | なし | 1 | 3,072円 2,793円 | |
|
溝付ナット（低形（２種（その他細目
N0000C350300000003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | M30ﾎｿﾒ1.5 |
|
あり | なし | 1 | 3,686円 3,351円 | |
|
溝付ナット（低形（２種（その他細目
N0000C350360000000 |
鉄 | 生地 | M36ﾎｿﾒ2.0 |
|
要確認 | なし | 1 | 4,023円 3,658円 | |
|
溝付ナット（低形（２種（その他細目
N0000C350420000000 |
鉄 | 生地 | M42ﾎｿﾒ3.0 |
|
あり | なし | 1 | 6,836円 6,215円 | |
|
溝付ナット（低形（２種（その他細目
N0000C350120000000 |
鉄 | 生地 | M12ﾎｿﾒ1.5 |
|
あり | なし | 300 | 276円 251円 | |
|
溝付ナット（低形（２種（その他細目
N0000C350300000002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | M30ﾎｿﾒ1.5 |
|
要確認 | なし | 1 | 3,072円 2,793円 | |
|
溝付ナット（低形（２種（その他細目
N0000C350480000000 |
鉄 | 生地 | M48ﾎｿﾒ3.0 |
|
あり | なし | 1 | 9,698円 8,817円 |
