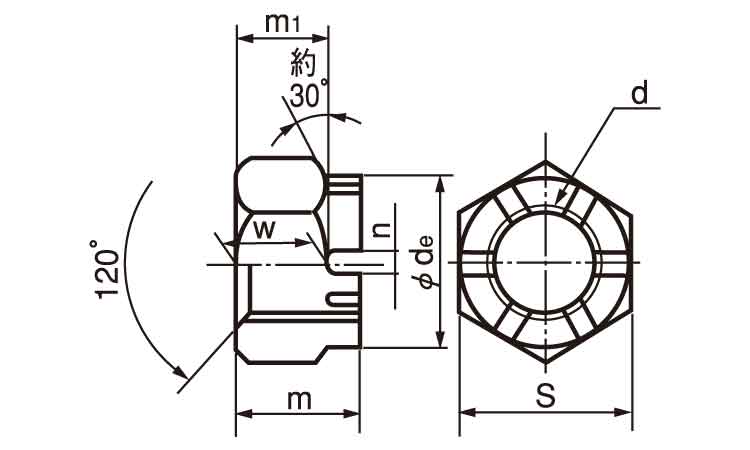

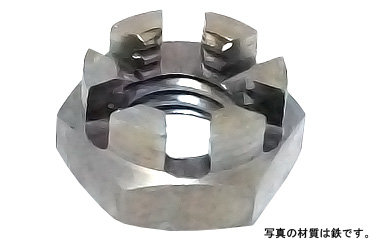

溝付ナット（低形（２種（細目は、六角部の上側に溝を設けた2種形状で、高さ区分を低形とした細目仕様の溝付ナットです。ラインナップはM10～M48の実質14サイズで、材質は鉄、ステンレス、表面処理は生地、三価ホワイト（銀）、クロメート（黄土）、ユニクロ（銀）が登録されています。

溝付ナットは、相手ボルトのピン穴とナットの溝を合わせ、割りピンなどを挿入することでナットの回転を防ぐ構造です。1種は六角ナット部分に切込みで溝を設け、2種は六角部の上に溝を設けます。本製品は後者の2種で、さらに低形・細目として登録されています。

本製品を使用する理由は、細目ねじが指定された締結部で、ピンを利用してナットの回転を機械的に制限するためです。代表的には、細目ねじの相手ボルトにピン穴が設けられ、割りピンなどを取り付けられる締結部で使用します。

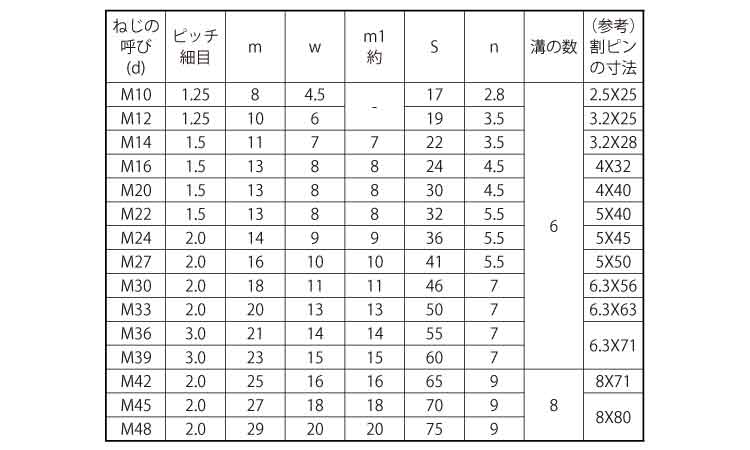

寸法表では、M10・M12はP1.25、M14・M16・M20・M22はP1.5、M24・M27・M30・M33・M42・M45・M48はP2.0、M36・M39はP3.0です。細目仕様のため、呼び径だけでなく相手ボルトとナットのピッチが一致することを確認してください。

初心者向けには「六角部の上に溝があり、ボルトの穴と溝を合わせてピンを通す、低形・細目仕様のナット」と考えると分かりやすい製品です。

選定時は呼び径とピッチ、相手ボルトのねじ仕様、ピン穴位置、ナットの溝との位置関係、低形・2種としての各部寸法、材質、表面処理、使用するピンの寸法と作業スペースを確認してください。

溝付き六角ナットについてはJIS B 1170:2011があり、一般に用いる鋼製およびステンレス鋼製の溝付き六角ナットについて規定しています。同規格では形状を1種・2種・3種・4種に区分し、さらに高形・低形という形式に区分しています。本製品の商品名にある「2種」「低形」は、JIS B 1170でも使用されている区分です。

JIS B 1170では、ナットのねじをJIS B 0205-2に規定するメートル並目ねじおよびメートル細目ねじとしています。また、細目ねじについて、規格表以外のピッチが必要な場合にはJIS B 0205-2のピッチを使用できるとされています。

本製品の寸法表では、各呼び径の細目ピッチが確認できます。ただし、商品名に「低形」「2種」「細目」が含まれていることだけを根拠として、N00C34の全登録品がJIS B 1170の寸法、公差、材料、機械的性質、仕上げ程度など、すべての要求事項に適合すると断定することはできません。

N00C34の商品固有情報から、対応する具体的なISO製品規格番号も確認できません。JIS・ISOへの適合が選定条件の場合は、対象商品のピッチ、寸法、公差、材料などを個別に確認してください。

溝付ナット（低形（2種（細目は、六角部の上に溝を設けた低形・細目仕様のナットで、割りピンなどを利用してナットの回転を防ぎます。
