溝付ナット（高形（２種（その他細目は、六角部の上に溝を設けた高形・2種の形状と、その他細目のねじ仕様を組み合わせた溝付ナットです。ラインナップはM12～M48の実質9サイズで、材質は鉄とステンレス、表面処理は生地、ユニクロ（銀）、クロメート（黄土）、三価ホワイト（銀）が登録されています。

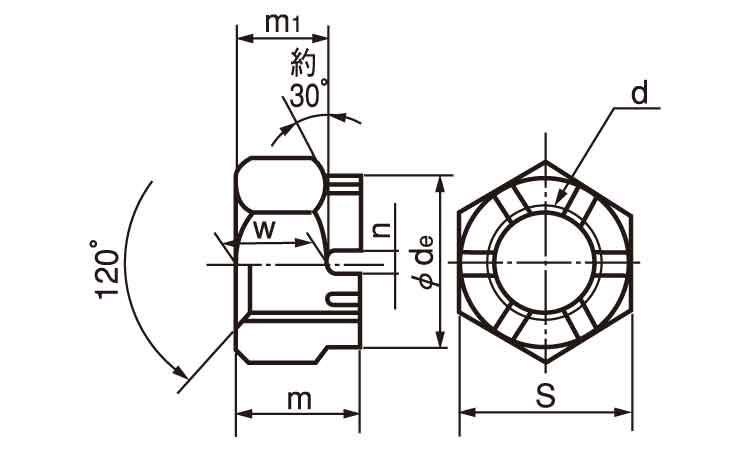

溝付ナットは、割りピンなどのピン類と組み合わせ、相手ボルトのピン穴とナットの溝部を合わせてピンを挿入することで、ナットの回転を防ぐ製品です。2種は六角部の上に溝を設けた形状で、1種のように六角ナット部分へ切込みで溝を設ける形状とは異なります。

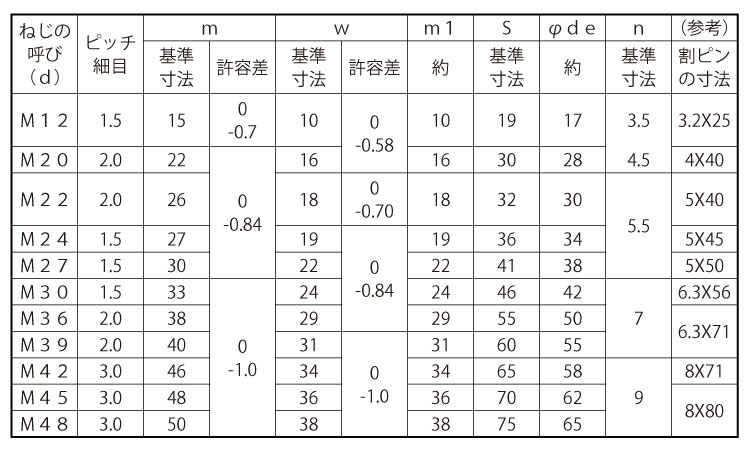

本製品はさらに「その他細目」として区分されています。ねじピッチは相手ボルトとの適合を左右する重要な選定項目です。寸法表ではM12×P1.5、M20×P2.0、M22×P2.0、M24×P1.5、M27×P1.5、M30×P1.5、M36×P2.0、M39×P2.0、M42×P3.0、M45×P3.0、M48×P3.0が掲載されています。

初心者向けには「六角部の上にある溝とボルトの穴へピンを通してナットの回転を防ぐ、特殊な細目ねじ仕様の高形ナット」と考えると分かりやすい製品です。

選定時は呼び径だけでなく、対象商品のピッチ、相手ボルトのねじ仕様、ピン穴位置、ナットの溝との位置関係、高形・2種としての各部寸法、材質、表面処理、ピンの取付けスペースを確認してください。

溝付き六角ナットについてはJIS B 1170があり、一般に用いる鋼製およびステンレス鋼製の溝付き六角ナットについて規定しています。同規格では形状を1種・2種・3種・4種に区分し、さらに高形・低形という形式を設けています。本製品の商品名にある「2種」「高形」は、この規格でも使用されている区分です。

JIS B 1170では、ナットのねじをJIS B 0205-2に規定するメートル並目ねじおよびメートル細目ねじとしています。また、規格表に示されていない細目ピッチが必要な場合には、JIS B 0205-2のピッチを使用できる旨が記載されています。

そのため「その他細目」という商品区分を検討する際にも、呼び径だけでなく実際のピッチを確認することが重要です。ただし、N00C25の商品名だけから、各登録品のJIS B 1170への完全な適合を断定することはできません。

また、N00C25の商品固有情報から、対応する具体的なISO製品規格番号は確認できません。JIS・ISOへの適合が選定条件の場合は、対象商品のピッチ、各部寸法、公差、材料などを個別に確認してください。

溝付ナット（高形（2種（その他細目は、六角部の上に溝を設けたその他細目仕様のナットで、ピンを利用してナットの回転を防ぎます。
