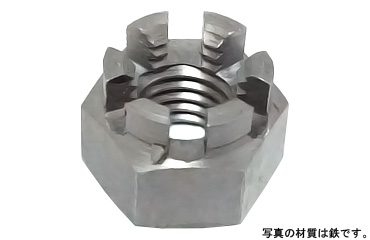

溝付ナット（高形（２種（細目は、六角部の上に溝を設けた高形・2種の形状と、細目ねじを組み合わせた溝付ナットです。商品固有のラインナップはM10～M48の実質16サイズで、材質は鉄、ステンレス、S45C、表面処理は生地、三価ホワイト（銀）、クロメート（黄土）、ユニクロ（銀）が登録されています。

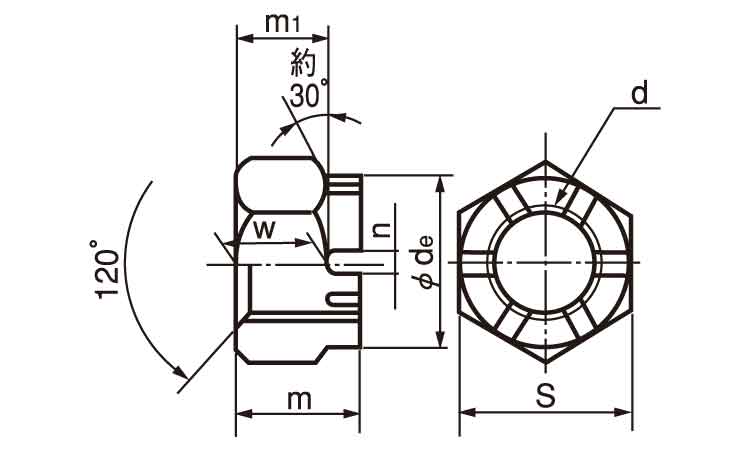

溝付ナットは、割りピンなどのピン類と組み合わせ、相手ボルトのピン穴とナットの溝部を合わせてピンを挿入することで、ナットの回転を防ぐ製品です。2種は六角部の上に溝を設けた形状で、1種のように六角ナット部分へ切込みで溝を設ける形状とは異なります。2種は俗称で「キャッスルナット」とも呼ばれます。

本製品はさらに細目仕様です。細目ねじは並目ねじとはピッチが異なるため、呼び径が同じでも相手ボルトのピッチが一致しなければ使用できません。このため、細目仕様が指定されている締結部で、ねじ径とピッチの両方を確認して選定することが重要です。

初心者向けには「六角部の上にある溝とボルトの穴へピンを通してナットの回転を防ぐ、細目ねじ仕様の高形ナット」と考えると分かりやすい製品です。

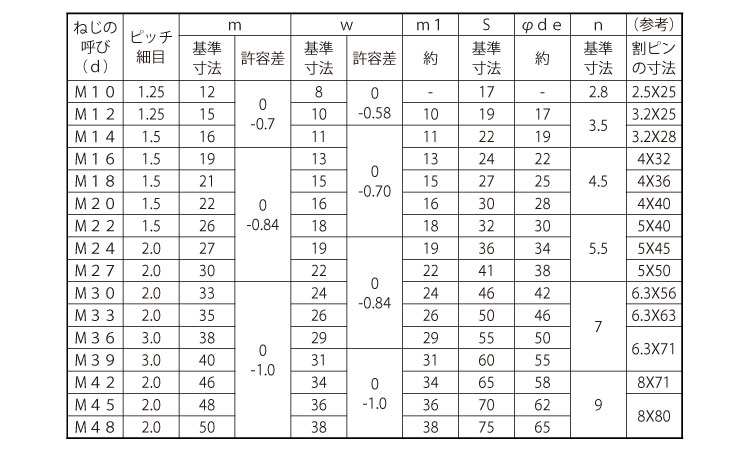

選定時は呼び径だけでなく、細目ピッチ、相手ボルトのねじ仕様、ピン穴位置、ナットの溝との位置関係、高形・2種としての各部寸法、材質、表面処理、ピンの取付けスペースを確認してください。

溝付き六角ナットについてはJIS B 1170があり、形状について1種・2種・3種・4種、形式について高形・低形などの区分が規定されています。JIS B 1170:2011では、2種についても高形・低形の形状・寸法が規定されています。

同規格では、ナットのねじをJIS B 0205-2に規定するメートル並目ねじおよびメートル細目ねじとし、ねじの公差域クラスについてJIS B 0209-3の6Hまたは7Hを使用するとしています。特に指定がない場合は6Hとされています。また、規格表以外の細目ピッチが必要な場合には、JIS B 0205-2のピッチを使用できる旨も示されています。

JIS B 1170には、M16・2種・高形を組み合わせた製品呼称の例も記載されています。このため、「高形」「2種」「細目」という各区分はJIS B 1170の体系と関連する用語です。

ただし、N00C24の商品名にこれらの区分が含まれていることだけを根拠として、登録されている全商品がJIS B 1170の寸法、公差、材料、機械的性質、仕上げ程度などすべての要求事項に適合すると断定することはできません。

また、N00C24の商品固有情報から対応する具体的なISO製品規格番号は確認できません。JIS・ISOへの適合が選定条件の場合は、対象商品のねじピッチ、寸法、公差、材料などを個別に確認してください。

溝付ナット（高形（2種（細目は、六角部の上に溝を設けた細目仕様のナットで、ボルトのピン穴へ割りピンなどを通して回転を防ぎます。
