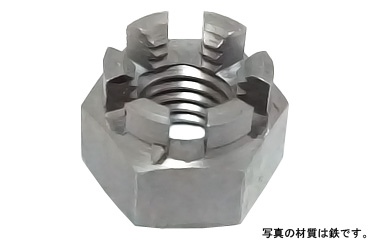

溝付ナット（高形（２種（ウィットは、ウィットめねじを持ち、六角部の上に溝付きの円筒部を設けた高形2種のナットです。一般に「キャッスルナット」とも呼ばれる形状で、ボルト側に設けたピン穴とナット上部の溝位置を合わせ、割りピンなどのピン類を通して使用します。

通常の六角ナットは締付けによる軸力やねじ面の摩擦を利用して締結しますが、溝付ナットはさらにピンを通すことでナットの回転を機械的に規制できます。このため、ナットの回転や脱落を防ぎたい締結箇所で使用されます。

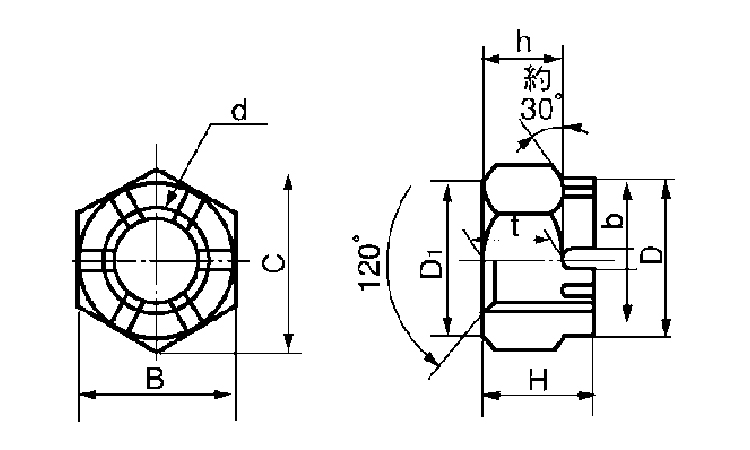

2種の特徴は、六角部そのものへ溝を切るのではなく、六角部の上に突出した円筒部があり、その部分へ溝が設けられていることです。また「高形」は、同系統の低形と区別するための形状区分です。

本商品のラインナップは3/8、1/2、5/8、3/4、7/8、1inch、1inch1/8の実質7サイズです。材質は鉄、ステンレスがあります。表面処理は生地です。鉄は7サイズ、ステンレスは3/8、1/2、5/8、3/4、7/8、1inchの6サイズがあります。

ウィットねじはインチ系ねじの一つで、一般的なねじ山角度は55度です。UNCなどのユニファイねじやメートルねじとはねじ仕様が異なるため、相手側のボルトも同じウィット規格・同じ呼び径であることを確認してください。

初心者向けに簡単に説明すると、「溝に割りピンを通して、ナットが勝手に回らないように固定するウィット用ナット」です。

溝付ナットには1種から4種などの形状区分があり、さらに高形・低形などで分類されるものがあります。2種は六角部の上に溝付き部分を持つ形状で、一般にキャッスルナットとも呼ばれます。

本商品はウィットねじ仕様です。一般的なウィットねじのねじ山角度は55度で、UNCなどのユニファイねじやメートルねじとは寸法体系が異なります。

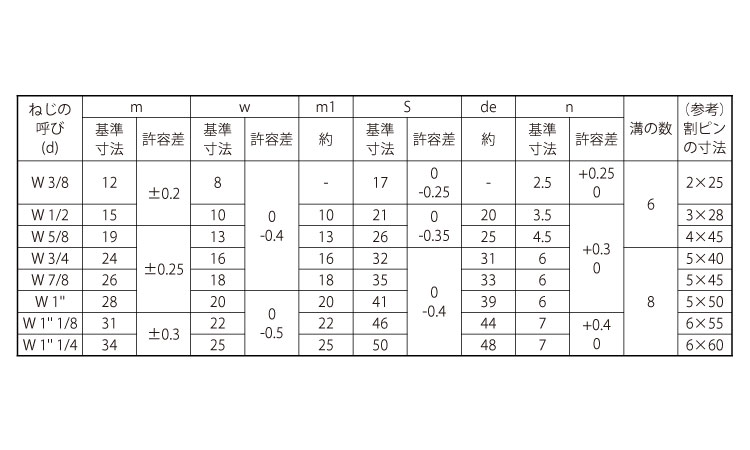

規格指定のある用途では、ウィットの呼び径・山数、ナットの高さ、溝寸法、溝数、ボルトのピン穴、使用する割りピンの寸法などを確認してください。

溝付ナット（高形（２種（ウィットは、六角の上に溝付き円筒部を持ち、ボルトのピン穴と溝へ割りピンなどを通して回転を防ぐウィット用ナットです。
