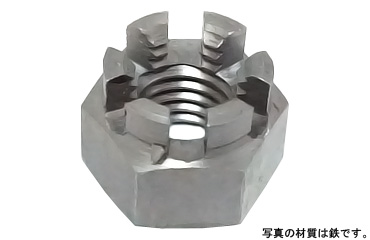

溝付ナット（高形（２種は、六角部の上に溝を設けた高形・2種の溝付ナットです。商品固有のラインナップは、径名称を確認できる範囲でM8～M80の実質25サイズです。材質は鉄、S45C、ステンレス、SCM、SUS316、SUS316Lが登録されています。

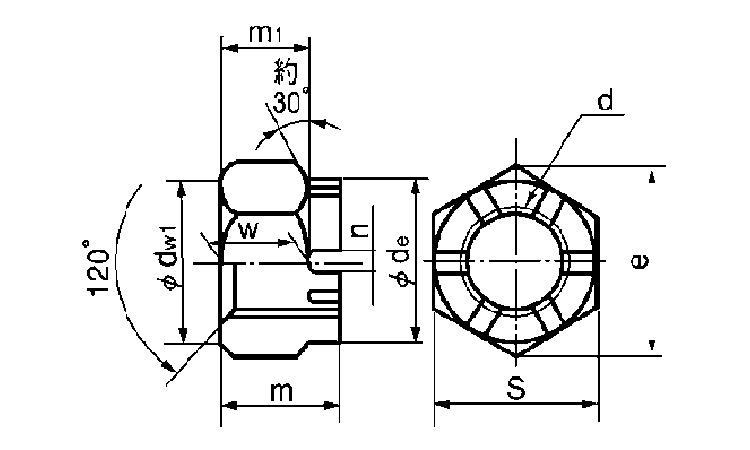

溝付ナットは、割りピンなどのピン類と組み合わせて使用し、相手ボルトのピン穴とナットの溝部が合う位置でピンを挿入することで、ナットの回転を防ぐ製品です。2種は六角部の上に溝が設けられた形状で、1種の「六角ナットに切込みで溝を設けた形状」と構造上の違いがあります。2種は俗称で「キャッスルナット」とも呼ばれます。

本製品を使う理由は、ナットとボルトをねじだけで締結するのではなく、ピンを利用してナットの回転を物理的に制限できる点にあります。使用時は締付け後にナットの溝とボルト側のピン穴の位置を合わせ、割りピンなどを挿入します。

初心者向けには「六角部の上にある溝と、ボルトに開けられた穴へピンを通して、ナットが回らないようにする高形タイプのナット」と考えると分かりやすい製品です。

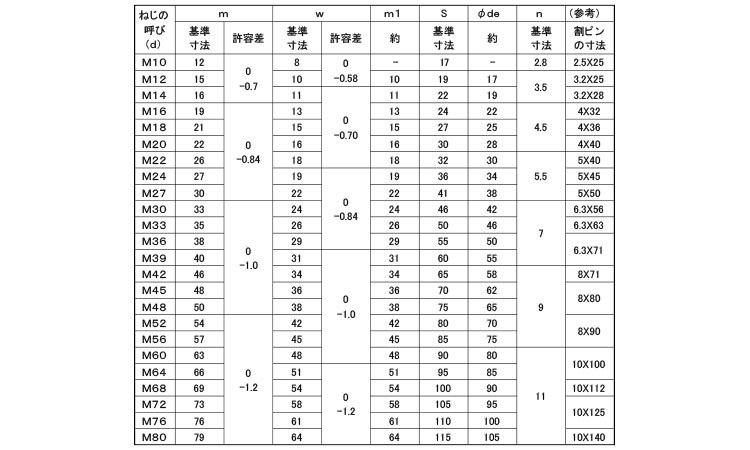

選定時は呼び径、相手ボルトのねじ仕様、ピン穴の位置、ナットの溝との位置関係、高形・2種としての各部寸法、材質、表面処理、ピンを取り付けるための作業スペースを確認してください。

溝付き六角ナットについてはJIS B 1170があり、形状について1種・2種・3種・4種、形式について高形・低形などの区分が規定されています。JIS B 1170:2011では、2種・4種の溝付き六角ナットについても高形・低形の形状・寸法区分が設けられています。

同規格では、ナットのねじとしてJIS B 0205-2に規定するメートル並目ねじおよびメートル細目ねじを使用し、ねじの公差域クラスについても規定しています。

JIS B 1170には「2種・高形」という製品の呼び方の例もあります。そのため、N00C20の商品名にある「高形（2種」という区分は、JIS B 1170で用いられている形状・形式の区分と関連があります。

ただし、商品名が同じ区分を使用していることだけを根拠として、N00C20の全登録品がJIS B 1170の寸法、公差、材料、機械的性質、仕上げ程度などすべての要求事項に適合すると断定することはできません。

また、N00C20の商品固有情報から対応する具体的なISO製品規格番号は確認できません。JIS・ISOへの適合が選定条件となる場合は、対象商品の寸法、公差、ねじ仕様、材料などを個別に確認してください。

溝付ナット（高形（2種は、六角部の上に溝を設け、ボルトのピン穴とナットの溝へ割りピンなどを通して回転を防ぐ高形のナットです。
