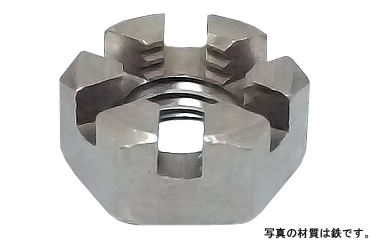

溝付ナット（低形（１種（その他細目は、低形・1種の形状に、その他細目のねじ仕様を組み合わせた溝付ナットです。商品固有のラインナップはM12～M30の実質5サイズで、材質は鉄、表面処理は生地です。

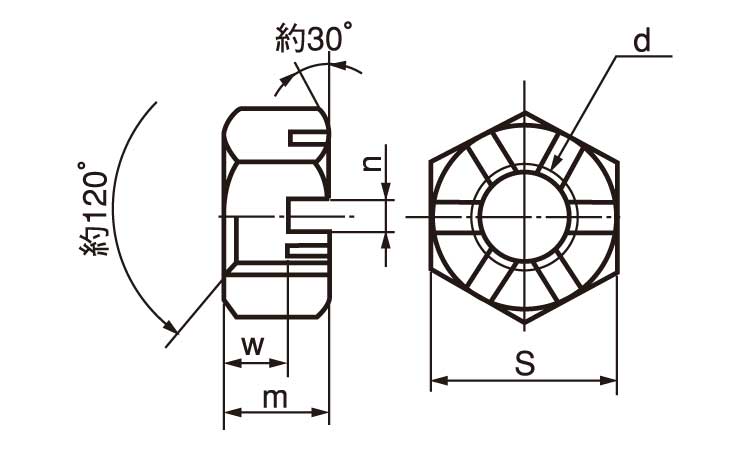

溝付ナットは、割りピンなどのピン類と組み合わせ、相手ボルトのピン穴とナットの溝部を合わせてピンを挿入することで、ナットの回転を防ぐ製品です。1種は六角ナットに切込みによる溝を設けた形状で、2種は六角ナットの上に溝を設けた形状です。本製品はそのうち低形・1種に分類されています。

N00C15は「その他細目」として管理されています。寸法表ではM12×P1.5、M20×P2.0、M22×P2.0、M24×P1.5、M27×P1.5、M30×P1.5、M36×P2.0、M39×P2.0、M42×P3.0、M45×P3.0、M48×P3.0が掲載されています。商品固有の登録サイズはM12～M30の実質5サイズです。

初心者向けには「一般的な呼び径だけでなく、特殊な細目ピッチまで合わせて選び、締付け後にナットの溝とボルトの穴へ割りピンなどを通して回転を防ぐナット」と考えると分かりやすい製品です。

選定時は呼び径だけで判断せず、相手ボルトとのピッチ一致、ピン穴位置、ナットの溝との位置関係、低形としての各部寸法、材質、表面処理、ピンの取付けスペースを確認してください。

溝付き六角ナットについてはJIS B 1170があり、1種・2種・3種・4種の形状区分や、高形・低形などが規定されています。また、同規格ではナットのねじとしてJIS B 0205-2に規定するメートル並目ねじおよび細目ねじを使用するとされています。

JIS B 1170では、規格表に示された細目ピッチ以外が必要な場合、JIS B 0205-2のピッチを使用できる旨も記載されています。

N00C15の商品名には「低形（1種（その他細目」という区分が使用されていますが、名称だけを根拠として、登録されている全商品がJIS B 1170の寸法、公差、材料、機械的性質などすべての要求事項に適合すると断定することはできません。

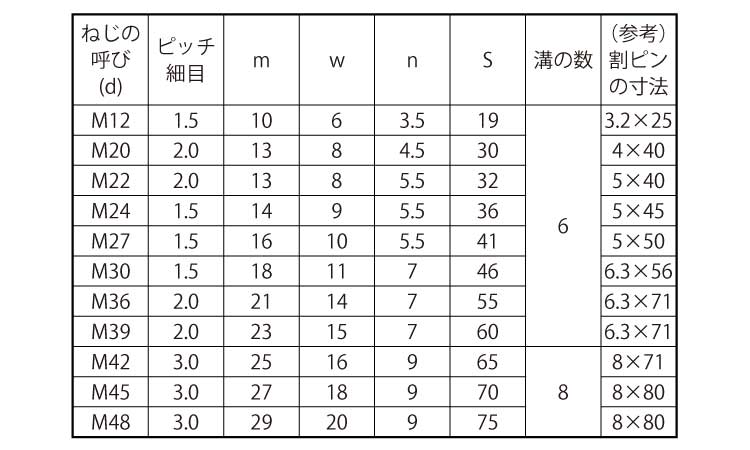

寸法表では、M12～M48の各サイズについてピッチ、m、w、n、S、溝の数、参考割ピン寸法が確認できます。溝の数はM12～M39が6、M42～M48が8です。

N00C15の商品固有情報から、対応する具体的なISO製品規格番号は確認できません。JIS・ISOへの適合が必要な場合は、対象商品のピッチ、各部寸法、公差、材料などを個別に確認してください。

溝付ナット（低形（1種（その他細目は、特殊な細目ピッチに対応し、ボルトのピン穴とナットの溝へピンを通して回転を防ぐ低形・1種のナットです。
