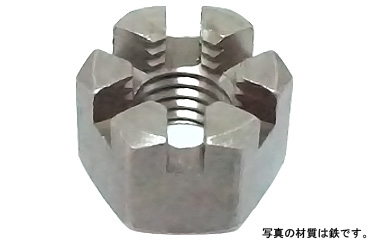

溝付ナット（高形（１種（極細は、高形・1種の形状で、極細として登録されている溝付ナットです。商品固有のラインナップはM36～M42の実質2サイズで、材質は鉄、表面処理は生地です。

溝付ナットは、ナットに設けられた溝と相手ボルトのピン穴を利用してナットの回転を防ぐ製品です。割りピンなどのピン類と組み合わせ、相手ボルトのピン穴とナットの溝部が合う位置でピンを挿入することで、ナットの回転を防ぎます。

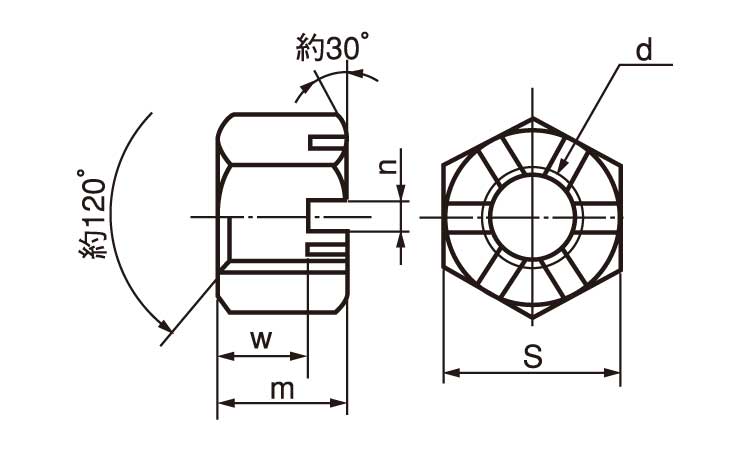

1種は六角ナットに切込みで溝を設けた形状です。2種は六角ナットの上部に溝を設けた形状で、溝部分の構成が異なります。本製品は商品名で「高形・1種・極細」として登録されています。

「極細」はねじ部に関する商品区分です。本製品では極細として登録されています。寸法表ではM33、M36、M39、M42、M45、M48に対してピッチ1.5が掲載されていますが、商品固有の登録サイズはM36とM42です。

初心者向けには「極細ねじ仕様のボルトに使用し、締付け後にナットの溝とボルトの穴を合わせて割りピンなどを通し、ナットが回転しないようにするナット」と考えると分かりやすい製品です。

選定時は呼び径だけで判断せず、相手ボルトのねじピッチ、ピン穴位置、ナットの溝との位置関係、各部寸法、材質、表面処理、ピンの取付けに必要な作業スペースを確認してください。

溝付き六角ナットについては、JIS B 1170「溝付き六角ナット」があり、形状の違いによる1種・2種・3種・4種と、高形・低形などの区分が規定されています。

JIS B 1170:2011では、ナットのねじとしてJIS B 0205-2に規定されるメートル並目ねじおよびメートル細目ねじを採用しています。また、高形・1種の形状区分も規定されています。

N00C06は商品名で「高形（1種（極細」と登録されています。「高形・1種」という名称はJIS B 1170にも見られますが、「極細」という商品区分について、商品名称だけを根拠として特定規格への適合を断定することはできません。

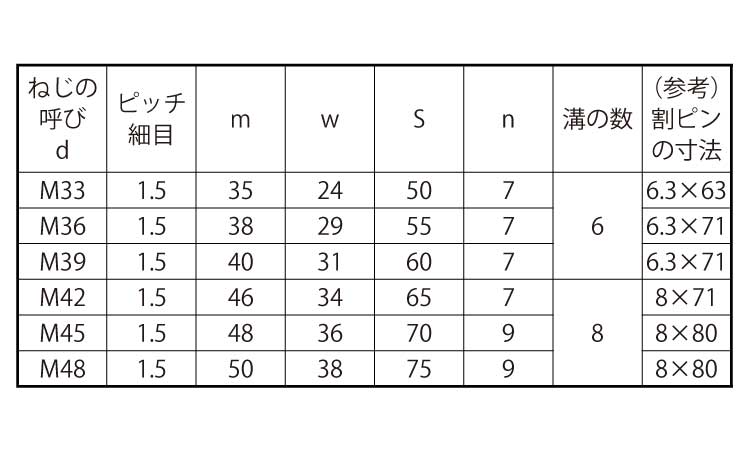

寸法表ではM33～M48の各サイズでピッチ1.5が掲載され、溝の数はM33～M39が6、M42～M48が8です。商品固有の登録サイズであるM36は参考割ピン寸法6.3×71、M42は8×71です。

今回確認した商品固有情報では、N00C06に対応する具体的なISO規格番号は確認できません。JIS・ISOなどへの適合が選定条件となる場合は、M36・M42それぞれについて、ねじピッチ、ねじ公差、各部寸法などを個別に確認してください。

溝付ナット（高形（1種（極細は、極細ねじ仕様の締結部で、ナットの溝とボルトのピン穴に割りピンなどを通して回転を防ぐ高形・1種のナットです。
