溝付ナット（高形（１種は、六角ナットに切込みによる溝を設けた形状のナットです。商品固有のラインナップはM5～M36の実質12サイズで、材質は鉄、ステンレス、S45Cが登録されています。

溝付ナットは、割りピンなどのピン類と組み合わせて使用し、相手となるボルトのピン穴とナットの溝が合う位置でピンを挿入することで、ナットの回転を防ぐ構造です。摩擦だけに頼る方式ではなく、溝とピンを利用して回転を機械的に制限する点が特徴です。

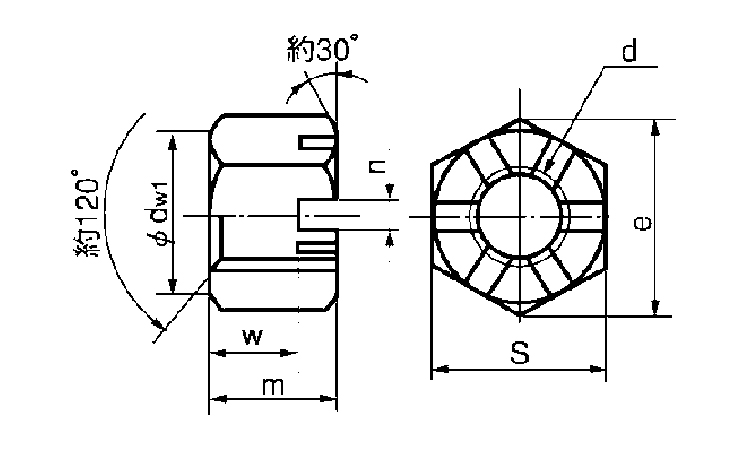

1種と2種では形状が異なり、1種は六角ナットに切込みで溝を設けた形状、2種は六角ナットの上部に溝を設けた形状です。本製品は商品名どおり「高形・1種」に該当します。

初心者向けには「ナットを締めたあと、ナットの溝とボルトの穴を合わせ、割りピンなどを通してナットが回らないようにするナット」と考えると分かりやすい製品です。使用時にはナットだけでなく、ピン穴を備えた相手ボルトと適切なピン類が必要です。

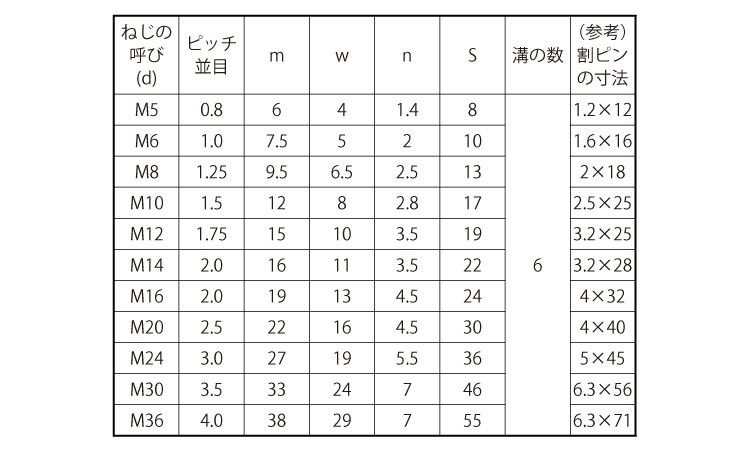

寸法表では、M5からM36までの各サイズについて、並目ピッチ、m、w、n、S、溝の数、参考となる割ピン寸法が掲載されています。溝の数は各サイズとも6です。

選定時は、ねじ径だけでなく、相手ボルトのねじ仕様、ピン穴の位置、ナットの溝との位置関係、材質、表面処理、取付スペースなどを確認してください。

溝付き六角ナットについては、JIS B 1170「溝付き六角ナット」があり、形状および高さによって1種・2種・3種・4種、高形・低形などの区分が規定されています。

本製品の商品名にある「高形（1種）」は、このような溝付き六角ナットの形状・高さの区分と対応する名称です。ただし、商品名称だけを根拠として、N00C00の全登録品についてJIS B 1170への完全な適合を断定するものではありません。

寸法表ではM5～M36の各サイズについて、並目ピッチ、m、w、n、S、溝の数、参考割ピン寸法が確認できます。参考割ピン寸法はM5で1.2×12、M6で1.6×16、M8で2×18、M10で2.5×25、M12で3.2×25、M14で3.2×28、M16で4×32、M20で4×40、M24で5×45、M30で6.3×56、M36で6.3×71です。

今回確認した商品固有情報では、N00C00全体に対する特定のISO規格番号は確認できません。ISO規格との対応や規格適合が選定条件となる場合は、対象商品の寸法・仕様を個別に確認してください。

規格品との置き換えでは、ねじ径だけで判断せず、ねじ仕様、ナット高さ、二面幅、溝部分の寸法、ボルト側のピン穴位置などを照合することが重要です。

溝付ナット（高形（1種は、六角ナットの溝とボルトのピン穴を合わせ、割りピンなどを挿入してナットの回転を防ぐ高形の溝付き六角ナットです。
