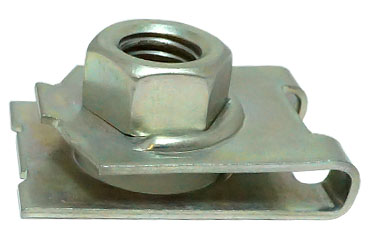

クリップナットは、クリップ部分を利用して取付部にナットを保持し、ボルトやねじとの締結を行うためのナットです。商品固有情報としてM4、M5、M6、M8の実質4サイズが登録され、材質は鉄、表面処理は三価ホワイト（銀）とラスパートシルバーです。

アングルなど裏面に手が入りにくい箇所に対して、クリップ部分を使ってナットを所定位置へ保持できる構造です。また、あらかじめクリップナットを挟んでおくことで、締結作業時にナットを裏側から手で保持しにくい場所でも取り付けやすくなります。

この構造を利用する理由は、通常のナットでは裏側から手で保持しにくい場所でも、ナットをあらかじめ所定位置に保持して締結作業を行えるためです。初心者向けには「板やアングルなどに挟んで、ナットを先に固定しておくための部品」と考えると分かりやすくなります。

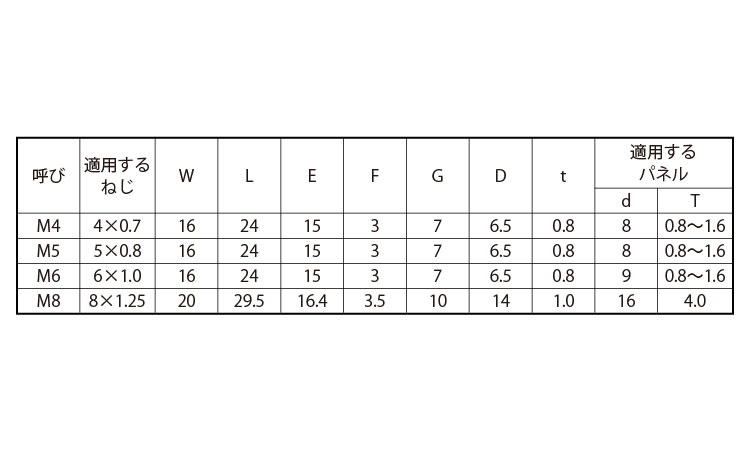

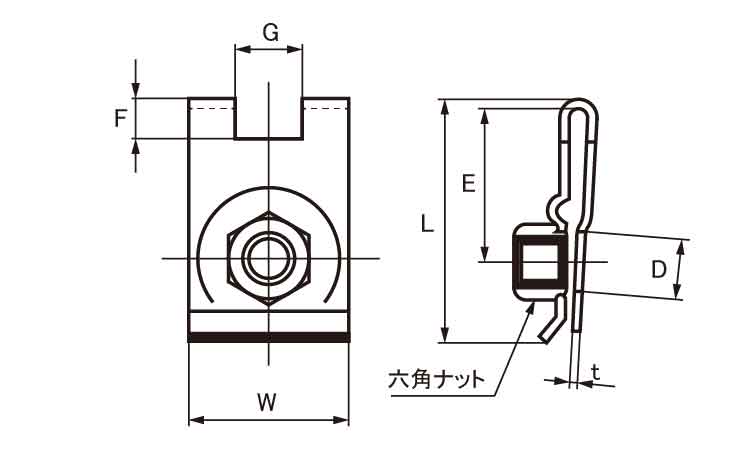

寸法表では、M4は4×0.7、M5は5×0.8、M6は6×1.0、M8は8×1.25です。W、L、E、F、G、D、tに加え、適用するパネルの穴径dと板厚Tもサイズごとに記載されています。

適用パネルは、M4・M5ではd=8、T=0.8~1.6、M6ではd=9、T=0.8~1.6、M8ではd=16、T=4.0です。実際の取付部では、ねじ仕様だけでなくパネル穴径と板厚が適合することも確認してください。

代表的な使用シーンは、裏側へ手を入れて通常のナットを保持することが難しいアングルなどの締結部です。

選定時には呼び径だけでなく、相手側おねじのピッチ、取付部の形状、クリップ部を含む寸法、適用パネルの穴径と板厚、取付スペースなどを確認することが重要です。

本製品はM4、M5、M6、M8が登録されているクリップナットです。

寸法表では、M4は4×0.7、M5は5×0.8、M6は6×1.0、M8は8×1.25と記載されています。

M4はW=16、L=24、E=15、F=3、G=7、D=6.5、t=0.8、適用パネルd=8、T=0.8~1.6です。M5もW=16、L=24、E=15、F=3、G=7、D=6.5、t=0.8、適用パネルd=8、T=0.8~1.6です。

M6はW=16、L=24、E=15、F=3、G=7、D=6.5、t=0.8、適用パネルd=9、T=0.8~1.6です。M8はW=20、L=29.5、E=16.4、F=3.5、G=10、D=14、t=1.0、適用パネルd=16、T=4.0です。

今回確認した商品固有情報では、N00820そのものに対応する具体的なJIS番号またはISO番号を確認できませんでした。そのため、クリップナットという名称や呼び径だけを根拠として、特定のJIS規格・ISO規格への製品適合を推測することはできません。

規格指定がある用途や既存品から置き換える場合は、呼び径、ピッチ、クリップ部を含む各部寸法、適用パネルの穴径と板厚、取付部の形状、材質、表面処理などを対象商品ごとに照合してください。

クリップナットは、クリップ部分を使ってナットを取付部へ保持し、裏面に手が入りにくい箇所でのねじ締結を行いやすくするナットです。
