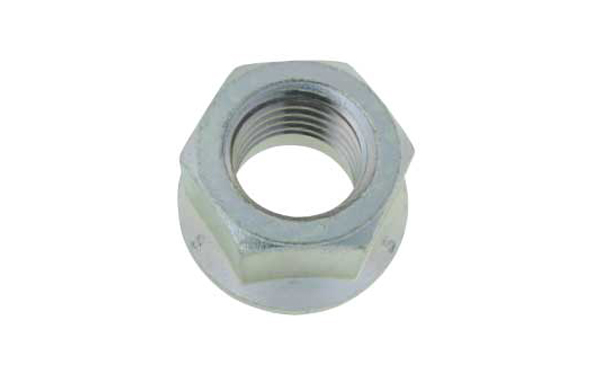

スカートナット（焼き無）は、フランジナット・緩み止めナットのカテゴリに登録されているナットです。商品固有情報としてM16、M20、M22、M24の実質4サイズが登録され、材質はS45Cです。表面処理は生地、ユニクロ（銀）、クロメート（黄土）、三価ホワイト（銀）、三価ブラック（黒）が登録されています。

一般的なスカートナットは、座面を持つ単体構造で、座面側のねじの一部をカットしてスカート加工を施した構造として説明されています。また、振動や外力などによる緩みを抑える用途で使われます。ただし、今回確認できたN00760の商品情報では、この説明がN00760にもそのまま適用されることを明示する記載を確認できないため、商品固有の構造・性能としては断定していません。

初心者向けには「M16・M20・M22・M24が登録されているS45C製のナットで、相手側のおねじと寸法を確認して選ぶ製品」と考えると分かりやすくなります。

代表的な使用シーンは、機械・設備・部品などでナットを用いて部材を固定する締結部です。

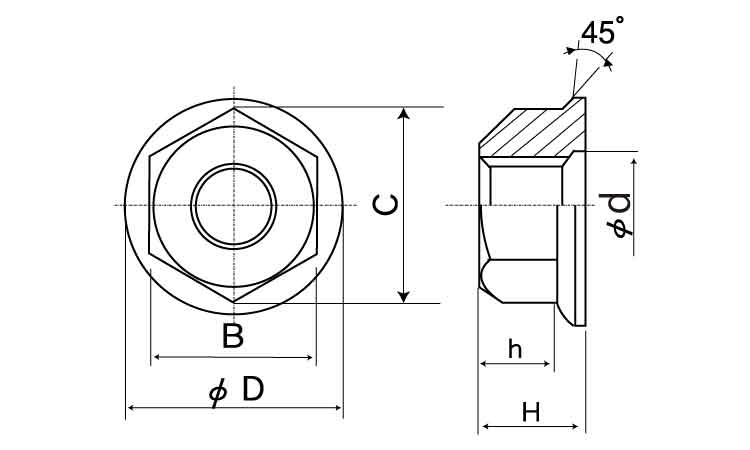

寸法表では、M16×2.0、M20×2.5、M22×2.5、M24×3.0が掲載されています。二面幅に相当するB、対角寸法C、外径D、高さH、h、dの寸法がサイズごとに示されているため、取付スペースや相手側おねじとの適合確認に使用できます。

本製品はナットのため、小ねじでいう「頭部形状」はありません。また、「全ねじ・半ねじ」は主にボルトや小ねじの軸部を示す区分であり、ナットそのものを全ねじ・半ねじとして選定するものではありません。

選定時は呼び径だけでなく、相手側おねじのピッチ、ナットの各部寸法、取付スペース、材質、表面処理、締付け条件などを確認してください。

本製品はM16、M20、M22、M24が登録されているスカートナット（焼き無）です。

寸法表ではM16×2.0、M20×2.5、M22×2.5、M24×3.0と記載されています。M16はB=24.0、C=27.7、D=31.0、H=16.0、h=9.8、d=16.5、M20はB=30.0、C=34.6、D=37.0、H=20.0、h=13.5、d=20.5です。M22はB=32.0、C=37.0、D=40.0、H=23.0、h=15.0、d=22.5、M24はB=36.0、C=41.6、D=43.0、H=25.0、h=17.0、d=24.5です。

一般にメートルねじでは、呼び径だけでなくピッチなどのねじ仕様を相手側おねじと一致させる必要があります。同じ呼び径でもピッチが異なる場合があるため、M径だけで適合を判断することはできません。

今回確認した商品固有情報では、N00760そのものに対応する具体的なJIS番号またはISO番号を確認できませんでした。そのため、商品名や呼び径だけを根拠として、特定のJIS規格・ISO規格への製品適合を推測することはできません。

規格指定がある用途や既存品から置き換える場合は、呼び径、ピッチ、各部寸法、材質、表面処理、締付け条件、相手側おねじの仕様などを対象商品ごとに照合してください。

スカートナット（焼き無）N00760は、M16・M20・M22・M24が登録され、材質にS45Cを採用したナットです。
