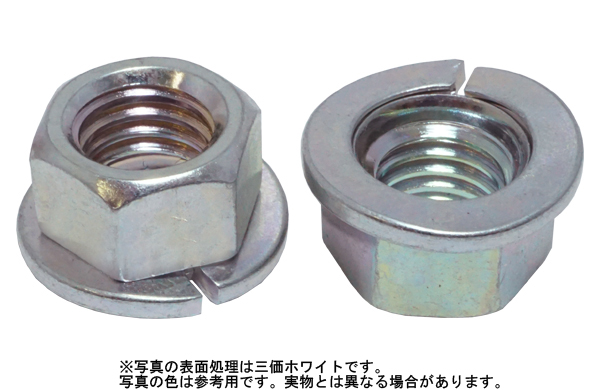

スプリングナット（小形）は、商品名で「小形」として区別されているスプリングナットです。商品固有情報としてM8とM10が登録され、材質は鉄、表面処理は三価ホワイト（銀）です。

一般的なスプリングナットは、ナットとスプリングワッシャーを組み合わせて一体で扱えるようにしたナットです。スプリングワッシャーは、ばね作用などを利用して締結部の緩みを抑える目的で用いられる座金です。ナットとワッシャーを一体で扱える構造は、六角ナットとスプリングワッシャーを別々の部品として組み合わせる方法と部品構成が異なります。

本製品を使用する際は、「小形」という名称だけで具体的な外形寸法を判断しないことが重要です。寸法表では、M8はピッチ1.25、二面幅12、全高約9.4、D約15.65、M10はピッチ1.5、二面幅14、全高約10.2、D約18.5と記載されています。取付スペースに制約がある場合は、これらの実寸を確認してください。

初心者向けには「ナットとスプリングワッシャーを一体で扱える、小形仕様として区別されたナット」と考えると基本的な位置付けを理解しやすくなります。

代表的な使用シーンは、小形のスプリングナットが指定される機械、設備、部品などの締結部です。選定時は呼び径だけでなく、相手側おねじのピッチ、二面幅、ナット高さ、スプリングワッシャー部分の寸法、取付スペース、締付け条件を確認してください。

ナットのため、なべ小ねじ、皿小ねじ、トラス小ねじなどでいう「頭部形状」や、ボルト・小ねじの「全ねじ・半ねじ」という区分は基本的に適用しません。

本製品は商品名で「小形」として区別され、M8とM10が登録されているスプリングナットです。

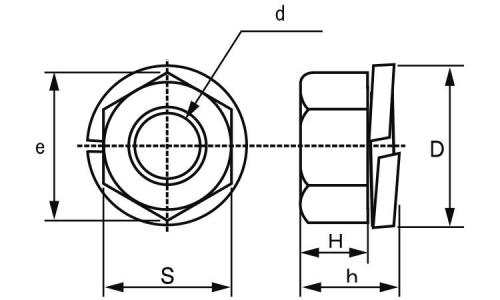

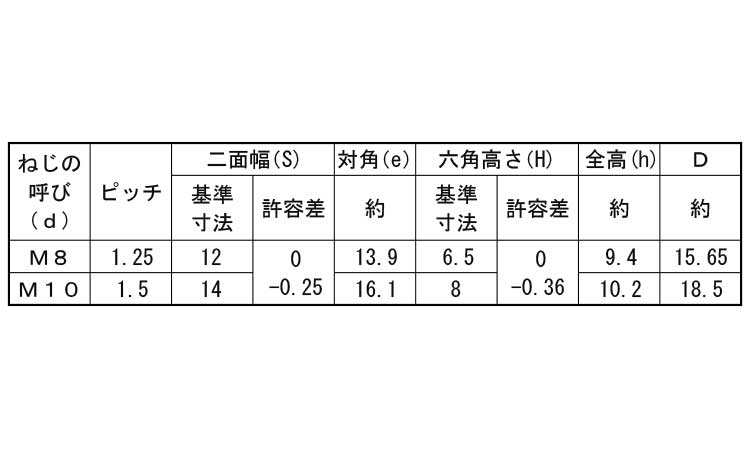

寸法表では、M8はピッチ1.25、二面幅(S)12、対角(e)約13.9、六角高さ(H)6.5、全高(h)約9.4、D約15.65です。M10はピッチ1.5、二面幅(S)14、対角(e)約16.1、六角高さ(H)8、全高(h)約10.2、D約18.5です。

今回確認した商品固有情報には、本製品全体に対応する具体的なJIS番号またはISO番号の記載はありません。そのため、商品名の「小形」や呼び径だけを根拠として、特定のJIS・ISO規格への適合を推測することはできません。

一般にナットと相手側おねじを組み合わせる場合は、呼び径だけでなくピッチなどのねじ仕様を一致させる必要があります。また、小形仕様を選定する場合は、名称だけではなく実際の二面幅や高さなどを確認し、周辺部品との干渉や取付スペースを確認してください。

規格指定がある用途や既存品から置き換える場合は、呼び径、ピッチ、二面幅、ナット高さ、スプリングワッシャー部分の寸法、材質、表面処理、相手側おねじの仕様を対象商品ごとに照合してください。

スプリングナット（小形）は、ナットとスプリングワッシャーを一体で扱える構造を持ち、小形仕様として区別されたM8・M10登録のナットです。
