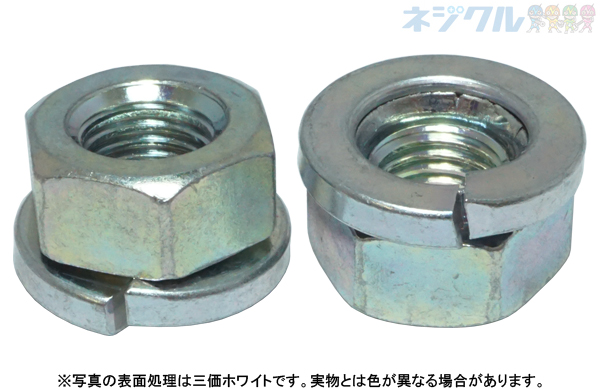

スプリングナット（細目）は、商品名で細目仕様として区別されているスプリングナットです。商品固有情報としてM10とM12が登録され、材質は鉄、表面処理は三価ホワイト（銀）です。

一般的なスプリングナットは、ナットにスプリングワッシャーをかしめて一体化した構造です。スプリングワッシャーは、切れ込みを持つねじれたリング形状の座金で、ばね反力や座面への作用によって締結部の緩みを抑えるために使われます。ナットとワッシャーを一体で扱えるため、締結時にスプリングワッシャーを別部品として組み合わせる構成とは部品構成が異なります。

「細目」とは、一般に同じ呼び径の並目よりねじ山の間隔であるピッチが細かいねじを指します。本製品は商品名から細目仕様であることを確認できます。寸法表ではM10のピッチは1.25と記載されていますが、M12の寸法値は今回の寸法表には掲載されていないため、M12のピッチは対象商品の仕様を確認してください。

初心者向けには「スプリングワッシャーをナットと一体化し、細目のおねじと組み合わせるナット」と考えると基本的な特徴を理解しやすくなります。

代表的な使用シーンは、細目ねじが指定されている機械、設備、部品などの締結部です。選定時は呼び径だけでなく、相手側おねじのピッチ、ナット寸法、取付スペース、締付け条件、材質、表面処理を確認してください。

ナットのため、なべ小ねじ、皿小ねじ、トラス小ねじなどでいう「頭部形状」や、ボルト・小ねじの「全ねじ・半ねじ」という区分は基本的に適用しません。

本製品は商品名で「細目」として区別され、M10とM12が登録されています。

一般にメートルねじには呼び径ごとに並目と細目があり、細目は同じ呼び径の並目よりピッチが細かいねじです。そのため、M10またはM12という呼び径が同じでも、相手側おねじのピッチが異なれば正しく組み合わせることはできません。

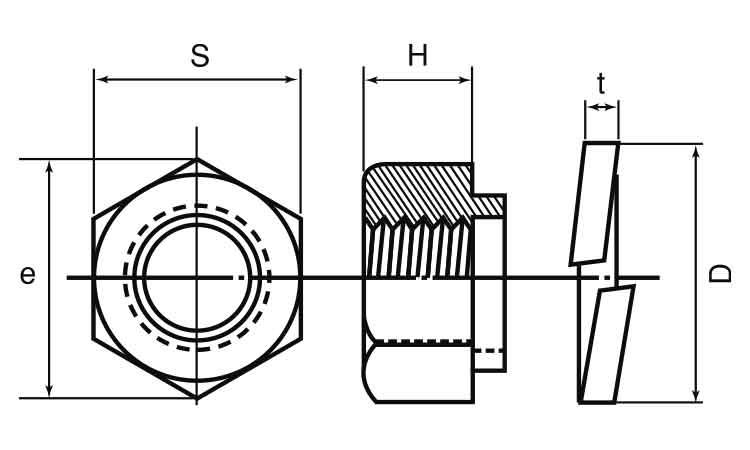

寸法表ではM10のピッチは1.25、二面幅(S)の基本寸法は17、対角(e)は約19.6、六角高さ(H)の基本寸法は8.0、ワッシャー厚さ(t)の基本寸法は3.2、ワッシャー外径(D)の最大値は20.55と記載されています。M12の寸法値は今回の寸法表には掲載されていません。

今回確認した商品固有情報には、本製品全体に対応する具体的なJIS番号またはISO番号の記載はありません。そのため、商品名だけを根拠として具体的なJIS・ISO規格番号を推測することはできません。

規格指定がある用途や既存品から置き換える場合は、呼び径だけでなく、ピッチ、二面幅、ナット高さ、スプリングワッシャー部分の寸法、材質、表面処理、相手側おねじの仕様を対象商品ごとに照合してください。

スプリングナット（細目）は、スプリングワッシャーを組み合わせた構造を持ち、細目のおねじとの組み合わせに用いるM10・M12登録のナットです。
