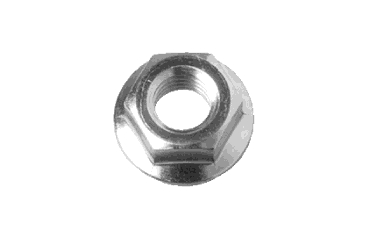

フランジナット（ツバ小（セレート付）は、ツバ小タイプとして登録されているセレート付フランジナットです。商品固有情報としてM5が登録され、材質は鉄です。

一般的なセレート付フランジナットは、二面幅より大きいフランジ座面を持ち、その接地面側にギザ状のセレートを備えています。公式商品情報では、このギザが接地面に作用するスパイク効果によってナットの戻り止めを強くする構造と説明されています。また、ナットと座面が一体になっていることもフランジナットの特徴です。

本製品は商品名で「ツバ小」と明記されています。通常タイプやツバ大など、異なるフランジ形状の製品と置き換える場合は、名称だけで互換性を判断せず、実際のフランジ外径を含む製品寸法を確認することが重要です。

このナットを使う理由は、ツバ小のフランジ形状が指定され、さらにセレートを接地面に作用させる締結が必要な場合に対応するためです。初心者向けには「小さいツバを持ち、座面の裏側にギザが付いたフランジナット」と考えると形状を理解しやすくなります。

選定時は呼び径、相手側おねじの仕様、フランジ外径などの製品寸法、取付スペース、接地面、材質、表面処理、締付け条件を確認してください。

フランジナットは、六角部にフランジ状の座面を備えたナットです。一般的なセレート付フランジナットでは、接地面側にギザ状のセレートが設けられています。公式商品情報では、このセレートが接地面に作用するスパイク効果によって戻り止めを強くすると説明されています。

本製品は「ツバ小」として登録されていますが、「ツバ小」という名称だけから具体的なフランジ外径や特定の規格番号を推測することはできません。そのため、通常タイプやツバ大タイプとの置き換えでは、実際の製品寸法を確認してください。

今回確認した商品固有情報には、本製品全体に対応する具体的なJIS番号またはISO番号の記載はありません。そのため、特定のJIS規格またはISO規格に直接適合すると断定することはできません。

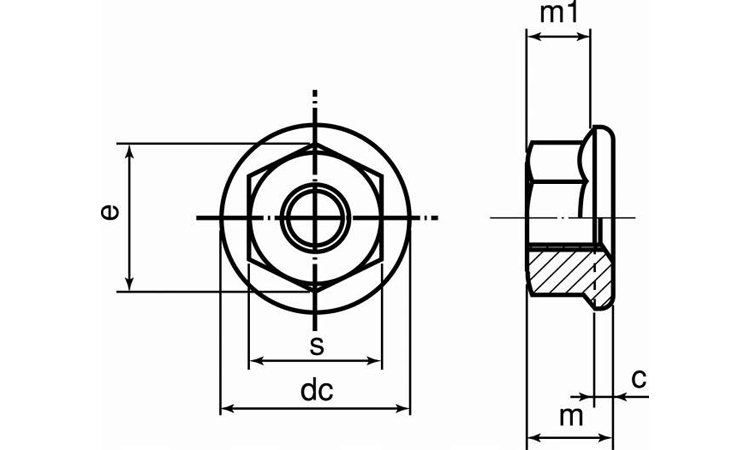

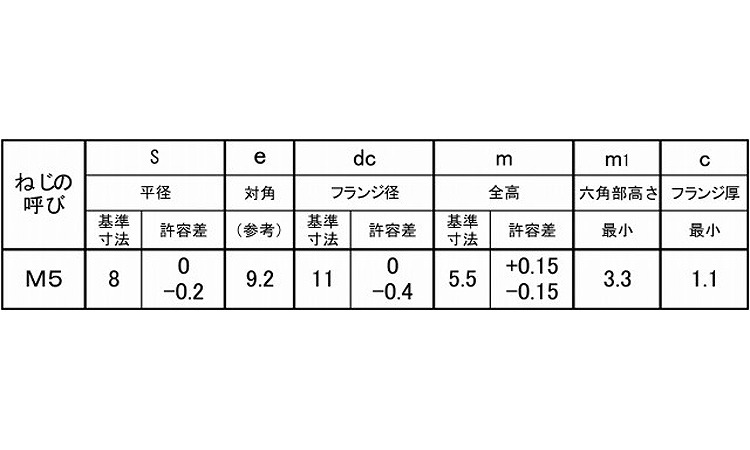

寸法表では、M5について平径s=8mm、対角e=9.2mm、フランジ径dc=11mm、全高m=5.5mm、六角部高さm1最小=3.3mm、フランジ厚c最小=1.1mmが確認できます。規格指定がある用途や既存部品から置き換える場合は、M5という呼び径だけで判断せず、ねじ仕様とこれらの製品寸法、材質、表面処理、相手側おねじの仕様、締付け条件を確認してください。

フランジナット（ツバ小（セレート付）は、ツバ小タイプのフランジ座面にセレートを備え、接地面への作用でナットの戻りを抑える製品です。
