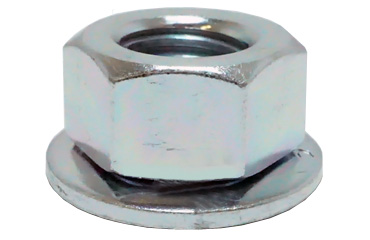

皿バネナットは、ナットに皿バネ座金をカシメて一体化した緩み止めナットです。商品情報では、皿バネ座金の弾性によって緩み止め効果を発生させる構造と説明されています。また、ナット部と皿バネワッシャーが回転する構造となっており、締結物のメッキや塗装が剥離する要因を低減することも案内されています。

今回確認した登録内容では、M3-M20まで実質9サイズが登録され、材質は鉄とステンレスです。表面処理は、生地、三価ホワイト（銀）、ユニクロ（銀）、クロメート（黄土）、三価ブラック（黒）、クローム（銀）、ニッケル（銀）などが登録されています。サイズや材質によって選択できる仕様が異なります。

一般に皿バネナットは、皿バネ座金のばね作用を利用して締結状態を補助する方式です。ナットと座金が一体化しているため、ナットと座金を別々に扱う構成とは部品構成や組付け方法が異なります。

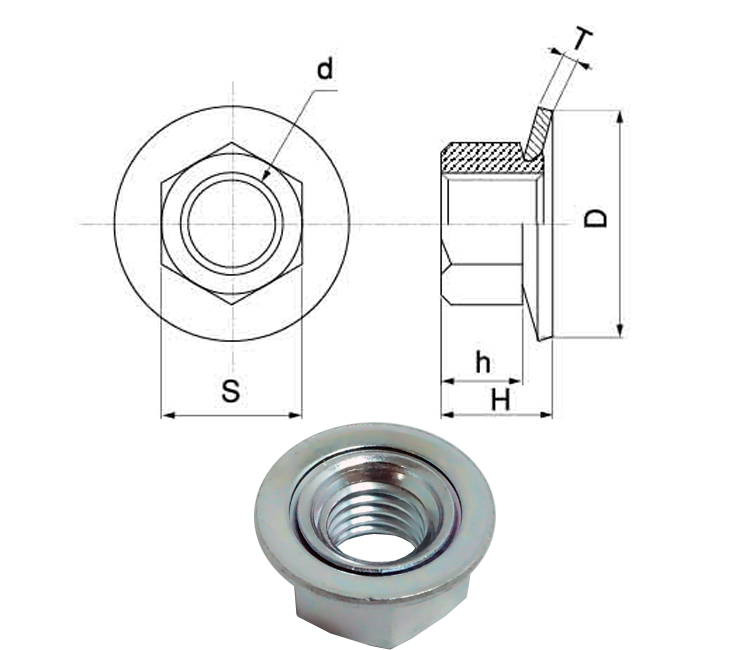

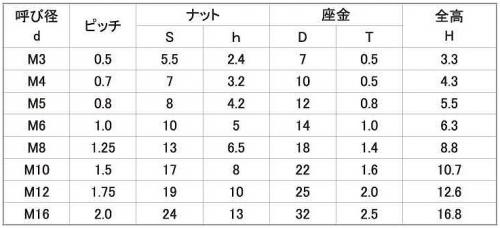

寸法表では、呼び径d、ピッチ、ナット部のS・h、座金部のD・T、全高Hが示されています。M3はピッチ0.5mm、M4は0.7mm、M5は0.8mm、M6は1.0mm、M8は1.25mm、M10は1.5mm、M12は1.75mm、M16は2.0mmです。登録サイズにはM20もありますが、今回の寸法表にはM20の寸法値は記載されていません。

ナットはボルトなどのおねじと組み合わせるめねじ部品であるため、小ねじやボルトのような「頭部形状」や「全ねじ・半ねじ」という区分は基本的に適用しません。選定時は、相手側のおねじに合う呼び径とピッチを確認し、材質、表面処理、座面状態、取付スペース、締付け条件を確認してください。皿バネの作用は取付け面や締付け条件の影響を受けるため、実際の使用条件との適合確認が重要です。

ナットや皿バネ座金には、形状や用途に応じたJIS規格・ISO規格が存在し、ねじ径、ピッチ、寸法などが規定されている製品があります。

今回確認した皿バネナットの商品固有情報には、対応する具体的なJIS番号またはISO番号の記載がありません。そのため、本製品が特定のJIS規格またはISO規格に直接適合するとは断定しません。

本製品はナットと皿バネ座金を一体化した構造であるため、単体の一般ナットや単体の皿バネ座金と同じ規格であるとは限りません。規格指定がある用途では、呼び径、ピッチ、寸法、材質などを製品仕様で確認してください。

皿バネナットは、ナットと皿バネ座金を一体化し、皿バネ座金のばね反力を利用して締結部の緩みを抑える緩み止めナットです。
