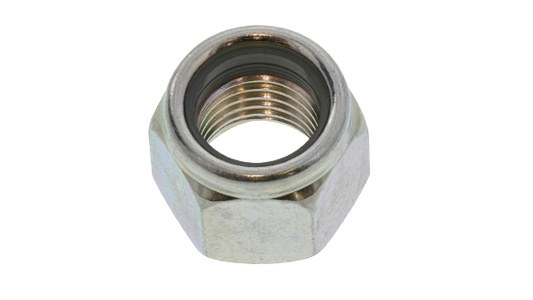

ナイロンナット（１種（小形（細目は、六角ナットの出口側にナイロンリングを組み込んだ、1種小形・メートル細目ねじ仕様の緩み止めナットです。ナイロンリングによる緩み止め機構、小形の六角外形、細目ねじの3つを組み合わせた製品です。

「1種」はナイロンナットの高型の形状区分を表します。「小形」は通常の六角ナットより六角二面幅などの外形寸法を小さくした寸法体系です。「細目」は同じ呼び径の並目ねじより、ねじ山の間隔であるピッチが小さいねじを指します。

一般的なナイロンナットでは、ナットの出口側に66ナイロン製リングをかしめて固定しています。ボルトを締め込むと、雄ねじがリングに入り込み、リングの内側にねじ山が形成されます。この部分の摩擦抵抗によってナットの戻り回転を抑えます。

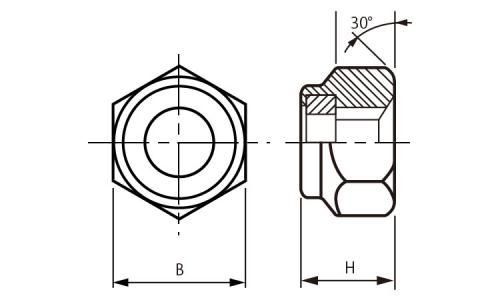

ナットにはボルトのような頭部はなく、外周の六角部分にスパナやソケットを掛けて締め付けます。小形の六角外形では、同じ呼び径の通常形ナットと工具サイズが異なる場合があります。六角二面幅とは、六角形の向かい合う平らな面の間の距離です。

細目ねじは、並目ねじと比べて1回転当たりの軸方向の移動量が小さいことが特徴です。ただし、同じ呼び径でもピッチが異なる製品があるため、ボルトとナットのねじ仕様を一致させる必要があります。

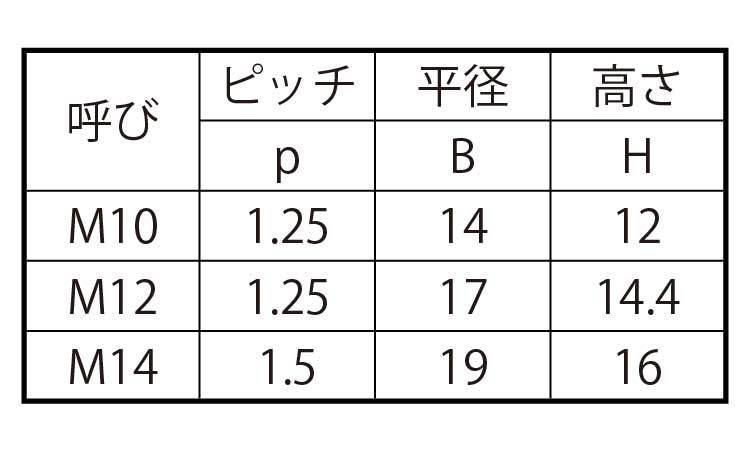

本商品の呼び径はM10、M12、M14の実質3サイズです。材質は鉄とステンレスの2種類で、表面処理は三価ホワイト、ユニクロ、クロメート、生地の4種類があります。呼び径によって選べる材質や表面処理は異なります。

一般的な66ナイロン製リングを使用するナイロンナットは、繰り返し使用時の摩擦トルク低下が比較的小さく、金属製の緩み止め機構と比べてボルトのねじ山を傷つけにくい構造です。一般的な使用温度範囲は-40℃~120℃とされています。

代表的な使用場面には、細目ボルトを使用する機械装置、搬送機器の部品固定、ブラケットの取り付け、既存設備のナット交換などがあります。特に、細目ねじと小形の六角外形が指定され、ナイロンリングによる緩み止め機構を必要とする箇所で使用します。

初心者向けに簡単に言うと、「細かいねじ山のボルトに使う、六角部分が小形の樹脂リング付き緩み止めナット」です。

ナイロンリングを利用する緩み止めナットには、JIS・ISOなどのねじ規格や製品規格が関係します。

一般用メートルねじの細目については、JIS・ISOのねじ規格に基づく呼び径、ピッチ、ねじ山形状などの寸法体系があります。細目ねじでは、同じ呼び径でも複数のピッチが設定される場合があるため、呼び径とピッチの両方を確認する必要があります。

JIS規格には、六角ナットの形状や寸法に関する規定があります。ただし、通常の六角ナットとナイロンリング付きの小形ナットでは外形や機能が異なるため、一般的な六角ナットの寸法だけで製品全体の適合を判断することはできません。

ISO規格にも、ナイロンリング付きの緩み止めナットに関する規定があります。一般的な緩み止めナットの寸法や機械的・機能的性質を確認する際の参考になります。

規格指定のある用途では、ねじピッチ、六角二面幅、ナット高さ、ナイロンリングの仕様、機械的性質などを製品図面や仕様書で確認してください。

ナイロンナット（１種（小形（細目は、六角ナットの出口側にナイロンリングを組み込んだ、1種高型・小形外形・メートル細目ねじ仕様の緩み止めナットです。雄ねじとリングの摩擦抵抗によって戻り回転を抑えます。
