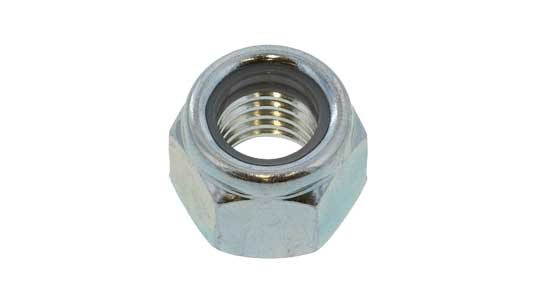

ナイロンナット（１種（小形は、六角ナットの出口側にナイロンリングを組み込み、ナットの戻り回転を抑える緩み止めナットです。「1種」は高型の形状区分、「小形」は通常の六角ナットより六角外形を小さくした寸法体系を表します。ナイロンリングによる緩み止め機構と、小形の六角外形を組み合わせた製品です。

一般的なナイロンナットは、ナットの出口側にナイロンリングをかしめて固定しています。リングには66ナイロンが使用され、ボルトを締め込むと雄ねじがリングに入り込みます。その際、リングの内側にねじ山が形成され、雄ねじとの摩擦抵抗によってナットの戻り回転を抑えます。

通常の六角ナットは、ボルトとのねじのかみ合いと締付けによって部材を固定します。一方、ナイロンナットは樹脂リングによる回転抵抗を加える構造です。振動などによる緩みが懸念される締結部で、指定された締付け条件に従って使用します。

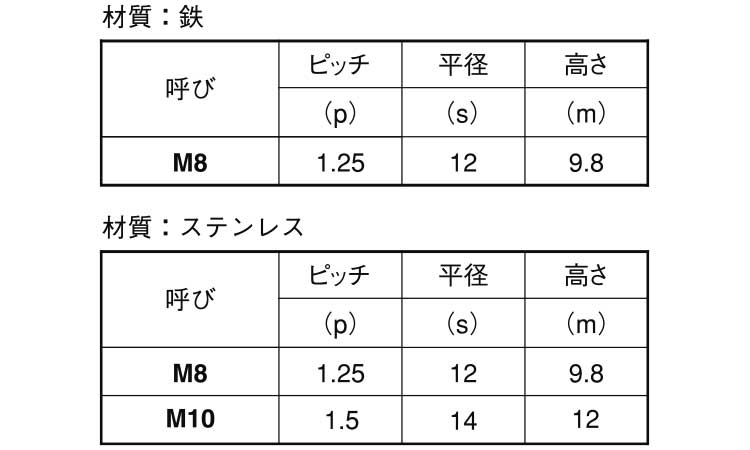

本商品の呼び径はM8とM10の実質2サイズです。表面処理は、生地、ユニクロ、クロメート、三価ホワイト、三価ステンコートの5種類です。すべての呼び径で同じ材質や表面処理が選べるわけではありません。

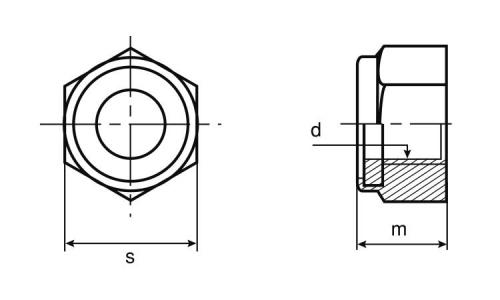

小形のナットでは、通常の六角ナットと同じ呼び径でも六角二面幅などの外形寸法が異なります。二面幅とは、六角形の向かい合う平らな面の間の距離で、スパナやソケットのサイズを決める寸法です。交換時には、呼び径だけでなく工具サイズや取り付けスペースも確認する必要があります。

一般的な66ナイロン製リングを使用するナイロンナットでは、繰り返し使用時の摩擦トルク低下が比較的小さく、金属製の緩み止め機構と比べてボルトのねじ山を傷つけにくい特徴があります。使用温度範囲は-40℃~120℃とされています。

代表的な使用場面は、機械装置の組立、搬送機器の部品固定、ブラケットの取り付け、既存設備のナット交換などです。小形のナットが指定された締結箇所では、標準的な外形のナットに置き換えず、必要な寸法を照合して選定します。

初心者向けに簡単に言うと、「ボルトをねじ込むと内側の樹脂リングが摩擦を生み、緩みを抑える、六角部分が小形のナット」です。

ナイロンリングを利用する緩み止めナットには、JIS・ISOなどのねじ規格や製品規格が関係します。

一般用メートルねじの呼び径、ねじ山形状、ピッチなどは、JIS・ISOのねじ規格に基づく寸法体系で整理されています。ボルトとナットを組み合わせる際は、呼び径とピッチの一致が必要です。

JIS規格には、六角ナットの形状や寸法に関する規定があります。ただし、通常の六角ナットと、ナイロンリングを備えた小形ナットでは外形や機能が異なるため、一般的な六角ナットの寸法だけで適合を判断することはできません。

ISO規格にも、ナイロンリング付きの緩み止めナットに関する規定があります。一般的な緩み止めナットの寸法や機械的・機能的性質を確認する際の参考になります。

規格指定のある用途では、六角二面幅、ナット高さ、ねじピッチ、ナイロンリングの仕様、機械的性質などを製品図面や仕様書で確認してください。

ナイロンナット（１種（小形は、六角ナットの出口側にナイロンリングを組み込んだ、1種高型・小形外形の緩み止めナットです。雄ねじとリングの摩擦抵抗によって戻り回転を抑え、通常の1種とは六角外形の寸法体系が異なります。
