ナイロンナット（ＵＮＣ
画像をクリックして拡大イメージを表示
サイズ：#2～1inch（実質15サイズ）
材質：鉄、ステンレス、SUS316
表面処理：生地、ﾕﾆｸﾛ(銀)、三価ﾎﾜｲﾄ(銀)、8-ｸﾛﾒ-ﾄ

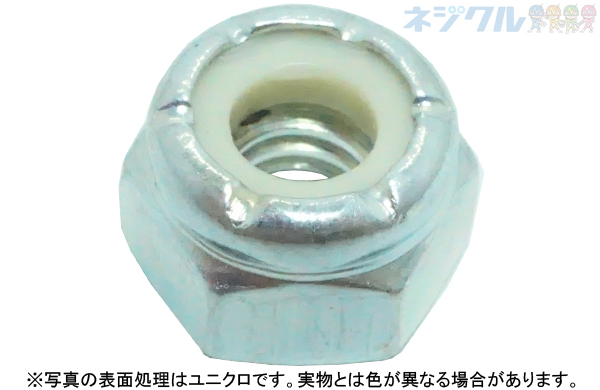

ナットの出口側に66ナイロン製リングをかしめたUNC用ゆるみ止めナットです。リングとおねじの摩擦によりゆるみ止め効果を発生させます。
ねじの種類によるサイズの考え方
ネジログ インチねじサイズ表|ネジの豆知識ネジログ
UNCボルトを使用する機械、設備、装置などで、ナットのゆるみを抑えたい締結箇所に使用します。

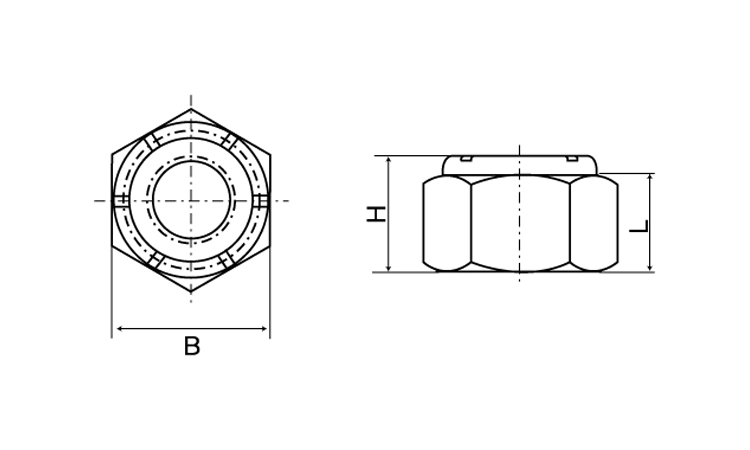

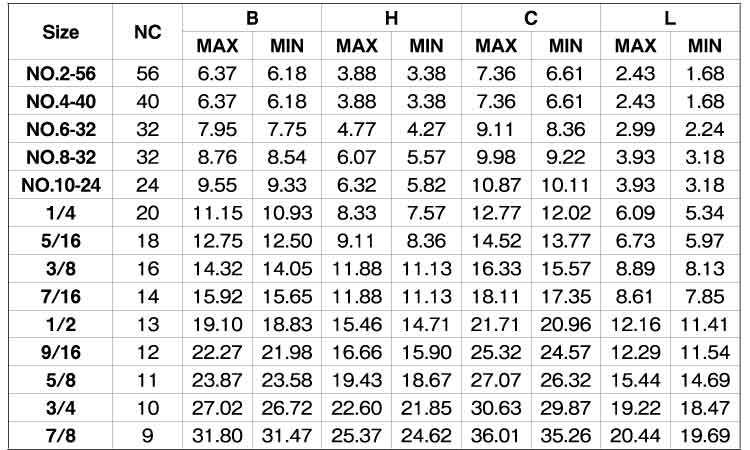

| Size | NC | B | H | C | L | ||||
|---|---|---|---|---|---|---|---|---|---|
| MAX | MIN | MAX | MIN | MAX | MIN | MAX | MIN | ||
| NO.2-56 | 56 | 6.37 | 6.18 | 3.88 | 3.38 | 7.36 | 6.61 | 2.43 | 1.68 |
| NO.4-40 | 40 | 6.37 | 6.18 | 3.88 | 3.38 | 7.36 | 6.61 | 2.43 | 1.68 |
| NO.6-32 | 32 | 7.95 | 7.75 | 4.77 | 4.27 | 9.11 | 8.36 | 2.99 | 2.24 |
| NO.8-32 | 32 | 8.76 | 8.54 | 6.07 | 5.57 | 9.98 | 9.22 | 3.93 | 3.18 |
| NO.10-24 | 24 | 9.55 | 9.33 | 6.32 | 5.82 | 10.87 | 10.11 | 3.93 | 3.18 |
| 1/4 | 20 | 11.15 | 10.93 | 8.33 | 7.57 | 12.77 | 12.02 | 6.09 | 5.34 |
| 5/16 | 18 | 12.75 | 12.50 | 9.11 | 8.36 | 14.52 | 13.77 | 6.73 | 5.97 |
| 3/8 | 16 | 14.32 | 14.05 | 11.88 | 11.13 | 16.33 | 15.57 | 8.89 | 8.13 |
| 7/16 | 14 | 15.92 | 15.65 | 11.88 | 11.13 | 18.11 | 17.35 | 8.61 | 7.85 |
| 1/2 | 13 | 19.10 | 18.83 | 15.46 | 14.71 | 21.71 | 20.96 | 12.16 | 11.41 |
| 9/16 | 12 | 22.27 | 21.98 | 16.66 | 15.90 | 25.32 | 24.57 | 12.29 | 11.54 |
| 5/8 | 11 | 23.87 | 23.58 | 19.43 | 18.67 | 27.07 | 26.32 | 15.44 | 14.69 |
| 3/4 | 10 | 27.02 | 26.72 | 22.60 | 21.85 | 30.63 | 29.87 | 19.22 | 18.47 |
| 7/8 | 9 | 31.80 | 31.47 | 25.37 | 24.62 | 36.01 | 35.26 | 20.44 | 19.69 |
ナイロンナット（ＵＮＣは、UNCめねじを持つナットの出口側にナイロン材のリングをかしめた、ゆるみ止めナットです。ナイロンリングの材質は66ナイロンです。
締付け時におねじがナイロンリングへ入り込むことで、ナイロン部分におねじに対応したねじ山が形成されます。この部分とおねじとの摩擦によって回転抵抗が生じ、ナットのゆるみ止め効果を発生させる構造です。ナイロンを利用するためボルトを傷つけにくく、繰り返し使用した場合もトルク低下が少ないという特徴があります。使用温度範囲は-40℃から120℃です。
本商品のサイズは#2、#4、#6、#8、#10、1/4、5/16、3/8、7/16、1/2、9/16、5/8、3/4、7/8、1inchの実質15サイズです。材質は鉄、ステンレス、SUS316があります。表面処理は生地、ﾕﾆｸﾛ(銀)、三価ﾎﾜｲﾄ(銀)、8-ｸﾛﾒ-ﾄがあります。サイズによって取り扱う材質・表面処理の組み合わせは異なります。
UNCはユニファイ並目ねじで、インチを基準とするねじ体系です。選定時は呼び径だけでなく、相手側のおねじがUNCであることを確認する必要があります。
初心者向けに簡単に説明すると、ナットの中にあるナイロンリングがおねじをつかむように摩擦を発生させ、ナットが回転してゆるむことを抑えるUNC用ナットです。
日本で一般的なメートルねじはM6、M10などミリを基準に呼び径やピッチを表します。本商品は#10、1/4、1/2などインチ系のUNC呼びを使用します。寸法体系が異なるため、メートルねじとは組み合わせて使用できません。
通常の六角ナットはめねじとおねじを組み合わせて締結する構造です。ナイロンナットは出口側に66ナイロン製リングがあり、おねじとナイロン部分の摩擦によってゆるみ止め効果を発生させる点が異なります。
ナットの出口側に66ナイロン製リングをかしめた形状です。通常の六角ナットとはナイロンリング部分の構造が異なるため、取付条件を確認してください。
UNC用です。組み合わせるボルトやおねじについても、同じUNC規格・同じ呼び径であることを確認してください。
鉄、ステンレス、SUS316があります。ただし、すべての呼び径にすべての材質があるわけではありません。対象サイズごとの取り扱いを確認してください。
生地、ﾕﾆｸﾛ(銀)、三価ﾎﾜｲﾄ(銀)、8-ｸﾛﾒ-ﾄがあります。材質や呼び径によって取り扱いが異なります。
ナイロン部分の使用温度範囲は-40℃から120℃です。相手側のUNC規格、呼び径、材質、表面処理、取付条件とあわせて確認してください。
UNCボルトやUNCおねじを使用する機械、設備、装置などで、ナットのゆるみを抑えたい締結箇所に向いています。ボルトを傷つけにくいゆるみ止めナットを使用したい箇所にも適しています。
メートルねじ、UNF、ウィットねじなどUNC以外のおねじには使用できません。また、ナイロン部分の使用温度範囲である-40℃から120℃を外れる環境には向きません。
UNCはUnified National Coarse Threadの略称で、ユニファイ並目ねじを表します。インチを基準として呼び径と1インチ当たりのねじ山数を表すねじ体系です。
日本で一般的なメートルねじとは寸法体系が異なり、同じユニファイねじでも細目のUNFとはピッチ・山数が異なります。そのため、呼び径だけで判断せず、相手側のおねじがUNCであることを確認してください。
規格指定のある用途では、UNCの呼び径、山数、ナット寸法などの個別仕様を確認してください。
A1. UNCめねじを持つナットの出口側に66ナイロン製リングをかしめ、摩擦によってゆるみ止め効果を発生させるナットです。
A2. 締付け時にナイロンリングへおねじが入り、その部分にねじ山が形成されます。ナイロンとおねじとの摩擦によって回転抵抗が生じます。
A3. 66ナイロンです。
A4. -40℃から120℃です。
A5. 繰り返し使用した場合でもトルク低下が少ないことが特徴です。実際の使用可否は締結条件やナイロンリングの状態を確認して判断してください。
A6. ゆるみ止め部分がナイロン製のため、ボルトを傷つけにくい構造です。
A7. #2、#4、#6、#8、#10、1/4、5/16、3/8、7/16、1/2、9/16、5/8、3/4、7/8、1inchの実質15サイズです。
A8. 鉄、ステンレス、SUS316があります。サイズによって取り扱い材質が異なります。
A9. 生地、ﾕﾆｸﾛ(銀)、三価ﾎﾜｲﾄ(銀)、8-ｸﾛﾒ-ﾄがあります。材質やサイズによって取り扱いが異なります。
A10. ナイロンナットは出口側に66ナイロン製リングがあり、おねじとの摩擦によってゆるみ止め効果を発生させる点が異なります。
A11. 使用できません。本商品はUNC用のため、相手側も同じUNC規格・同じ呼び径であることを確認してください。
ナイロンナット（ＵＮＣは、UNCめねじを持つナットの出口側に66ナイロン製リングをかしめ、おねじとの摩擦によってゆるみを抑えるナットです。
ナイロンナット（ＵＮＣ
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
ナイロンナット（ＵＮＣ
N00002568020000001 |
鉄 | ﾕﾆｸﾛ(銀) | 1/4-20UNC |
|
あり | なし | 700 | 17.47円 15.89円 | |
|
ナイロンナット（ＵＮＣ
N00002568020000003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 1/4-20UNC |
|
あり | なし | 700 | 24.71円 22.47円 | |
|
ナイロンナット（ＵＮＣ
N00002568025000001 |
鉄 | ﾕﾆｸﾛ(銀) | 5/16-18UNC |
|
あり | なし | 500 | 20.26円 18.42円 | |
|
ナイロンナット（ＵＮＣ
N00002568025000003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 5/16-18UNC |
|
あり | なし | 500 | 36.56円 33.24円 | |
|
ナイロンナット（ＵＮＣ
N00002568030000001 |
鉄 | ﾕﾆｸﾛ(銀) | 3/8-16UNC |
|
あり | なし | 300 | 29.92円 27.2円 | |
|
ナイロンナット（ＵＮＣ
N00002568035000001 |
鉄 | ﾕﾆｸﾛ(銀) | 7/16-14UNC |
|
品薄 | なし | 250 | 521円 474円 | |
|
ナイロンナット（ＵＮＣ
N00002568040000001 |
鉄 | ﾕﾆｸﾛ(銀) | 1/2-13UNC |
|
あり | なし | 150 | 63.19円 57.45円 | |
|
ナイロンナット（ＵＮＣ
N00002568040000003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 1/2-13UNC |
|
あり | なし | 150 | 90.28円 82.08円 | |
|
ナイロンナット（ＵＮＣ
N00002568040000018 |
鉄 | 8-ｸﾛﾒ-ﾄ | 1/2-13UNC |
|
あり | なし | 150 | 108円 98.64円 | |
|
ナイロンナット（ＵＮＣ
N00002568050000001 |
鉄 | ﾕﾆｸﾛ(銀) | 5/8-11UNC |
|
あり | なし | 70 | 577円 525円 | |
|
ナイロンナット（ＵＮＣ
N00002568050000018 |
鉄 | 8-ｸﾛﾒ-ﾄ | 5/8-11UNC |
|
あり | なし | 70 | 580円 528円 | |
|
ナイロンナット（ＵＮＣ
N00002568060000001 |
鉄 | ﾕﾆｸﾛ(銀) | 3/4-10UNC |
|
あり | なし | 150 | 183円 167円 | |
|
ナイロンナット（ＵＮＣ
N00202567020000000 |
ステンレス | 生地 | NO.#2-56 |
|
要確認 | なし | 3,000 | 210円 191円 | |
|
ナイロンナット（ＵＮＣ
N00202567040000000 |
ステンレス | 生地 | NO.#4-40 |
|
品薄 | なし | 3,000 | 195円 178円 | |
|
ナイロンナット（ＵＮＣ
N00202567060000000 |
ステンレス | 生地 | NO.#6-32 |
|
品薄 | なし | 2,000 | 210円 191円 | |
|
ナイロンナット（ＵＮＣ
N00202567080000000 |
ステンレス | 生地 | NO.#8-32 |
|
品薄 | なし | 1,500 | 210円 191円 | |
|
ナイロンナット（ＵＮＣ
N00202567100000000 |
ステンレス | 生地 | NO.#10-24 |
|
あり | なし | 1,500 | 201円 183円 | |
|
ナイロンナット（ＵＮＣ
N00202568020000000 |
ステンレス | 生地 | 1/4-20UNC |
|
品薄 | なし | 800 | 138円 126円 | |
|
ナイロンナット（ＵＮＣ
N00202568025000000 |
ステンレス | 生地 | 5/16-18UNC |
|
品薄 | なし | 500 | 199円 181円 | |
|
ナイロンナット（ＵＮＣ
N00202568030000000 |
ステンレス | 生地 | 3/8-16UNC |
|
品薄 | なし | 300 | 261円 238円 | |
|
ナイロンナット（ＵＮＣ
N00202568035000000 |
ステンレス | 生地 | 7/16-14UNC |
|
品薄 | なし | 250 | 396円 360円 | |
|
ナイロンナット（ＵＮＣ
N00202568040000000 |
ステンレス | 生地 | 1/2-13UNC |
|
品薄 | なし | 150 | 554円 504円 | |
|
ナイロンナット（ＵＮＣ
N00202568045000000 |
ステンレス | 生地 | 9/16-12UNC |
|
品薄 | なし | 100 | 680円 619円 | |
|
ナイロンナット（ＵＮＣ
N00202568050000000 |
ステンレス | 生地 | 5/8-11UNC |
|
あり | なし | 70 | 836円 760円 | |
|
ナイロンナット（ＵＮＣ
N00202568060000000 |
ステンレス | 生地 | 3/4-10UNC |
|
要確認 | なし | 50 | 1,537円 1,398円 | |
|
ナイロンナット（ＵＮＣ
N00202568070000000 |
ステンレス | 生地 | 7/8-9UNC |
|
品薄 | なし | 32 | 1,833円 1,667円 | |
|
ナイロンナット（ＵＮＣ
N00202568100000000 |
ステンレス | 生地 | 1inch-8UNC |
|
品薄 | なし | 22 | 3,903円 3,549円 | |
|
ナイロンナット（ＵＮＣ
N01102568020000000 |
SUS316 | 生地 | 1/4-20UNC |
|
品薄 | なし | 800 | 343円 312円 | |
|
ナイロンナット（ＵＮＣ
N01102568030000000 |
SUS316 | 生地 | 3/8-16UNC |
|
品薄 | なし | 300 | 1,168円 1,062円 |
