フランジステイブルナット（小形・細目は、フランジナット・緩み止めナットのカテゴリに登録されているナットです。今回確認した登録内容ではサイズはM10、材質はステンレス、表面処理は生地とBK(黒)です。

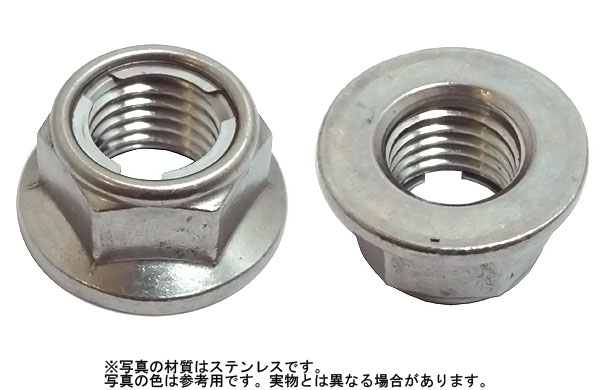

ステイブルナットは、ばね効果を持つフリクションリングをナットにカシメて一体化し、リングのばね作用によっておねじとの間に摩擦を生じさせる緩み止め構造です。締結部で緩み止め機能を必要とする場合に使用するナットの一種です。

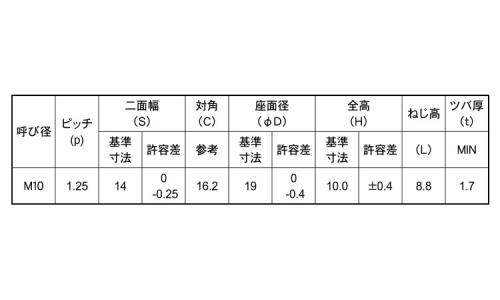

本商品は商品名で「小形・細目」と区別されています。今回の寸法表ではM10のピッチは1.25mm、二面幅Sは14mm、対角Cは16.2mm、座面径φDは19mm、全高Hは10.0mm、ねじ高Lは8.8mm、ツバ厚tは1.7mmと確認できます。相手側のおねじもM10×1.25であることを確認して選定してください。

「小形」は外形寸法に関する区別であるため、通常タイプとの差を確認する場合は、二面幅、座面径、全高などを各商品の寸法表で比較してください。商品名だけから寸法差を推測せず、実寸法で判断することが重要です。

本商品はナットなので、ボルトや小ねじのような頭部はありません。また「全ねじ」は主にボルトや小ねじの軸部について用いられる表現であり、ナット自体の特徴を示すものではありません。

緩み止めナットは製品ごとに方式や使用条件が異なります。本商品ではフリクションリングを利用した構造が商品情報に示されていますが、具体的な締付けトルク、再使用条件、使用温度などは今回確認した商品固有情報には含まれていないため、必要な場合は詳細仕様を確認してください。

一般にJIS規格やISO規格では、メートルねじについて呼び径、ピッチ、寸法、公差などを定めているものがあります。また、同じ呼び径でも並目と細目ではピッチが異なる場合があるため、ナットとおねじの組み合わせではピッチの一致が重要です。

今回確認した商品固有情報には、フランジステイブルナット（小形・細目について具体的なJIS規格番号またはISO規格番号は記載されていません。そのため、特定のJIS規格品またはISO規格品であるとは断定しません。

本商品の寸法表ではM10×1.25であることを確認できます。規格指定のある締結部で使用する場合は、呼び径とピッチだけでなく、二面幅14mm、座面径19mm、全高10.0mmなどの寸法も商品図面や仕様書と照合してください。

フランジステイブルナット（小形・細目は、M10×1.25で登録され、フリクションリングのばね作用を利用する緩み止めナットです。
