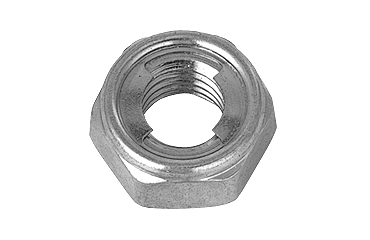

Ｕナット（ＵＮＦ）
画像をクリックして拡大イメージを表示
サイズ：#10～7/8（実質9サイズ）
材質：鉄、ステンレス、S45C
表面処理：生地、ﾕﾆｸﾛ(銀)、三価ﾎﾜｲﾄ(銀)、ｸﾛﾒｰﾄ(黄土)
ナット本体にバネ効果のあるフリクションリングを一体化したUNF用ゆるみ止めナットです。摩擦トルクにより自由回動を抑えます。
ねじの種類によるサイズの考え方
ネジログ インチねじサイズ表|ネジの豆知識ネジログ
UNFボルトを使用する機械、設備、車両、産業機器などで、ナットのゆるみを抑えたい締結箇所に使用します。

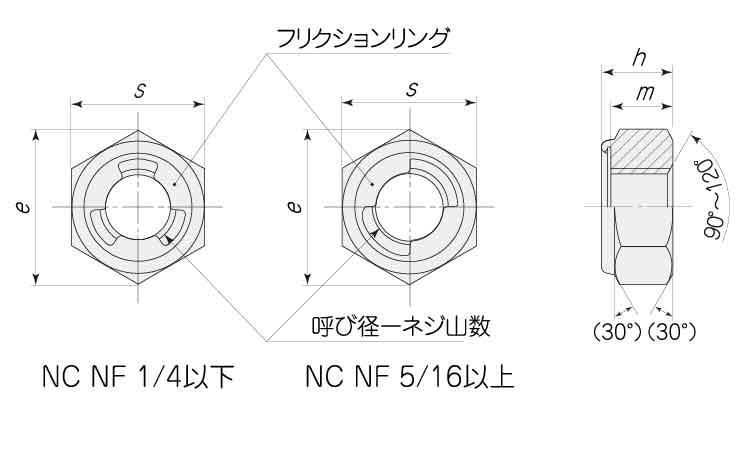

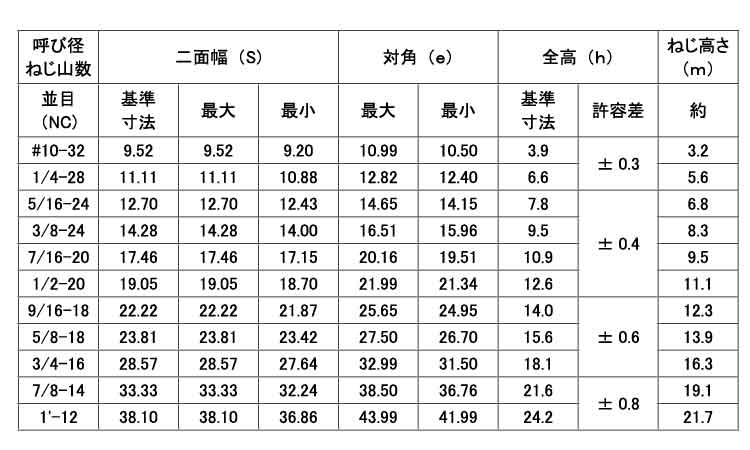

| 呼び径 ねじ山数 |
二面幅（S） | 対角（e） | 全高（h） | ねじ高さ （m） |
||||
|---|---|---|---|---|---|---|---|---|
| 基準 寸法 |
最大 | 最小 | 最大 | 最小 | 基準 寸法 |
許容差 | 約 | |
| #10-32 | 9.52 | 9.52 | 9.20 | 10.99 | 10.50 | 3.9 | ±0.3 | 3.2 |
| 1/4-28 | 11.11 | 11.11 | 10.88 | 12.82 | 12.40 | 6.6 | 5.6 | |
| 5/16-24 | 12.70 | 12.70 | 12.43 | 14.65 | 14.15 | 7.8 | ±0.4 | 6.8 |
| 3/8-24 | 14.28 | 14.28 | 14.00 | 16.51 | 15.96 | 9.5 | 8.3 | |
| 7/16-20 | 17.46 | 17.46 | 17.15 | 20.16 | 19.51 | 10.9 | 9.5 | |
| 1/2-20 | 19.05 | 19.05 | 18.70 | 21.99 | 21.34 | 12.6 | 11.1 | |
| 9/16-18 | 22.22 | 22.22 | 21.87 | 25.65 | 24.95 | 14.0 | ±0.6 | 12.3 |
| 5/8-18 | 23.81 | 23.81 | 23.42 | 27.50 | 26.70 | 15.6 | 13.9 | |
| 3/4-16 | 28.57 | 28.57 | 27.64 | 32.99 | 31.50 | 18.1 | 16.3 | |
| 7/8-14 | 33.33 | 33.33 | 32.24 | 38.50 | 36.76 | 21.6 | ±0.8 | 19.1 |
| 1"-12 | 38.10 | 38.10 | 36.86 | 43.99 | 41.99 | 24.2 | 21.7 | |
Ｕナット（ＵＮＦ）は、UNFめねじを持つ六角ナット本体にバネ効果のあるフリクションリングを一体化した、プリベリングトルク型のゆるみ止めナットです。
一般的なUナットの構造では、締め付けるとフリクションリングがボルトのねじ山に接触してたわみ、ねじ面を押さえ込みます。その作用によって摩擦トルクが発生し、ナットの自由回動を抑えます。中間位置で定着する事が出来ます。オールメタルなので耐熱性に優れています。
本商品のラインナップは#10、1/4、5/16、3/8、7/16、1/2、5/8、3/4、7/8の実質9サイズです。材質は鉄、ステンレス、S45Cがあります。表面処理は生地、ﾕﾆｸﾛ(銀)、三価ﾎﾜｲﾄ(銀)、ｸﾛﾒｰﾄ(黄土)です。呼び径や材質によって取り扱いの組み合わせは異なります。なお、フリクションリングの材質はSUS301です。
UNFはユニファイ細目ねじで、インチを基準としたねじ体系です。一般的なねじ山角度は60度です。同じユニファイねじでもUNCは並目、UNFは細目で、同じ呼び径ではUNFのほうが細かいピッチとなり、1インチ当たりの山数が多くなります。そのため、UNCとUNFは呼び径が同じでも組み合わせて使用できません。
通常の六角ナットは、めねじによる締結を基本とします。Uナットはフリクションリングを一体化し、そのリングによる摩擦トルクを利用してゆるみ止め機能を持たせている点が異なります。
初心者が選定する場合は、まず「UNFであること」と「呼び径」を確認し、その後に材質、表面処理、取付スペース、締結条件を確認してください。
日本で一般的なメートルねじ用ナットはM6、M10などミリ単位で呼び径やピッチを表します。本商品は#10、1/2などインチ系のUNF呼びを使用します。メートルねじとは寸法体系が異なるため、組み合わせて使用できません。
UNCはユニファイ並目、UNFはユニファイ細目ねじです。同じ呼び径ではUNFのほうが細かいピッチで、1インチ当たりのねじ山数が多くなります。呼び径だけで判断せず、相手側のおねじがUNFであることを確認してください。
通常の六角ナットにはUナットのようなフリクションリングがありません。Uナットはナット上部のフリクションリングがボルトねじ山へ作用し、摩擦トルクを発生させて自由回動を抑える構造です。
六角ナット本体にフリクションリングを一体化した形状です。通常の六角ナットとは上部形状が異なるため、周囲の取付スペースも確認してください。
UNFめねじです。組み合わせるボルトやおねじも同じUNF規格・同じ呼び径であることを確認してください。UNC、ウィットねじ、メートルねじとは組み合わせられません。
鉄、ステンレス、S45Cがあります。呼び径によって取り扱い材質が異なります。なお、フリクションリングの材質はSUS301です。
生地、ﾕﾆｸﾛ(銀)、三価ﾎﾜｲﾄ(銀)、ｸﾛﾒｰﾄ(黄土)があります。材質や呼び径によって取り扱いが異なります。
相手側のUNF規格、呼び径、取付スペース、材質、表面処理、締結条件を確認してください。強度、耐食性、再使用条件などに指定がある場合は、対象商品の個別仕様やメーカー情報を確認してください。
UNFボルトやUNFおねじを使用する機械、設備、車両、産業機器などで、ゆるみ止め機能を持つナットが指定されている締結箇所に向いています。中間位置でナットを定着させたい用途でも、使用条件を確認したうえで選定します。
メートルねじ、UNC、ウィットねじなどUNF以外のおねじには適しません。また、通常の六角ナットが指定されている箇所へ、寸法や締結条件を確認せずそのまま置き換える用途には向きません。
UNFはUnified National Fine Threadの略称で、ユニファイ細目ねじを表します。一般的なねじ山角度は60度で、インチを基準として呼び径と1インチ当たりの山数を表すねじ体系です。
同じユニファイねじでもUNCは並目、UNFは細目で、同じ呼び径でもピッチや山数が異なります。また、ウィットねじやメートルねじとも寸法体系が異なります。
Uナットは一般にプリベリングトルク型のゆるみ止めナットとして扱われます。規格指定がある用途では、UNFであること、呼び径、山数、ナット寸法、材質などを確認してください。
A1. UNFめねじを持つナット本体にフリクションリングを一体化し、摩擦トルクによって自由回動を抑えるゆるみ止めナットです。
A2. Uナットはナット上部にフリクションリングがあり、ボルトねじ山へ作用してプリベリングトルクを発生させる構造です。
A3. インチ系のユニファイ細目ねじです。一般的なねじ山角度は60度です。
A4. 組み合わせられません。同じ呼び径でもUNCとUNFではピッチや1インチ当たりの山数が異なります。
A5. #10、1/4、5/16、3/8、7/16、1/2、5/8、3/4、7/8の実質9サイズです。
A6. 鉄、ステンレス、S45Cがあります。なお、フリクションリングの材質はSUS301です。
A7. 生地、ﾕﾆｸﾛ(銀)、三価ﾎﾜｲﾄ(銀)、ｸﾛﾒｰﾄ(黄土)があります。
A8. フリクションリングがボルトねじ山に接触してたわみ、ねじ面を押さえることで摩擦トルクを発生させ、ナットの自由回動を抑えます。
A9. ゆるみ止めの基本構造は同じですが、ねじ部が異なります。本商品はUNF細目ねじ用で、UNC並目ねじ用とは組み合わせるボルトのピッチ・山数が異なります。
A10. UNF規格、呼び径、材質、表面処理、取付スペース、締結条件の順に確認してください。
Ｕナット（ＵＮＦ）は、UNF細目めねじを持つ六角ナットにフリクションリングを一体化し、ねじ山へ摩擦トルクを発生させて自由回動を抑えるゆるみ止めナットです。
Ｕナット（ＵＮＦ）
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
Ｕナット（ＵＮＦ）
N00002078020000003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 1/4-28 |
|
品薄 | なし | 2,000 | 107円 97.92円 | |
|
Ｕナット（ＵＮＦ）
N00802078050000000 |
S45C | 生地 | 5/8-18 |
|
品薄 | なし | 150 | 4,332円 3,939円 | |
|
Ｕナット（ＵＮＦ）
N00802078060000003 |
S45C | 三価ﾎﾜｲﾄ(銀) | 3/4-16 |
|
品薄 | なし | 100 | 10,924円 9,931円 | |
|
Ｕナット（ＵＮＦ）
N00002077100000001 |
鉄 | ﾕﾆｸﾛ(銀) | NO.10-32 |
|
品薄 | なし | 4,000 | 114円 104円 | |
|
Ｕナット（ＵＮＦ）
N00002077100000003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | NO.10-32 |
|
品薄 | なし | 4,000 | 137円 125円 | |
|
Ｕナット（ＵＮＦ）
N00002078020000000 |
鉄 | 生地 | 1/4-28 |
|
品薄 | なし | 2,000 | 79.99円 72.72円 | |
|
Ｕナット（ＵＮＦ）
N00002078020000001 |
鉄 | ﾕﾆｸﾛ(銀) | 1/4-28 |
|
品薄 | なし | 2,000 | 79.99円 72.72円 | |
|
Ｕナット（ＵＮＦ）
N00002078020000002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 1/4-28 |
|
品薄 | なし | 2,000 | 79.99円 72.72円 | |
|
Ｕナット（ＵＮＦ）
N00002078025000001 |
鉄 | ﾕﾆｸﾛ(銀) | 5/16-24 |
|
品薄 | なし | 1,200 | 3,863円 3,512円 | |
|
Ｕナット（ＵＮＦ）
N00002078025000002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 5/16-24 |
|
品薄 | なし | 1,200 | 3,863円 3,512円 | |
|
Ｕナット（ＵＮＦ）
N00002078030000001 |
鉄 | ﾕﾆｸﾛ(銀) | 3/8-24 |
|
品薄 | なし | 600 | 1,478円 1,344円 | |
|
Ｕナット（ＵＮＦ）
N00002078040000000 |
鉄 | 生地 | 1/2-20 |
|
あり | なし | 350 | 339円 309円 | |
|
Ｕナット（ＵＮＦ）
N00002078040000001 |
鉄 | ﾕﾆｸﾛ(銀) | 1/2-20 |
|
あり | なし | 350 | 348円 317円 | |
|
Ｕナット（ＵＮＦ）
N00002078050000000 |
鉄 | 生地 | 5/8-18 |
|
あり | なし | 150 | 999円 909円 | |
|
Ｕナット（ＵＮＦ）
N00002078050000001 |
鉄 | ﾕﾆｸﾛ(銀) | 5/8-18 |
|
品薄 | なし | 150 | 1,100円 1,000円 | |
|
Ｕナット（ＵＮＦ）
N00002078060000000 |
鉄 | 生地 | 3/4-16 |
|
あり | なし | 100 | 1,578円 1,435円 | |
|
Ｕナット（ＵＮＦ）
N00002078060000001 |
鉄 | ﾕﾆｸﾛ(銀) | 3/4-16 |
|
品薄 | なし | 100 | 1,871円 1,701円 | |
|
Ｕナット（ＵＮＦ）
N00002078070000000 |
鉄 | 生地 | 7/8-14 |
|
品薄 | なし | 72 | 3,202円 2,911円 | |
|
Ｕナット（ＵＮＦ）
N00202077100000000 |
ステンレス | 生地 | NO.10-32 |
|
品薄 | なし | 4,000 | 216円 197円 | |
|
Ｕナット（ＵＮＦ）
N00202078020000000 |
ステンレス | 生地 | 1/4-28 |
|
品薄 | なし | 2,000 | 242円 220円 | |
|
Ｕナット（ＵＮＦ）
N00202078025000000 |
ステンレス | 生地 | 5/16-24 |
|
あり | なし | 1,200 | 545円 496円 | |
|
Ｕナット（ＵＮＦ）
N00202078030000000 |
ステンレス | 生地 | 3/8-24 |
|
品薄 | なし | 600 | 1,171円 1,065円 | |
|
Ｕナット（ＵＮＦ）
N00202078040000000 |
ステンレス | 生地 | 1/2-20 |
|
品薄 | なし | 350 | 817円 743円 | |
|
Ｕナット（ＵＮＦ）
N00202078050000000 |
ステンレス | 生地 | 5/8-18 |
|
品薄 | なし | 150 | 1,558円 1,417円 | |
|
Ｕナット（ＵＮＦ）
N00202078060000000 |
ステンレス | 生地 | 3/4-16 |
|
品薄 | なし | 100 | 2,226円 2,024円 | |
|
Ｕナット（ＵＮＦ）
N00802078035000000 |
S45C | 生地 | 7/16-20 |
|
品薄 | なし | 500 | 3,489円 3,172円 |
Ｕナット（ＵＮＦ）
