ターミナル袋ナットは、商品固有情報で「フランジナット・緩み止めナット」カテゴリに登録されている製品です。確認できる呼び径はM5、M6、M8の3サイズで、材質は鉄、表面処理は三価ホワイトと三価ブラックです。

袋ナットは、六角ナットの片側が袋状に覆われ、貫通していないナットです。締結後のボルト先端を袋部の内部に収められるため、ボルトの出っ張りを保護したい場所、人が触れる可能性がある場所、ねじ山の露出や引っ掛かりを抑えたい場所などで使用されます。また、ボルト先端を露出させず、外観をすっきり仕上げたい場合にも用いられます。

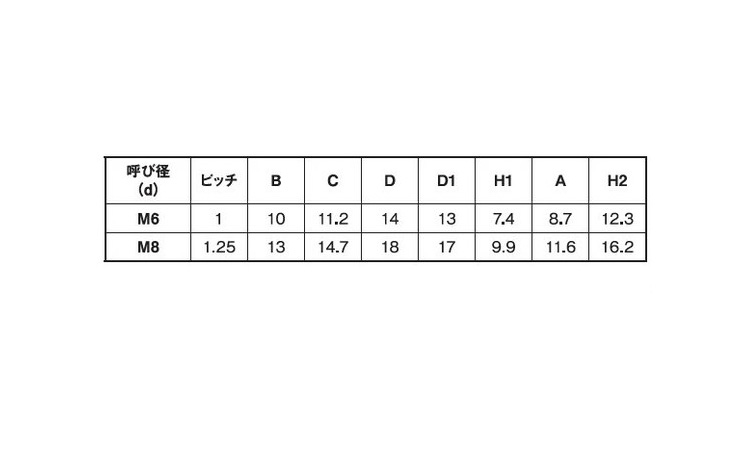

今回の寸法表ではM6とM8について、ピッチ、B、C、D、D1、H1、A、H2を確認できます。M6はピッチ1mm、B＝10mm、C＝11.2mm、D＝14mm、D1＝13mm、H1＝7.4mm、A＝8.7mm、H2＝12.3mmです。M8はピッチ1.25mm、B＝13mm、C＝14.7mm、D＝18mm、D1＝17mm、H1＝9.9mm、A＝11.6mm、H2＝16.2mmです。

今回の寸法表には各記号B、C、D、D1、H1、A、H2がどの部位を示すかを説明する寸法図や注記がありません。そのため、各記号を二面幅、外径、高さ、内部深さなどの具体的な部位名へ推測して置き換えることは避け、表記どおりの記号と数値を使用します。

袋ナットを選ぶ際は、相手ボルトの呼び径とピッチに加え、ボルト先端の出っ張り量が袋部の深さに収まるかを確認することが重要です。出っ張り量が袋部に収まらない場合は最後まで締め付けられません。ただし、今回の寸法表だけではどの記号が袋部の内部深さを示すか断定できないため、実際の設計・交換時は商品図面と照合してください。

「全ねじ」は主にボルトや小ねじのねじ部形状を説明する際に使われる表現であり、ナットそのものを全ねじ・半ねじで分類するものではありません。本商品では、使用するボルトの呼び径、ねじピッチ、突出量と、袋ナット側のめねじ・内部寸法が適合していることが重要です。

今回確認した商品固有情報には、ターミナル袋ナットという製品全体に適用される具体的なJIS規格番号またはISO規格番号は含まれていません。

一般に袋ナットにはJISやISOなどで規定される製品・寸法体系がありますが、「袋ナット」という名称だけで、すべての袋ナットが同一の規格に適合するわけではありません。

今回の寸法表ではM6・M8について具体寸法を確認できますが、各記号の部位定義を示す寸法図がないため、規格品との互換性は記号の数値だけで判断せず、商品図面や仕様書と照合してください。

ターミナル袋ナットは、M5・M6・M8で登録された鉄製の袋ナットです。片側が袋状に閉じており、ボルト先端を袋部の内部に収められる構造です。
