袋ナット（ＵＮＦ
画像をクリックして拡大イメージを表示
サイズ：#10～1/2（実質5サイズ）
材質：鉄、ステンレス
表面処理：生地、三価ﾎﾜｲﾄ(銀)、GB(茶)、BK(黒)

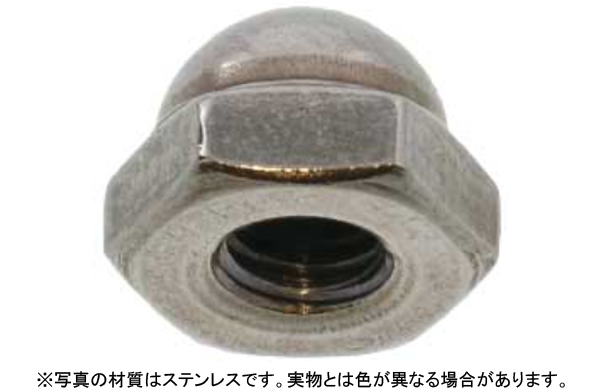

ねじ穴の片側を袋状に閉じたUNF用六角ナットです。対応するおねじの先端を内部に収め、ねじ端部を露出させずに締結できます。
ねじの種類によるサイズの考え方
ネジログ インチねじサイズ表|ネジの豆知識ネジログ
UNFボルトやおねじの先端を露出させたくない機械、設備、器具などの締結箇所に使用します。

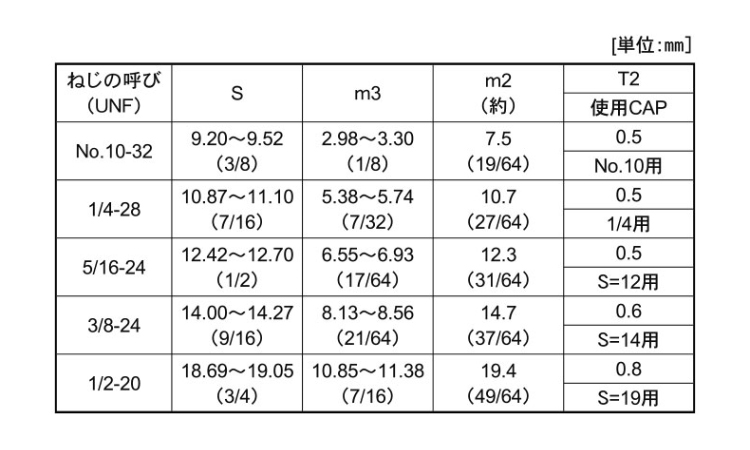

| ねじの呼び (UNF) |
S | m3 | m2 （約） |
T2 |
|---|---|---|---|---|
| 使用CAP | ||||
| No.10-32 | 9.20～9.52 (3/8) |
2.98～3.30 (1/8) |
7.5 (19/64) |
0.5 |
| No.10用 | ||||
| 1/4-28 | 10.87～11.10 (7/16) |
5.38～5.74 (7/32) |
10.7 (27/64) |
0.5 |
| 1/4用 | ||||
| 5/16-24 | 12.42～12.70 (1/2) |
6.55～6.93 (17/64) |
12.3 (31/64) |
0.5 |
| S=12用 | ||||
| 3/8-24 | 14.00～14.27 (9/16) |
8.13～8.56 (21/64) |
14.7 (37/64) |
0.6 |
| S=14用 | ||||
| 1/2-20 | 18.69～19.05 (3/4) |
10.85～11.38 (7/16) |
19.4 (49/64) |
0.8 |
| S=19用 |
袋ナット（ＵＮＦは、六角形の外周とUNFめねじを備え、ねじ穴の片側を袋状に閉じたインチ系ナットです。対応するUNFボルトやおねじへ取り付け、六角部にスパナやレンチを掛けて締め付けます。
袋ナットの特徴は、締結後のおねじ先端を袋状部分の内側へ収められることです。通常の六角ナットはねじ穴が両側へ貫通していますが、袋ナットは片側が閉じています。そのため、ボルトやねじ棒の先端を外側へ露出させたくない箇所で使用されます。一方、袋部には内部寸法があるため、おねじの突出量が長すぎると内部で先端が当たり、十分に締め付けられない場合があります。選定時は呼び径だけでなく、おねじの突出量と袋部の内部寸法も確認してください。
本商品のラインナップは#10、1/4、5/16、3/8、1/2の実質5サイズです。材質は鉄、ステンレスがあります。表面処理は生地、三価ﾎﾜｲﾄ(銀)、GB(茶)、BK(黒)です。鉄は1/2のみで、生地と三価ﾎﾜｲﾄ(銀)があります。ステンレスは#10、1/4、5/16、3/8、1/2があり、生地のほか、一部サイズにGB(茶)、BK(黒)があります。
UNFはユニファイ細目ねじで、インチを基準としたねじ体系です。一般的なねじ山角度は60度です。同じユニファイねじでもUNCは並目、UNFは細目で、同じ呼び径でもピッチや1インチ当たりの山数が異なります。そのため、UNCとUNFは組み合わせて使用できません。
また、ウィットねじやメートルねじともねじ仕様が異なります。相手側のおねじがUNFであること、さらに呼び径が一致していることを確認してください。
本商品では、相手側のおねじ長さが袋部内部で干渉しないことも重要な選定条件です。
日本で一般的なメートルねじ用袋ナットはM6、M10などミリ単位で呼び径やピッチを表します。本商品は#10、1/4などインチ系のUNF呼びです。メートルねじとは寸法体系が異なるため、組み合わせて使用できません。
UNCはユニファイ並目、UNFはユニファイ細目ねじです。同じ呼び径でもUNFのほうが細かいピッチとなり、1インチ当たりのねじ山数が多くなります。呼び径が同じでもUNCボルトとは組み合わせられません。
通常の六角ナットはねじ穴が両側へ貫通しています。袋ナットは片側が袋状に閉じており、おねじ先端を内部へ収められる点が異なります。そのため、袋部の内部寸法とおねじの突出量も確認して選定します。

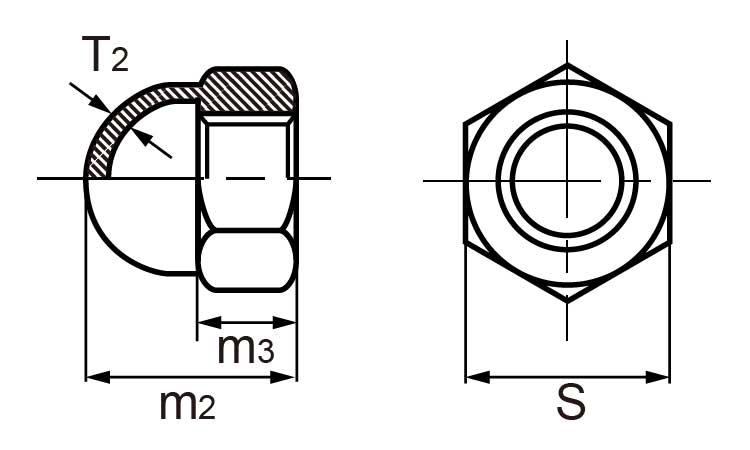

六角部と、その片側に袋状の閉じた部分を持つ形状です。六角部の取付スペースに加え、袋部の高さや内部寸法を確認してください。
UNFめねじです。組み合わせるボルトやおねじも同じUNF規格・同じ呼び径であることを確認してください。UNC、ウィットねじ、メートルねじとは組み合わせられません。
鉄、ステンレスがあります。鉄は1/2、ステンレスは#10～1/2の5サイズに取り扱いがあります。
生地、三価ﾎﾜｲﾄ(銀)、GB(茶)、BK(黒)があります。材質や呼び径によって取り扱いが異なります。
相手側のUNF規格、呼び径、おねじの突出量、袋部の取付スペース、材質、表面処理を確認してください。強度や耐食性などに指定がある場合は、対象商品の個別仕様を確認してください。
UNFボルトやUNFおねじを使用し、締結後のおねじ先端を外部へ露出させたくない機械、設備、器具などの締結箇所に向いています。既存品の交換では、呼び径に加えて袋部寸法とおねじ突出量も確認してください。
メートルねじ、UNC、ウィットねじなどUNF以外のおねじには適しません。また、おねじの突出量が袋部の内部寸法を超える箇所や、袋状部分を収める取付スペースが確保できない箇所には向きません。
UNFはUnified National Fine Threadの略称で、ユニファイ細目ねじを表します。一般的なねじ山角度は60度で、インチを基準としたねじ体系です。
同じユニファイねじでもUNCは並目、UNFは細目で、同じ呼び径でもピッチや1インチ当たりの山数が異なります。また、ウィットねじやメートルねじとも寸法体系が異なります。
規格指定のある用途では、UNFであること、呼び径、山数、六角部寸法、袋部寸法などを確認してください。
A1. 六角形の外周とUNFめねじを持ち、ねじ穴の片側を袋状に閉じたインチ系ナットです。
A2. 通常の六角ナットはねじ穴が貫通していますが、袋ナットは片側が閉じており、おねじ先端を内部へ収められます。
A3. インチ系のユニファイ細目ねじです。一般的なねじ山角度は60度です。
A4. 組み合わせられません。同じ呼び径でもUNCとUNFではピッチや1インチ当たりの山数が異なります。
A5. 必要です。おねじの突出量が袋部の内部寸法を超えると、内部で先端が当たる場合があるため確認してください。
A6. #10、1/4、5/16、3/8、1/2の実質5サイズです。
A7. 鉄、ステンレスがあります。
A8. 生地、三価ﾎﾜｲﾄ(銀)、GB(茶)、BK(黒)があります。
A9. 鉄は1/2のみで、生地と三価ﾎﾜｲﾄ(銀)があります。
A10. UNF規格、呼び径、おねじの突出量、袋部寸法、材質、表面処理の順に確認すると選定しやすくなります。
袋ナット（ＵＮＦは、ねじ穴の片側を袋状に閉じ、同じUNF規格・呼び径のおねじ先端を内部へ収めて締結するインチ系の六角ナットです。
袋ナット（ＵＮＦ
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
袋ナット（ＵＮＦ
N00000078040000000 |
鉄 | 生地 | 1/2-20 |
|
あり | なし | 200 | 117円 107円 | |
|
袋ナット（ＵＮＦ
N00000078040000003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 1/2-20 |
|
あり | なし | 200 | 136円 124円 | |
|
袋ナット（ＵＮＦ
N00200077100000000 |
ステンレス | 生地 | NO.#10-32 |
|
品薄 | なし | 2,000 | 56.78円 51.62円 | |
|
袋ナット（ＵＮＦ
N00200077100000007 |
ステンレス | GB(茶) | NO.#10-32 |
|
要確認 | なし | 2,000 | 77.45円 70.41円 | |
|
袋ナット（ＵＮＦ
N00200077100000008 |
ステンレス | BK(黒) | NO.#10-32 |
|
要確認 | なし | 2,000 | 79.2円 72円 | |
|
袋ナット（ＵＮＦ
N00200078025000000 |
ステンレス | 生地 | 5/16-24 |
|
品薄 | なし | 700 | 134円 122円 | |
|
袋ナット（ＵＮＦ
N00200078025000007 |
ステンレス | GB(茶) | 5/16-24 |
|
要確認 | なし | 700 | 184円 168円 | |
|
袋ナット（ＵＮＦ
N00200078025000008 |
ステンレス | BK(黒) | 5/16-24 |
|
要確認 | なし | 700 | 188円 171円 | |
|
袋ナット（ＵＮＦ
N00200078030000000 |
ステンレス | 生地 | 3/8-24 |
|
あり | なし | 500 | 287円 261円 | |
|
袋ナット（ＵＮＦ
N00200078030000007 |
ステンレス | GB(茶) | 3/8-24 |
|
要確認 | なし | 500 | 391円 356円 | |
|
袋ナット（ＵＮＦ
N00200078030000008 |
ステンレス | BK(黒) | 3/8-24 |
|
要確認 | なし | 500 | 402円 366円 | |
|
袋ナット（ＵＮＦ
N00200078040000000 |
ステンレス | 生地 | 1/2-20 |
|
品薄 | なし | 200 | 387円 352円 | |
|
袋ナット（ＵＮＦ
N00200078040000007 |
ステンレス | GB(茶) | 1/2-20 |
|
要確認 | なし | 200 | 479円 436円 | |
|
袋ナット（ＵＮＦ
N00200078040000008 |
ステンレス | BK(黒) | 1/2-20 |
|
要確認 | なし | 200 | 492円 448円 | |
|
袋ナット（ＵＮＦ
N00200078020000000 |
ステンレス | 生地 | 1/4-28 |
|
品薄 | なし | 1,000 | 260円 237円 |
