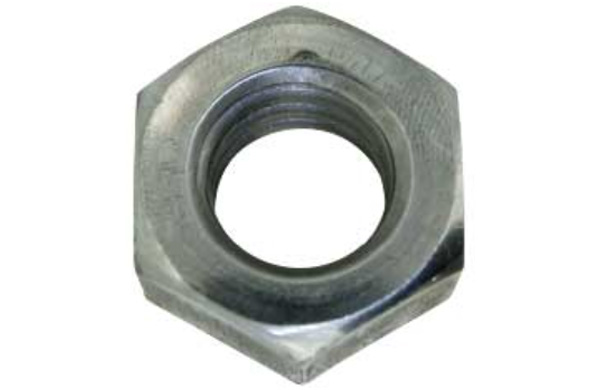

ゼスナーナット(ウィット
サイズ:W1/2~W5/8(実質2サイズ)
材質:鉄
表面処理:生地、ユニクロ(銀)
コンクリート型枠、鋼桁・鉄骨ビルの仮組み、山留めH鋼、ライナープレート、トンネルセグメントの組立に使用されます。

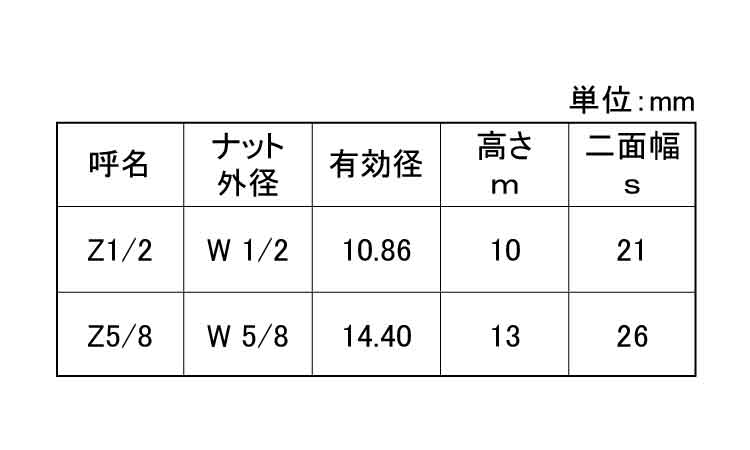

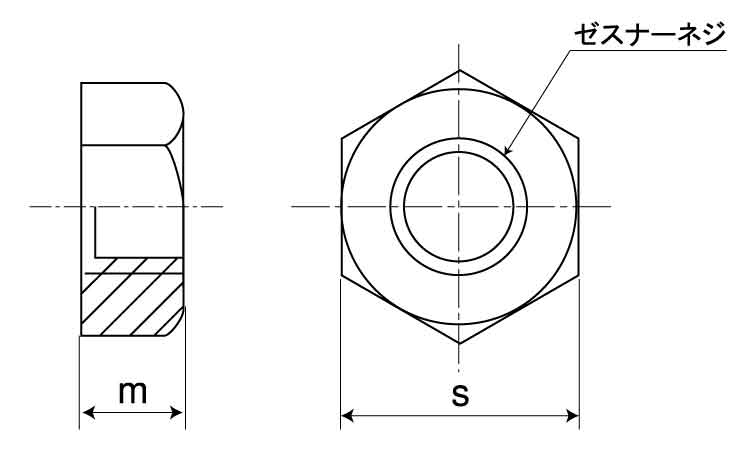

| 呼名 | ナット 外径 | 有効径 | 高さ m | 二面幅 s |
|---|---|---|---|---|
| Z1/2 | W 1/2 | 10.86 | 10 | 21 |
| Z5/8 | W 5/8 | 14.40 | 13 | 26 |
ゼスナーナット(ウィットは、大きく円形のねじ山を特徴とし、対応するウィット系のおねじと組み合わせて使用するナットです。商品データではW1/2とW5/8の実質2サイズが確認でき、材質は鉄、表面処理は生地とユニクロ(銀)です。両サイズとも2種類の表面処理が設定されています。
商品固有の特徴として、ねじ山が大きく円形であるため、ボルトの組立作業を3~5倍スピードアップできることが記載されています。また、泥や砂を噛んだ場合、モルタルが付着した場合でもナットがスムーズに回転することが示されており、組立・仮組みを行う現場での使用を想定した製品です。
代表的な使用シーンとして、コンクリート型枠の組み立て、鋼桁や鉄骨ビルの仮組み、山留めH鋼、ライナープレート、トンネルセグメントの組立が挙げられています。
本商品は商品名に「ウィット」とあるため、相手側のおねじも対応するウィット系ねじであることが重要です。呼びサイズが近いメートルねじや別のインチ系ねじと、外径だけを基準に組み合わせることは避けてください。
また、ナットにはボルトや小ねじのような頭部はありません。「全ねじ」「半ねじ」も主にボルト側のおねじ形成範囲を表す区分であり、ナット自体を全ねじ・半ねじとして分類するものではありません。
ミリタイプはメートル系の呼び径を使用するのに対し、本商品はW1/2・W5/8のウィット系です。ねじ体系が異なるため、相手側のおねじも対応する仕様を選ぶ必要があります。
商品データでは、大きく円形のねじ山が特徴として記載されています。この形状によって組立作業のスピードアップや、泥・砂、モルタルが関係する作業への対応が示されています。
六角ボルトは外側におねじを持つ締結部品です。本商品はナット側の部品であり、対応するおねじへねじ込んで使用します。
タッピングねじは相手材へ直接ねじ込みながら締結します。本商品は、対応するウィット系のおねじと組み合わせて使用するナットです。
ナットのため、ボルトや小ねじのような頭部はありません。本商品で確認できる形状上の特徴は、大きく円形のねじ山です。
W1/2とW5/8の2サイズがあります。相手側のおねじも対応するウィット系ねじであることを確認してください。
材質は鉄です。W1/2、W5/8の両サイズで確認できます。
生地とユニクロ(銀)があります。W1/2、W5/8ともに両方の仕様が確認できます。
コンクリート型枠、鋼桁・鉄骨ビルの仮組み、山留めH鋼、ライナープレート、トンネルセグメントなど、商品データに示されている用途を基準に選定します。泥・砂やモルタルが関係する作業も想定されています。
・コンクリート型枠の組み立て
・鋼桁の仮組み
・鉄骨ビルの仮組み
・山留めH鋼の組立
・ライナープレートの組立
・トンネルセグメントの組立
・泥や砂が関係する組立作業
・モルタルが付着する可能性のある組立作業
・W1/2またはW5/8の対応するウィット系おねじとの締結
・W1/2、W5/8以外のサイズが必要な箇所
・相手側のおねじが対応するウィット系ではない箇所
・メートルねじなど異なるねじ体系との組み合わせ
・鉄以外の材質が指定されている用途
・生地またはユニクロ(銀)以外の表面処理が必要な用途
・商品データにない強度、耐食性、耐熱性などの性能保証が必要な用途
・特定規格への適合確認が完了していない用途
ゼスナーナット(ウィットは、ウィット系のボルトなどと組み合わせて使うナットです。大きく円形のねじ山を特徴とし、型枠や鉄骨などの組立・仮組み作業に使用されます。
一般にウィットねじはインチ系のねじ体系として知られ、メートルねじとは呼び方やねじ仕様が異なります。
本商品ではW1/2とW5/8という呼びサイズが商品データで確認できますが、具体的なJIS規格番号、ISO規格番号、ねじ山数などは確認できません。そのため、特定のJIS・ISO規格への適合や、別規格との互換性を推測して記載することはできません。
既存部品との交換や規格指定がある場合は、W1/2・W5/8という呼びだけでなく、相手側のおねじのねじ体系、ねじ山数、外形寸法、適用規格などを個別に照合してください。
A1. 大きく円形のねじ山を特徴とし、対応するウィット系のおねじと組み合わせて使用するナットです。
A2. W1/2とW5/8の実質2サイズです。
A3. W1/2、W5/8ともに鉄です。
A4. 生地とユニクロ(銀)があります。
A5. はい。W1/2、W5/8ともに生地とユニクロ(銀)が設定されています。
A6. 商品データでは、大きく円形のねじ山を採用し、ボルトの組立作業を3~5倍スピードアップできることが記載されています。
A7. 商品データでは、泥・砂を噛んだ場合でもナットがスムーズに回転すると記載されています。
A8. 商品データでは、モルタルが付着した場合でもナットがスムーズに回転すると記載されています。
A9. コンクリート型枠、鋼桁・鉄骨ビルの仮組み、山留めH鋼、ライナープレート、トンネルセグメントの組立です。
A10. 本商品はウィット系のW1/2・W5/8です。ミリタイプとはねじ体系が異なるため、相手側のおねじも対応する仕様を選ぶ必要があります。
A11. 本商品はウィット系です。メートルねじなど異なるねじ体系との組み合わせは避け、対応するおねじを確認してください。
A12. ナットなので、ボルトや小ねじのような頭部はありません。本商品で確認できる形状上の特徴は大きく円形のねじ山です。
A13. 全ねじ・半ねじは主にボルトや小ねじ側のおねじ形成範囲を表す区分で、ナット自体を全ねじ・半ねじとして分類するものではありません。
A14. ボルトの組立作業を進めやすくし、泥・砂やモルタルが関係する現場でも使用しやすいねじ山形状を持つためです。
A15. W1/2またはW5/8のサイズ、ウィット系であること、相手側のおねじ、材質、表面処理を確認してください。
A16. 具体的なJIS・ISO規格番号は商品データで確認できません。規格指定がある場合は要求仕様と製品仕様を個別に照合してください。
ゼスナーナット(ウィットは、大きく円形のねじ山を特徴とする鉄製ナットで、W1/2・W5/8の2サイズ、生地とユニクロ(銀)を展開しています。
ゼスナーナット(ウィット
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の 1本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
ゼスナーナット(ウィット
M000Z0028040000000 |
鉄 | 生地 | W1/2 | あり | なし | 1,200 | 18.1円 16.46円 | ||
|
ゼスナーナット(ウィット
M000Z0028040000001 |
鉄 | ユニクロ(銀) | W1/2 | 品薄 | なし | 1,200 | 20.7円 18.82円 | ||
|
ゼスナーナット(ウィット
M000Z0028050000000 |
鉄 | 生地 | W5/8 | あり | なし | 1 | 35.18円 31.99円 | ||
|
ゼスナーナット(ウィット
M000Z0028050000001 |
鉄 | ユニクロ(銀) | W5/8 | あり | なし | 1 | 40.31円 36.65円 |
