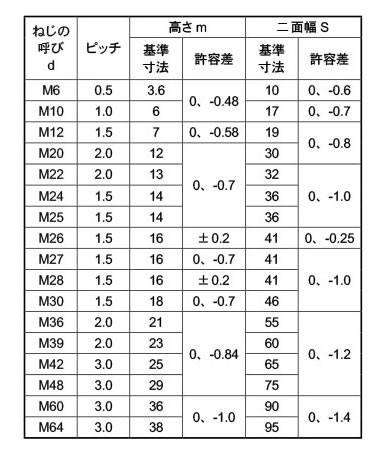

【商品固有情報】六角ナット（３種（その他細目は、型番コードM00205で管理されている、3種・その他細目仕様の六角ナットです。データにはM6（P=0.5）、M10（P=1.0）、M12（P=1.5）、M14（P=1.25）、M18（P=2.0）、M20（P=2.0）、M22（P=2.0）、M24（P=1.5）、M25（P=1.5）、M26（P=1.5）、M27（P=1.5）、M28（P=1.5）、M30（P=1.5）、M33（P=3.0）、M36（P=2.0）、M39（P=2.0）、M42（P=3.0）、M45（P=3.0）、M48（P=3.0）、M52（P=3.0）、M56（P=3.0）、M60（P=3.0）、M64（P=3.0）、M68（P=3.0）、M72（P=2.0）、M76（P=2.0）、M80（P=2.0）の実質27サイズが掲載されています。材質は鉄、ステンレス、S45C、SUS316、SUS316L、SS400の6種類です。表面処理は複数登録されており、そのうち7点を掲載しています。

【一般的な説明】六角ナットは、中央の雌ねじをボルトやねじ軸へねじ込み、部材を締結する部品です。初心者向けに簡単に説明すると、ボルトに取り付けて部材を固定する六角形の部品です。ナットにはボルトのような独立した頭部がなく、六角形の本体外周が工具を掛ける部分になります。

「3種」は六角ナットの形状区分です。「その他細目」は、並目とは異なる細かなピッチのうち、商品ごとに設定されたねじ仕様を示します。この商品を使う理由は、図面や既存部品で指定された呼び径とピッチへ正確に対応するためです。同じ呼び径でも、並目や別の細目ピッチとは組み合わせられません。

ナット自体には、ボルトで使われる全ねじ・半ねじという区分は通常ありません。全ねじボルト、半ねじボルト、寸切りのいずれと組み合わせる場合も、呼び径、ピッチ、ねじ方向、ねじ公差を一致させます。選定時には材質、表面処理、二面幅、ナット高さ、工具を操作できるスペースも確認してください。

なべ小ねじとの違い
なべ小ねじは、丸みのある頭部と雄ねじを持つ締結部品です。本商品はその他細目の雌ねじを持ち、対応するボルトやねじ軸と組み合わせて使用するナットです。

皿小ねじとの違い
皿小ねじは、皿形状の頭部を取り付け面へ沈めて使用する雄ねじ部品です。本商品には沈める頭部がなく、六角外周へ工具を掛けて締め付けます。

トラス小ねじとの違い
トラス小ねじは、径が広く低い頭部で部材を押さえる雄ねじ部品です。本商品は対応する雄ねじへねじ込み、ボルト側と組み合わせて固定する雌ねじ部品です。

六角穴付きボルトとの違い
六角穴付きボルトは、頭部の六角穴へ工具を差し込んで回す雄ねじ部品です。本商品は外周の六角面へスパナやレンチを掛けて回します。

頭部形状
ナットにはボルトのような独立した頭部はありません。本商品は3種に分類される六角形状です。具体的な面取り、座面、二面幅、高さは個別仕様を確認してください。

ねじ部
相手側雄ねじと呼び径、ピッチ、ねじ方向を一致させます。その他細目では、呼び径が同じでもピッチが異なる場合があるため、径だけで選定しないことが重要です。

材質
データ掲載材質は鉄、ステンレス、S45C、SUS316、SUS316L、SS400です。必要なサイズに希望する材質が登録されているか確認してください。

表面処理
データ掲載品から、生地、ジオメット、ユニクロ、三価ホワイト、クロメート、パーカー、MOコートの7点を掲載しています。サイズと材質によって選択できる処理は異なります。

使用環境
使用場所だけで判断せず、図面、既存部品、相手側雄ねじの呼び径、ピッチ、材質、表面処理、締結部の構造と照合してください。

六角ナットの形状、寸法、ねじ、公差などには、JIS規格やISO規格が関係する場合があります。「3種」は六角ナットの形状区分として使われる名称です。その他細目では、呼び径だけでなく、指定されたピッチとの一致が重要です。

今回のデータには、具体的なJIS番号、ISO番号、強度区分、ねじ公差、二面幅、ナット高さなどの記載がありません。そのため、特定のJIS規格またはISO規格への完全な適合は断定できません。

また、同じ「その他細目」に分類されていても、ピッチは呼び径によって異なります。規格指定のある設計や交換用途では、3種形状、呼び径、ピッチ、ねじ方向、二面幅、高さ、ねじ公差、材質、表面処理を個別の商品仕様と照合してください。

六角ナット（３種（その他細目）は、M6（P=0.5）～M80（P=2.0）の指定ピッチを持つ雄ねじと組み合わせて締結する3種形状の六角ナットです。
