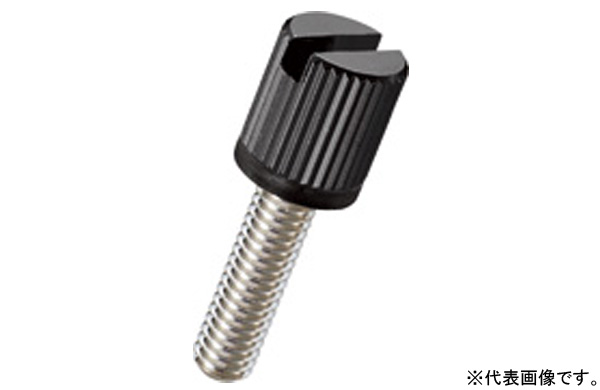

ローレットツマミＮＢ－ＵＡＢ－Ｒは、頭部外周の細かな凹凸を指で保持し、回転させて部品を固定・着脱するつまみねじです。ローレットとは、部品表面に形成された細かな凹凸形状を指します。頭部を直接つまんで回す構造のため、ドライバーを差し込んで操作する十字穴付き小ねじとは異なる締結方法を選択できます。

初心者向けに説明すると、ねじの頭を指で回して部品を固定したり、取り外したりする締結部品です。工具を使用せずに点検カバーを開閉したい箇所や、固定位置を変更する治具などで選定候補となります。ただし、手動操作で必要な締付け力を確保できるかは、取付条件に応じた確認が必要です。

本シリーズは506UAB-Rから530UAB-Rまでの9種類です。径と長さを確認できるのは、5×8、5×12、5×15、5×25、5×30の5種類です。

506UAB-Rと518UAB-Rには径と長さの記載がありません。また、510UAB-Rと520UAB-Rは径の記載値がそれぞれ51、52で、長さが未記載です。これらの数値を実際のねじ径として判断せず、製品図面などで確認する必要があります。

材質は黄銅と鉄です。黄銅製5種類にはニッケル（銀）、鉄製4種類には生地が設定されています。寸法を確認できる5種類はいずれも黄銅・ニッケル（銀）の組み合わせです。

508UAB-Rには、スリ割とNBRワッシャー（RW）組込の個別仕様があります。スリ割とは、一般的にマイナスドライバーを掛ける直線状の溝です。NBRはニトリルゴムの略称で、組み込まれるワッシャーの色は黒です。

さらに508UAB-Rには、快削黄銅（C3604BD）、カドミウム含有量75ppm未満、ニッケル下地の黒色焼き付け処理が指定されています。黒色焼き付け処理はつまみ部のみです。これらの個別仕様を他の8種類に共通するものとは扱いません。

一般的なねじには全ねじと半ねじがあります。全ねじは軸部のほぼ全長にねじ山があり、半ねじにはねじ山のない部分があります。本シリーズのねじ山の範囲は確認できないため、全ねじ仕様とは断定できません。

選定時には、ねじ径、長さ、ピッチ、頭部外径、頭部高さ、ねじ込み深さ、操作空間を確認してください。全9種類の小箱入数は50個で、ばら販売の設定はありません。

JIS規格やISO規格には、ねじの呼び径、ピッチ、ねじ山形状、寸法、公差などに関する規定があります。

ローレットツマミＮＢ－ＵＡＢ－Ｒについて、製品全体が適合する特定のJIS規格番号やISO規格番号は確認できません。

一般的なメートルねじの寸法が規格に対応することと、ローレット頭部やワッシャー組込構造を含む製品全体が規格に適合することは別です。

本シリーズは9種類で構成され、5種類について径と長さの組み合わせを確認できます。ただし、ねじピッチ、公差、頭部寸法、ねじ山の範囲までは確定できません。

506UAB-Rと518UAB-Rには径と長さの記載がありません。また、510UAB-Rと520UAB-Rは径の記載値がそれぞれ51、52で、長さが記載されていません。これらの数値を実際のねじ径として扱わず、製品図面などで確認してください。

一般的な全ねじは軸部のほぼ全長にねじ山があり、半ねじにはねじ山のない部分があります。締結対象の板厚やねじ込み深さによって必要な構造は異なりますが、本シリーズのねじ山の範囲は確認できません。

規格適合が必要な場合は、メーカーの製品図面や仕様書で、ねじ部の規格、寸法、公差、頭部形状、材質、表面処理を確認してください。
