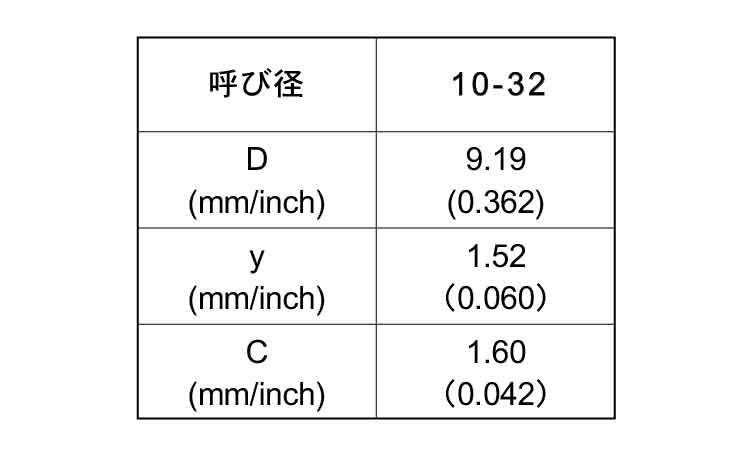

ピーク（ー）皿小ねじ（ＵＮＦは、PEEK（ポリエーテルエーテルケトン）を材質に使用し、マイナスドライバー用のすりわりを設けた皿頭とUNF（ユニファイ細目ねじ）を組み合わせたインチ小ねじです。呼び径は#10で、長さ3/8、1/2、5/8、3/4、7/8、1inchの実質6サイズを取り扱っています。表面処理は生地です。

PEEKはエンジニアリングプラスチックの中でも高い耐薬品性を持つ樹脂で、汎用化学品の中では濃硫酸がPEEKを溶解するものとして挙げられます。また、耐熱性、耐摩耗性、難燃性、耐加水分解性にも優れ、これらの材料特性が求められる部品に用いられます。実際の適否は薬品の種類・濃度、温度、荷重などの使用条件に応じて確認が必要です。

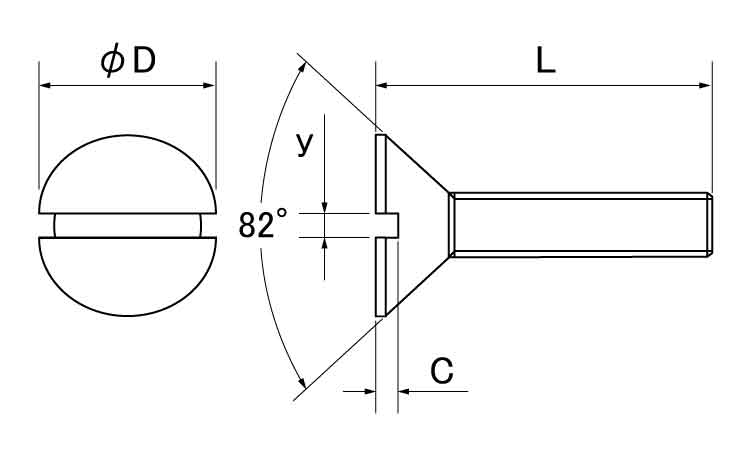

頭部は皿形状で、頭部下面が円すい状になっています。対応する皿穴へ取り付けることで、締結後の頭部を部材表面へ納めやすい構造です。頭部には一本のすりわりがあり、対応するマイナスドライバーで締付け・取り外しを行います。

ねじ部はUNFです。UNFはインチ系のユニファイ細目ねじで、同じ呼び径のUNCより一般に1インチ当たりのねじ山数が多く、ピッチが細かいねじ系列です。同じ#10でもUNCとはねじ山数とピッチが異なるため、組み合わせることはできません。

選定時はPEEKの材料特性に加え、相手側が#10のUNFめねじであること、必要な長さ、皿穴との適合、すりわりに対応する工具、使用環境を確認してください。

UNFはユニファイ細目ねじと呼ばれるインチ系のねじです。日本で一般的に使用されるJIS・ISOのメートルねじとは、呼び径やピッチの表し方、ねじ寸法の体系が異なります。また、同じユニファイねじでもUNCは並目、UNFは細目であり、両者は同じ呼び径でもねじ山数とピッチが異なります。

規格適合が必要な用途では、UNFねじ、皿頭形状、PEEK材を含めて対象商品の仕様を個別に確認してください。

ピーク（ー）皿小ねじ（ＵＮＦは、耐薬品性・耐熱性・耐摩耗性などに優れるPEEK材と、すりわり付き皿頭、UNF細目ねじを組み合わせたインチ小ねじです。
