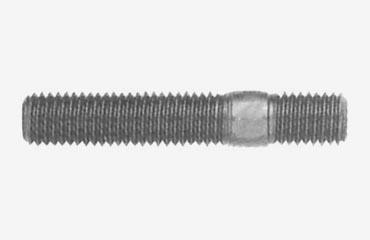

植え込みボルトは、一般に頭部を持たず、一方のねじ部を機械本体などのめねじへ植え込み、反対側のねじ部にナットを取り付けて部品を締結するためのボルトです。「スタッド」と呼ばれることもあります。

本商品の径はM6、M8、M10、M12、M16、M20の実質6径で、登録されている組み合わせは実質71サイズです。材質は鉄、ステンレス、表面処理は生地です。長さは径によって設定が異なり、全体では30mmから100mmまでの取り扱いがあります。

植え込みボルトには六角ボルトのような締付け用の頭部がありません。一般的には一端を本体側へ植え込んだ状態で使用し、反対側のナットを着脱することで部品を固定します。そのため、本体側のめねじを利用しながら、ナット側で部品の取り付け・取り外しを行う構造に適しています。

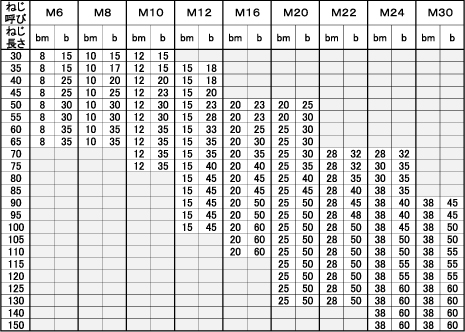

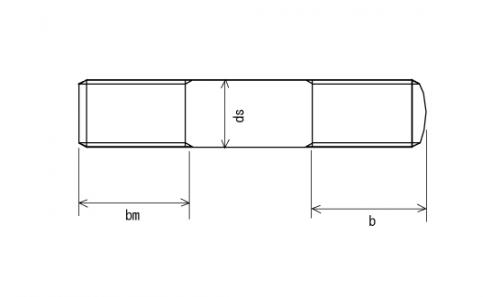

寸切のように棒全体へ連続してねじを設ける全ねじとは用途と構造の考え方が異なります。植え込みボルトでは、植込み側とナット側のねじ部を使い分けるのが一般的です。本商品の各部のねじ長さや中央部の具体的な形状については寸法図で確認してください。

本商品を選ぶ際は、呼び径と全長だけでなく、相手側のめねじ、使用するナット、ねじピッチ、植込み長さなどが使用箇所に合うか確認することが重要です。

初心者向けに簡単に言うと、「片側を機械などへねじ込み、反対側をナットで締めるために使う、頭のないボルト」です。

植込みボルトにはJIS B 1173「植込みボルト」があり、一般に用いる鋼製の植込みボルトについて規定されています。

また、ISOではボルト・ねじ・植込みボルトに関係するメートルねじの径・ピッチ系列や機械的性質について複数の規格があります。たとえば、ISO 262ではボルト、ねじ、植込みボルト、ナットに使用する一般用メートルねじの径・ピッチの選択系列が定められています。

規格指定のある用途では、呼び径、ピッチ、全長だけでなく、植込み側ねじ部、ナット側ねじ部、ねじ公差、材質などを図面や要求仕様と照合してください。

植え込みボルトは、一端を機械本体などのめねじへ植え込み、反対側をナットで締結するために使用する頭部のないボルトです。
