止めねじとは、一般的に頭部を持たず、相手側のめねじへねじ込み、先端で軸や部品などを押さえて固定・位置決めするねじです。なべ小ねじ、皿小ねじ、トラス小ねじのように頭部で部材を挟み込むのではなく、ねじ先を相手部材へ当てて固定する点が特徴です。

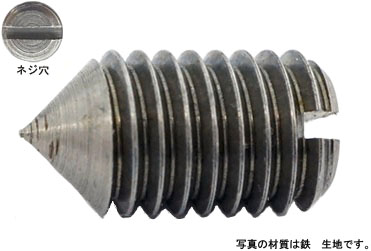

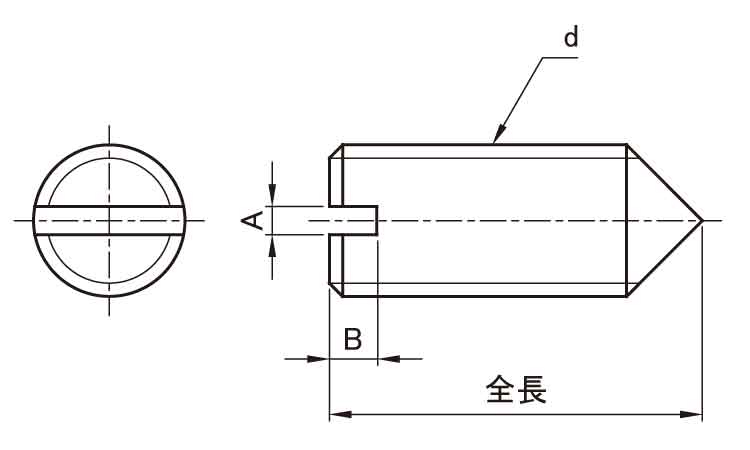

（ー）止めねじ（トガリ先）は、工具を掛ける部分にすりわりを設け、マイナスドライバーで回す止めねじです。「（ー）」はすりわり形状を示します。一般的な小ねじのような突出した頭部はありません。

先端はとがった「とがり先」です。とがり先は、先端を相手部材へ食い込ませて止める形状で、決められた位置で半永久的に使用する場合に用いられます。位置を明確に決めて固定したい箇所に適した先端形状です。

止めねじは先端形状によって用途が異なります。平先は部材を傷つけたくない場合や繰り返し使用する場所、丸先は平面でない場所、くぼみ先は一般的な固定用途に使用されます。使用目的に合わせて先端形状を選ぶことが重要です。

本商品のラインナップは径1、2、2.3、2.5、3、4、5、6、8の9径で、径と長さの組み合わせは実質34サイズです。最小は1×1.2、最大は8×15です。材質は鉄、ステンレスがあります。

選定時は呼び径と長さだけでなく、駆動部がすりわりであること、先端がとがり先であることを確認してください。特に既存品の交換では、径、長さ、ねじ仕様、先端形状、駆動部、材質、表面処理を照合することが重要です。

初心者向けに簡単に言うと、「頭のないねじをマイナスドライバーでねじ込み、とがった先端を相手部材へ食い込ませて固定する止めねじ」です。

JIS B 1117は「すりわり付き止めねじ」を規定する日本産業規格で、平先、とがり先、棒先、くぼみ先の4種類について形状・寸法や製品仕様などを定めています。JIS B 1117:2010の適用範囲は、ねじの呼びM1.2からM12の部品等級Aのすりわり付き止めねじです。

とがり先については、JIS B 1117:2010の対応国際規格としてISO 7434:1983「Slotted set screws with cone point」が示されています。JISでは、とがり先の形状・寸法を表3で規定しています。

本商品は、すりわりを持つとがり先の止めねじです。ただし、商品ラインナップには呼び1などJIS B 1117:2010の適用範囲外となるサイズも含まれるため、全ラインナップを一括してJIS B 1117適合品とは判断せず、規格指定がある用途では個々の呼び径、長さ、形状、材質などを確認してください。

（ー）止めねじ（トガリ先）は、マイナスドライバー用のすりわりと尖った先端を持ち、相手部材へ食い込ませて決められた位置で固定する止めねじです。
